Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2004 |
| S60 (-09) | B5234T3 | 2001–2004 |
| S60 (-09) | B5244S | 2001, 2002 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5244T3 | 2001–2003 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| S80 (-06) | B5254T2 | 2004–2006 |
| S80 (-06) | B6284T | 2001 |
| S80 (-06) | B6294S | 2001 |
| S80 (-06) | B6294S2 | 2002–2006 |
| S80 (-06) | B6294T | 2002–2006 |
| V70 (00-08) | B5234T3 | 2001–2004 |
| V70 (00-08) | B5244S | 2001–2007 |
| V70 (00-08) | B5244S6 | 2003–2006 |
| V70 (00-08) | B5244T3 | 2001–2003 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2003–2007 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 XC (01-) / XC70 (-07) | B5244T3 | 2001, 2002 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие системы выпуска выхлопных газов (от каталитического преобразователя тройного действия и после него)
Снимите систему выпуска выхлопных газов (от каталитического преобразователя тройного действия (TWC) и после него), как показано на иллюстрации. Поддерживайте переднюю секцию выхлопной трубы, чтобы не создавать нагрузку на выпускной коллектор.
Снятие
Снятие теплоизоляционного щитка
Снимите:
- левое заднее колесо
- заднюю пластмассовую гайку пластмассовой облицовки крыла.
Высверлите две глухих заклепки, удерживающих теплоизоляционный щиток на заднем креплении подрамника, и третью заклепку на заднем кронштейне системы выпуска выхлопных газов. Используйте сверло диаметром 5 мм.Снимите пластмассовые гайки и теплоизоляционный щиток.
Снятие насоса диагностики утечек

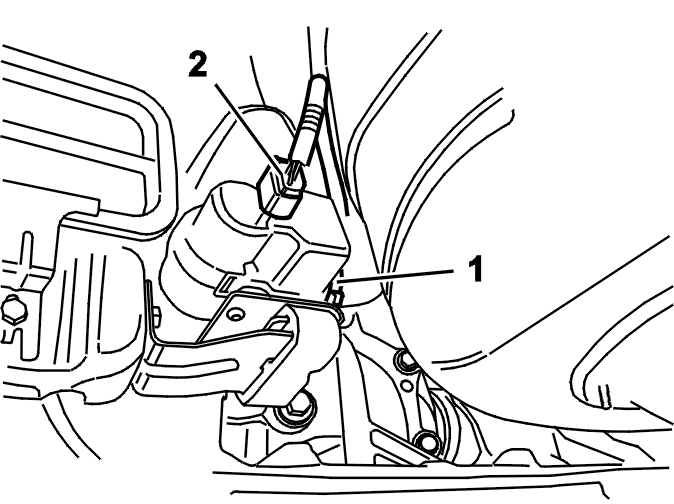

Снимите:
- зажим для шланга (1)
- разъем (2).
Стяните насос с крепления.

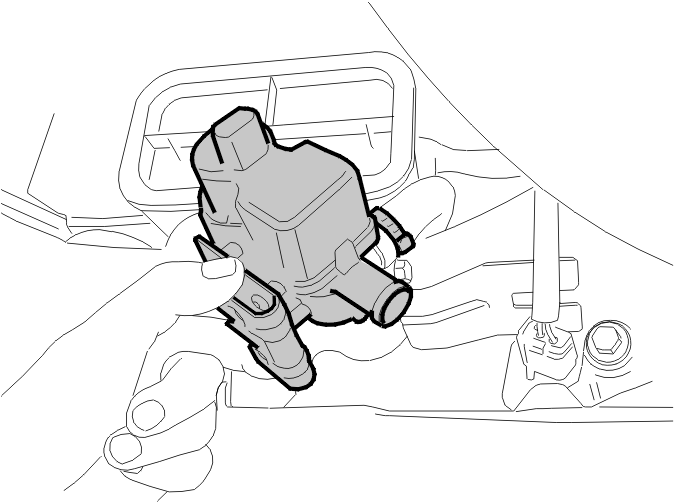

Снимите:
- зажим для шланга
- насос.
Перестановка компонентов
Снимите:
- три винта кронштейна
- кронштейн.
Установите новый насос
- кронштейн
- три винта кронштейна.
Установка
Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.
Примечание: Моменты затяжки смотрите в Момент затяжки.
Установка насоса диагностики утечек
Установите:
- насос
- зажим для шланга.
Установите:
- насос в его крепление
- зажим для шланга (1)
- разъем (2).
Установка теплоизоляционного щитка
Установите:
- теплоизоляционный щиток и пластмассовые гайки
- заклепки. Установите одну заклепку на кронштейн системы выпуска выхлопных газов и две заклепки на заднее крепление подрамника
- левое заднее колесо. См.: Установка колес.
Завершение
Установка системы выпуска выхлопных газов
Установите:
- систему выпуска выхлопных газов, используйте новую прокладку
- 2 гайки M8.
