Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2010–2013 |
| C30 | B5244S4 | 2007–2011A |
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 | D4162T | 2011–2013 |
| C30 | D4164T | 2007–2011 |
| C30 | D4204T | 2007–2010 |
| C30 | D5204T | 2011–2013 |
| C30 | D5204T5 | 2011–2013 |
| C30 | D5244T13 | 2008–2010 |
| C30 | D5244T8 | 2007–2010 |
| C30 | D5244T9 | 2007–2010 |
| C30 Electric | E400V1 | 2011, 2012 |
| C30 Electric | E400V2 | 2013 |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| C70 (06-) | D4204T | 2008–2010 |
| C70 (06-) | D5204T | 2011–2013 |
| C70 (06-) | D5204T5 | 2011–2013 |
| C70 (06-) | D5244T13 | 2008–2010 |
| C70 (06-) | D5244T8 | 2007–2010 |
| C70 (06-) | D5244T9 | 2007–2010 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| S40 (04-) | D4162T | 2011, 2012 |
| S40 (04-) | D4164T | 2005–2011 |
| S40 (04-) | D4204T | 2004–2010 |
| S40 (04-) | D4204T2 | 2004–2006 |
| S40 (04-) | D5204T | 2011, 2012 |
| S40 (04-) | D5204T5 | 2011, 2012 |
| S40 (04-) | D5244T13 | 2008–2010 |
| S40 (04-) | D5244T8 | 2006–2010 |
| S40 (04-) | D5244T9 | 2007–2010 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2010–2012 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
| V50 | D4162T | 2011, 2012 |
| V50 | D4164T | 2005–2011 |
| V50 | D4204T | 2004–2010 |
| V50 | D4204T2 | 2004–2006 |
| V50 | D5204T | 2011, 2012 |
| V50 | D5204T5 | 2011, 2012 |
| V50 | D5244T13 | 2008–2010 |
| V50 | D5244T8 | 2006–2010 |
| V50 | D5244T9 | 2007–2010 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снимите брызговик под двигателем (если применимо).
Снятие
Снятие узла трубы
Расположите поддон под насосом рулевого привода с усилителем.

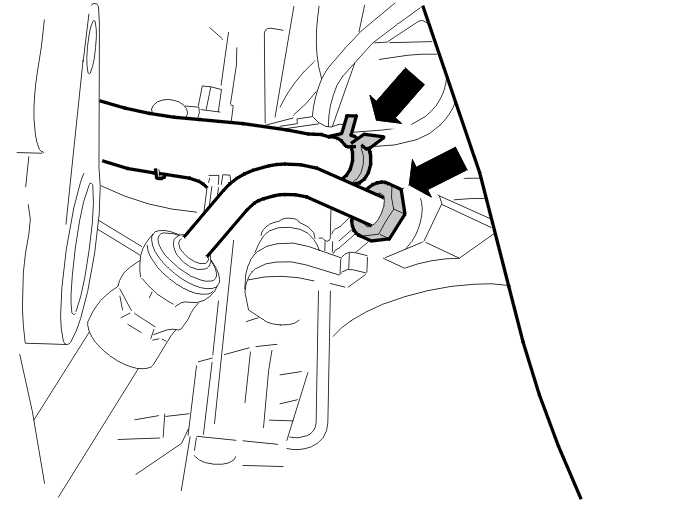

Снимите:
- нагнетательную трубу с насоса
- возвратный шланг с насоса.

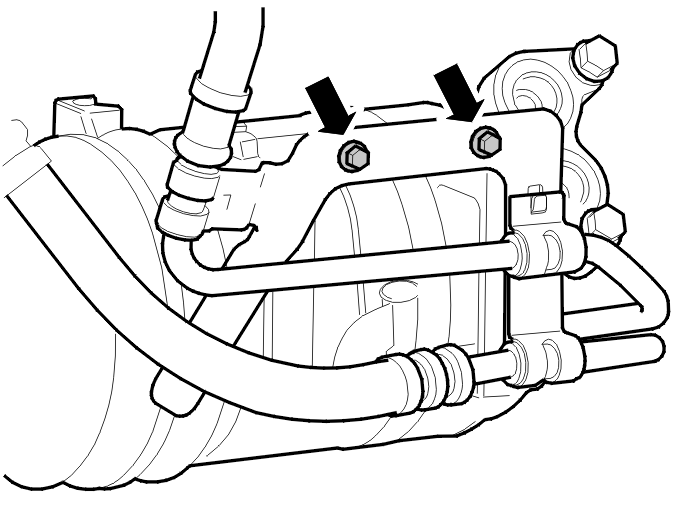

Снимите:
- 2 винта
- кронштейн.

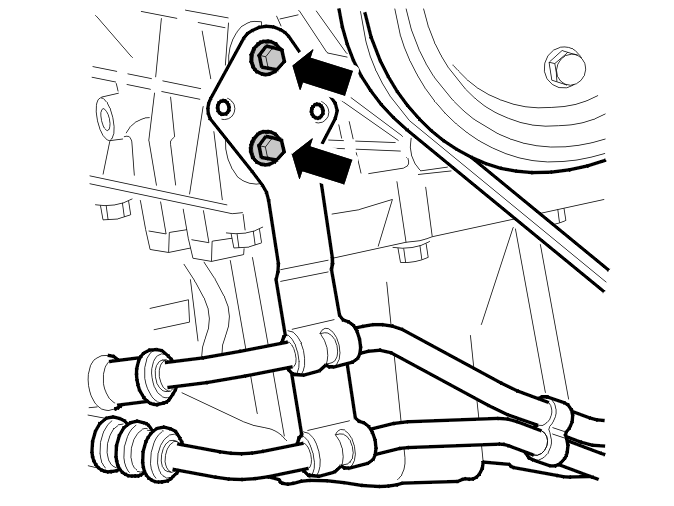

Снимите:
- 2 винта
- кронштейн.

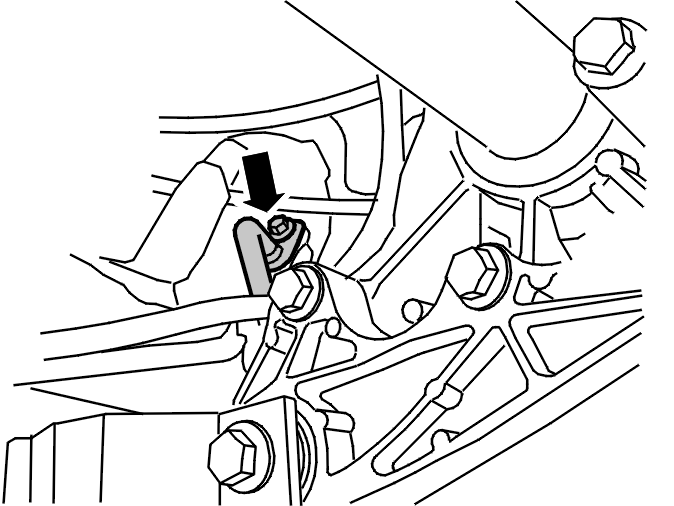

Поместите небольшой кусок бумаги под соединением в рулевом механизме, чтобы в него впиталось разлившееся масло.Выверните винт.

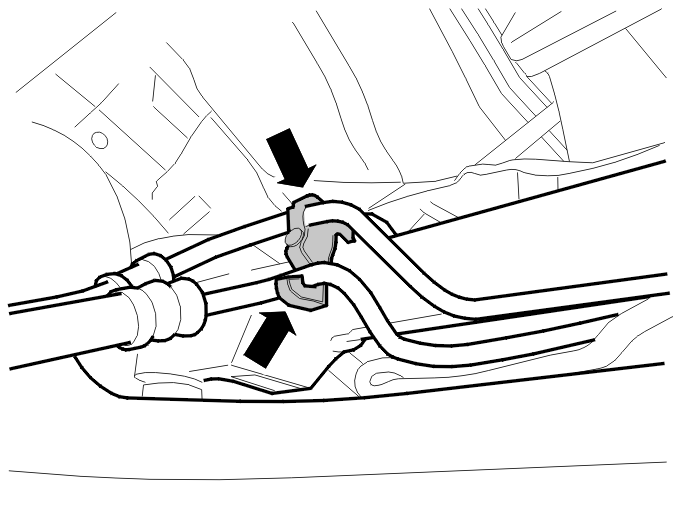

Вытяните трубы из зажима. Снимите трубы. Разъедините трубы на конце рулевого механизма.

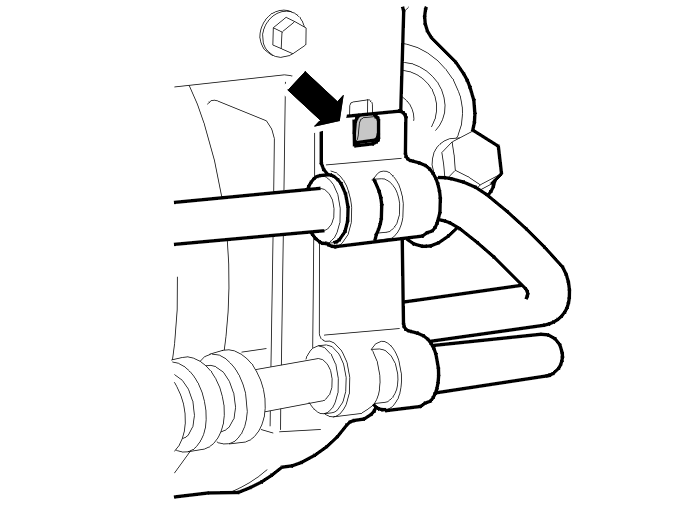

Отведите вверх металлические шпонки. Переставьте кронштейны на новую трубу.
Установка
Установка узла трубы
Установите:
- кронштейн
- 2 винта M10.
Установите:
- кронштейн
- 2 винта M6.
Затяните 1 винт M8.
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Соберите трубы на конце рулевого механизма.Установите узел трубы в рулевом механизме.
Примечание: Используйте новые уплотнительные кольца.
Установите:
- 1 винт. Затяните пальцами
- трубы в зажиме на рулевом механизме.
Завершение
Заполните систему рулевого привода с усилителем.
Примечание: Используйте жидкость для рулевого привода с усилителем фирмы Volvo 1161 529 (1 л).
Прокачайте, поворачивая рулевое управление на максимальный угол поворота управляемых колес, поочередно влево и вправо, пока не появится должного ощущения рулевого управления.Установите брызговик под двигателем (если применимо).
