Напорный трубопровод гидроусилителя рулевого привода (B4164S3, B4204S4)

Демонтаж питательного бачка и генератора (GEN)

Снимите:

• питательный бачок. См. Behållare olja styrservo
• генератор (GEN). См. Генератор Генератор.

Демонтаж брызговика под двигателем

Снимите:

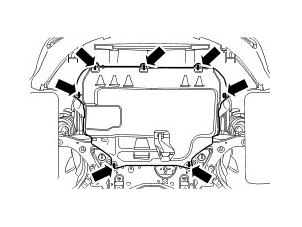

• 7 винтов
• брызговик.

Демонтаж деталей подающей трубки

Примечание: Отметьте положение подающей трубки.

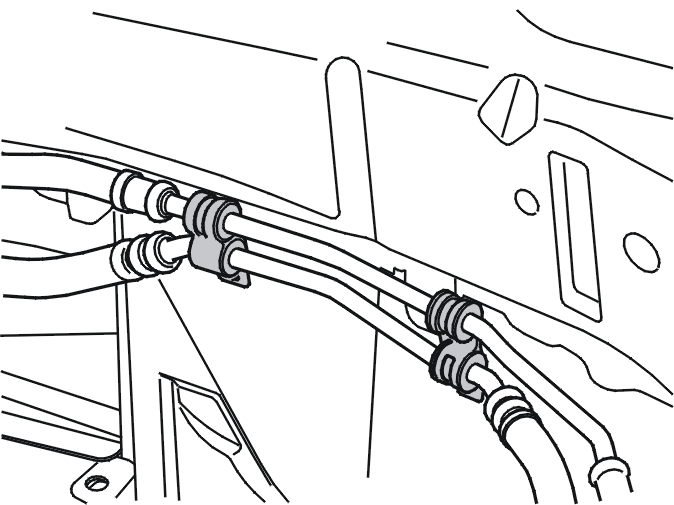

Освободите нижний кабель из 2-х креплений между насосом рулевого управления с усилителем и рулевым механизмом.

Снимите:

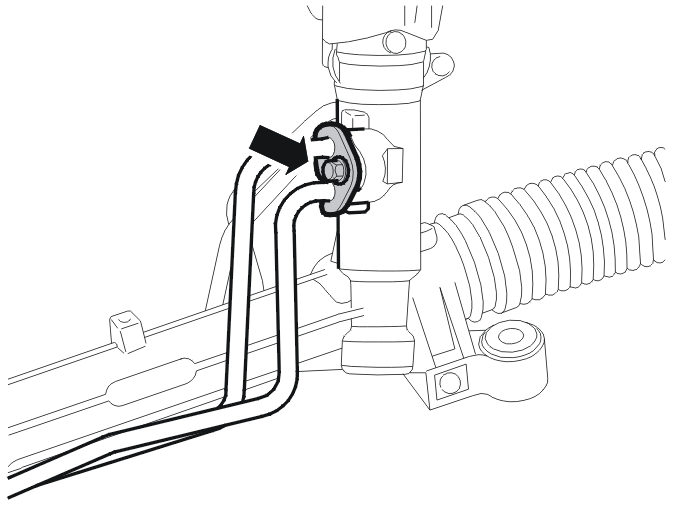

• винт крепления подающей трубки на рулевом механизме
• верхний кабель из крепления

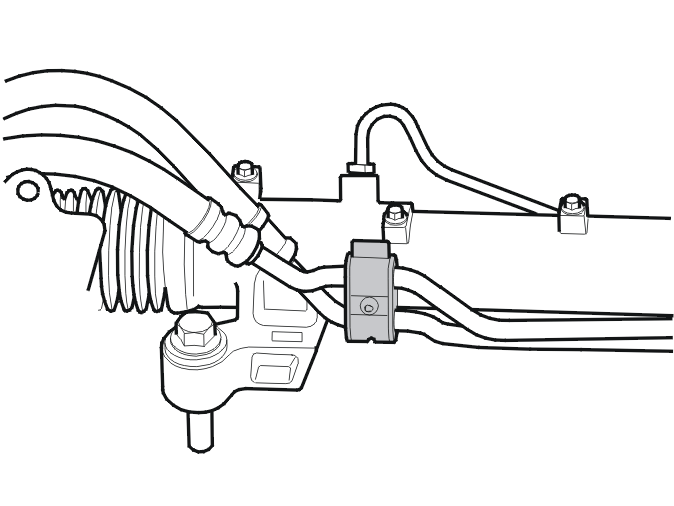

Снимите:

• винт
• подающую трубку из корпуса клапана.

Снятие насоса рулевого привода с усилителем

Примечание: Следите за тем, чтобы в соединения насоса рулевого управления с усилителем и рулевого механизма не попала грязь.

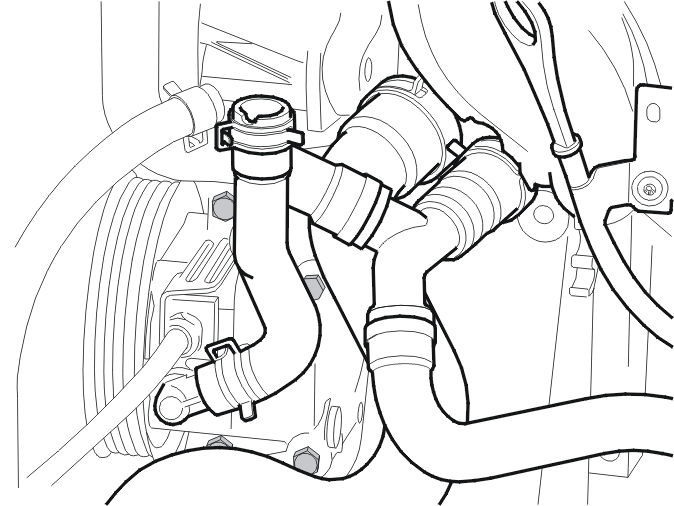

Снимите:

• разъем насоса рулевого управления с усилителем
• впускной шланг и зажим
• 4 винта
• насос рулевого управления с усилителем и подающую трубку в один блок.

Снятие линий подачи

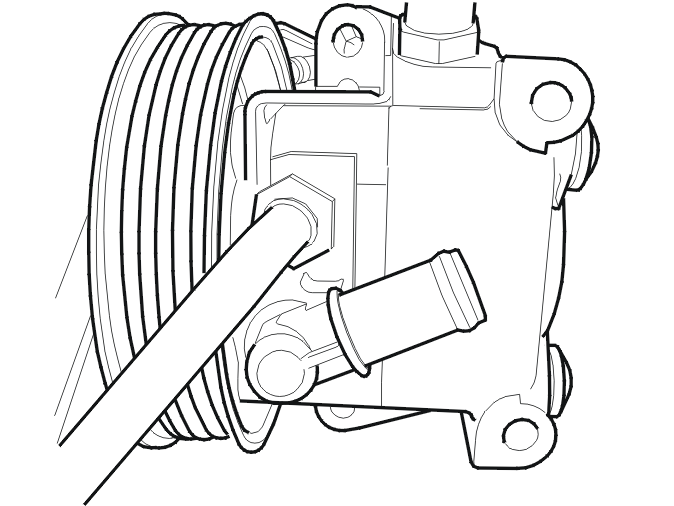

Примечание: Отметьте положение соединения впускной трубки относительно насоса рулевого управления с усилителем.

Снимите:

• соединение трубок
• подающую трубку.

Установка линий подачи

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Примечание: Используйте новые уплотнительные кольца. Отметьте положение соединения впускной трубки относительно насоса рулевого управления с усилителем.

Установите:

• подающую трубку в насос рулевого управления с усилителем. См. Åtdragningsmoment
• соединение трубок в насос рулевого управления с усилителем.

Установка деталей подающей трубки

Установите:

• подающую трубку в корпус клапана
• винт. Затяните. См. Åtdragningsmoment.

Установите подающую трубку в крепление на рулевом механизме. Установите винт М5.

Установите кабель в 2 креплениях.

Установка брызговика под двигателем

Установите:

• защитную крышку
• 7 винтов. Затяните.

Снятие насоса рулевого привода с усилителем

Примечание: Следите за тем, чтобы в соединения насоса рулевого управления с усилителем и рулевого механизма не попала грязь.

Установите:

• насос усилителя
• 4 винта M8.
• разъем насоса рулевого управления с усилителем
• впускной шланг и зажим.

Установка питательного бачка и генератора (GEN)

Установите:

• генератор. См. Генератор Генератор
• питательный бачок. См. Behållare olja styrservo.

Заправка системы рулевого управления с усилителем

Заполните систему рулевого привода с усилителем.

Примечание: Используйте жидкость для рулевого привода с усилителем фирмы Volvo - Pentosin CHF 11S.

Прокачайте, поворачивая рулевое управление на максимальный угол поворота управляемых колес, поочередно влево и вправо, пока не появится должного ощущения рулевого управления.
