Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 240 | — | 1975–1993 |
| 260 | — | 1975–1985 |
| 340 | — | 1985–1991 |
| 360 | — | 1985–1989 |
| 440 | — | 1989–1997 |
| 460 | — | 1990–1997 |
| 480 | — | 1986–1995 |
| 740 | — | 1984–1992 |
| 760 | — | 1982–1990 |
| 780 | — | 1986–1991 |
| 850 | — | 1992–1997 |
| 940 | — | 1991–1998 |
| 940 SE | — | 1991, 1992 |
| 960 | — | 1991–1997 |
| C70 Conv (-05) | — | 1998–2005 |
| C70 Coupe (-02) | — | 1998–2002 |
| S40 (-04) | — | 1996–2004 |
| S60 (-09) | — | 2001–2009 |
| S70 | — | 1997–2000 |
| S80 (-06) | — | 1999–2006 |
| S90 | — | 1997, 1998 |
| V40 (-04) | — | 1996–2004 |
| V70 (-00) | — | 1997–2000 |
| V70 (00-08) | — | 2000–2008 |
| V70 XC (-00) | — | 1998–2000 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
| V90 | — | 1997, 1998 |
| XC90 | — | 2003–2015 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Информация

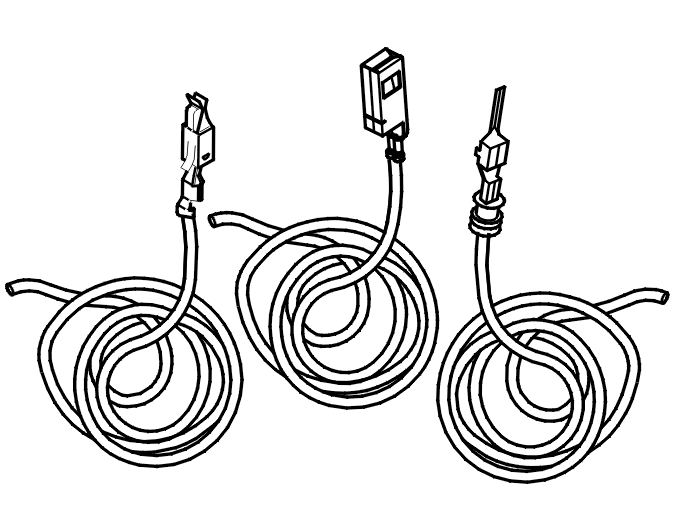

Примечание: В 2003 году в ассортимент изделий Volvo был введен кабельный вывод с предварительно обжатой кабельной секцией, см. иллюстрацию. Этот метод применим для ремонта с использованием данного типа кабельных выводов.
Осторожно: Убедитесь в том, что новые штифты были обработаны также как и прежние.
Осторожно: Чтобы отремонтировать проводку системы SRS, см. Жгут проводов, дополнительная система удерживания (SRS), ремонт.
Подготовительные работы
Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Снятие
Осторожно: Отсоедините и выполняйте работу только на одном кабеле за раз, чтобы свести к минимуму вероятность перепутать их.
Отсоедините кабельный вывод, который будет заменяться. См.: Разъемы, ремонт.

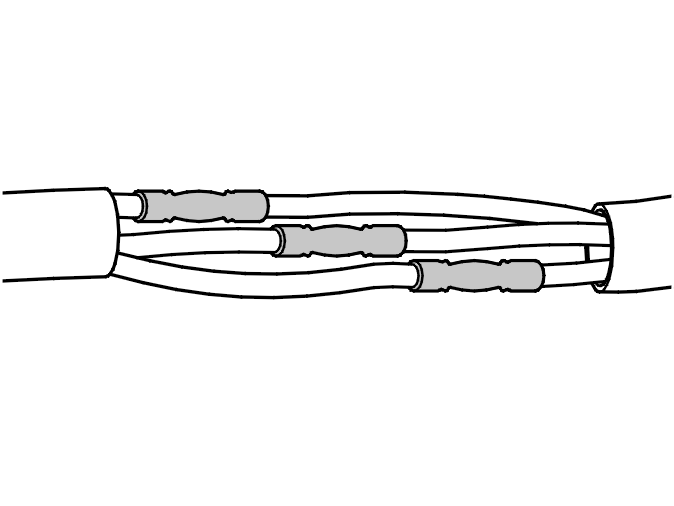

Подсказка: Если одновременно несколько кабельных выводов необходимо заменить, рассредоточьте точки сращивания, как показано на иллюстрации.
Разрежьте кабель в подходящей точке. Заметьте длину кабеля нового кабельного вывода.
Установка
Bыберите кабельный вывод с таким же сечением, как и у старого.Bыберите стыковой соединитель, соответствующий сечению кабеля. Стыковой соединитель имеет такой же цвет, как и кабель кабельного вывода.Отрежьте кабель кабельного вывода на подходящую длину.Срастите кабели. См.: Соединение кабелей.
Заключительные операции
Установите заново жгут проводов. Если необходимо, используйте обжимную втулку и ленточные хомуты.Подсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.Проверьте функционирование.
