Нагревательный элемент, спинка сиденья, замена (2000, 2001)

Снятие переднего сиденья

Снимите переднее сиденье. См.Переднее сиденье, замена.Частично снимите обивку спинки сиденья. См.Компоненты, спинка сиденья, замена.

Осторожно: Сначала должен быть снят старый нагревательный элемент. Новый нагревательный элемент не следует приклеивать поверх старого элемента.

Примечание: Прежде чем начинать работать, прочитайте весь раздел.

Типы нагревательных элементов

Ниже приведен ряд иллюстраций, на которых изображено несколько различных нагревательных элементов как для подушки сиденья, так и для спинки сиденья.

Осторожно: Настоятельно рекомендуется использовать нагревательный элемент правильного типа, с тем чтобы он соответствовал форме наполнителя из пеноматериала.

Изображенные ниже нагревательные элементы применимы как к передним, так и к задним сиденьям.

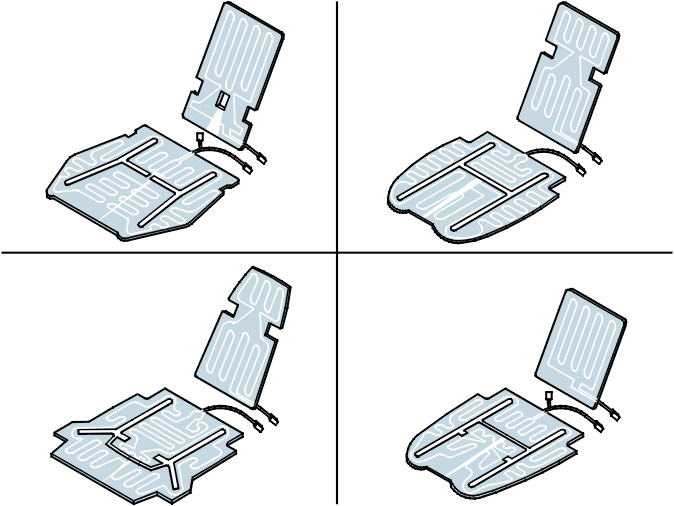

Нагревательный элемент для спинок сидений и подушек, передние сиденья

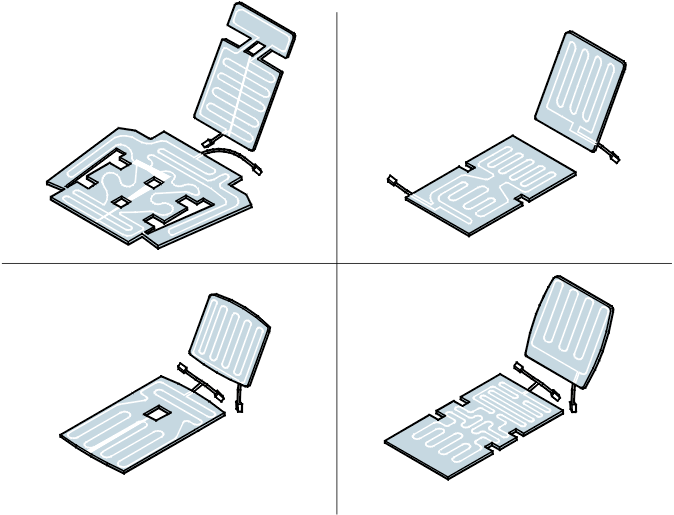

Нагревательный элемент для спинок сидений и подушек, передние и задние сиденья

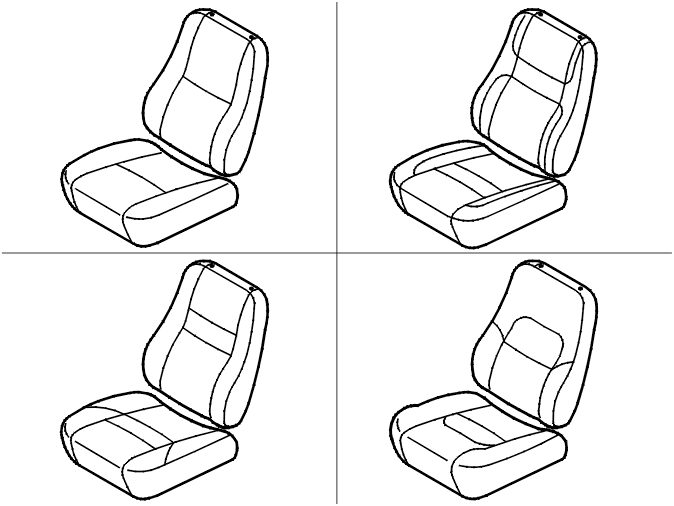

Наполнитель из пеноматериала с продольными каналами и одним поперечным каналом.Наполнитель из пеноматериала с продольными каналами, одним поперечным каналом и фигурным каналом.Наполнитель из пеноматериала с продольными каналами, двумя поперечными каналами и фигурным каналом.Наполнитель из пеноматериала с соединенными продольными каналами, двумя поперечными каналами и фигурным каналом(Каналы используются для прикрепления обивки к наполнителю из пеноматериала.)

Снятие обивки

Снимите ручки регулировки, подголовник и обивку. См.Компоненты, спинка сиденья, замена (-2002) или Компоненты, спинка сиденья, замена (2003-).

Снятие старых нагревательных элементов

Подвиньте спинку сиденья назад.Отсоедините разъем от жгута проводов.Осторожно нагрейте старый нагревательный элемент, чтобы снять его.

Осторожно: Убедитесь, что наполнитель из пеноматериала не повреждается при снятии нагревательного элемента. Убедитесь, что элемент отделен от наполнителя из пеноматериала. Это делается для того, чтобы избежать неполадок в функционировании при установке нового нагревательного элемента.

Примечание: Поврежденный наполнитель из пеноматериала следует заменить. Это делается для того, чтобы обеспечить функционирование. Это также относится к повреждениям, вызванным трещинами в спинке сиденья и в раме сиденья.

Установка нагревательного элемента в определенное положение

Осторожно: Убедитесь, что нагревательный элемент расположен правильно, то есть так, чтобы можно было закрепить серповидные зажимы таким образом, чтобы они не касались нагревательных элементов и поверхности нагревательного элемента.

Расположите нагревательный элемент в правильное положение. Не снимайте защитную пленку с клейких поверхностей.Закрепите одну половину нагревательного элемента.Отогните вверх другую половину нагревательного элемента.Снимите подкладку (или часть подкладки) с клейкой поверхности, находящейся ближе всего к центру отогнутой вверх секции нагревательного элемента.Осторожно наложите клейкую поверхность на наполнитель из пеноматериала. Приклеивайте постепенно маленькими частями. Начните с центра и двигайтесь по направлению к краям.Продолжайте делать то же с другими клейкими поверхностями.

Установка в определенное положение по отношению к каналам в наполнителе из пеноматериала

Если нагревательный элемент заканчивается возле канала, расположите его, как показано на иллюстрации.

Примечание: Конец элемента не должен располагаться вертикально на плоской поверхности.

Если элемент и/или проволока в нагревательном элементе должна располагаться в канале, элемент должен огибать наполнитель из пеноматериала, как показано на иллюстрации. Невыполнение этого может привести к нагрузкам на элемент и/или проволоку, которые повредят элемент. (Позже шов на обивке может привести к износу.)

Поверхность нагревательного элемента во время установки

Осторожно: При приклеивании нагревательного элемента к наполнителю из пеноматериала не должно быть никаких пузырей или перекручиваний. Пузыри и перекручивания увеличивают вероятность нанесения элементу повреждения во время использования. Это применимо ко всей поверхности, и в особенности к проволоке нагревания.

Заключительные операции после того, как нагревательный элемент был приклеен на место

После того, как нагревательный элемент был приклеен на место, позиционные ленты (заштрихованы на иллюстрации) следует разрезать. Это относится только к тем типам нагревательных элементов, у которых есть позиционные ленты.

Осторожно: Позиционные ленты не должны разрезаться прежде, чем будет завершено склеивание.

Установка обивки

Прежде чем закреплять обивку, проверьте следующее:

• что любые остатки серповидных зажимов убраны
• что стержни (стальная или пластмассовая проволока в карманах внутри обивки) находятся на своем месте и не выступают за пределы канала. Также убедитесь, что стержень или канал для стержня не согнут и касается нагревательного элемента. Если необходимо, отрегулируйте
• что шов, стержень и канал расположены в канале таким образом, что они не касаются нагревательного элемента
• что пластмассовая проволока имеет правильную длину и не может повлиять на функционирование нагревательного элемента.

Установка обивки
Установите обивку, ручки регулировки и подголовник. См.Компоненты, спинка сиденья, замена (-2002) или Компоненты, спинка сиденья, замена (2003-).

Проверка склеивания

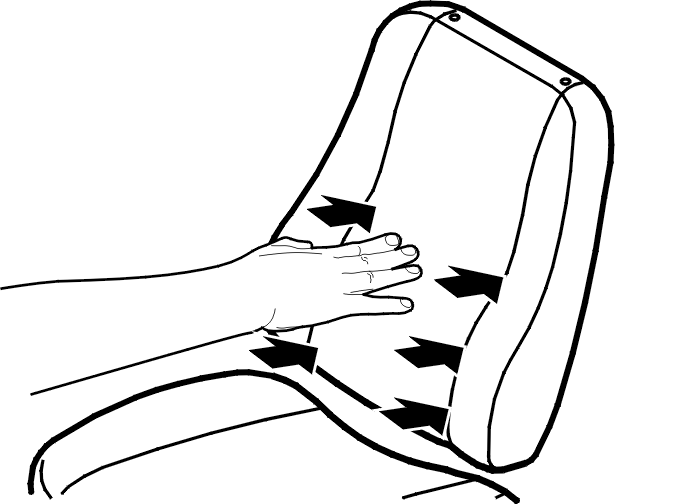

Эта проверка может производиться как без установленной обивки, так и при частично установленной обивке.Нажмите на точки, изображенные на иллюстрации. Убедитесь, что нагревательный элемент изменяет форму вместе с подушкой при ее сжатии.При нажатии на нагревательный элемент, в нем не должно быть перекручиваний или других дефектов.

Проверка функционирования нагревательного элемента

Запустите обогреватель сиденья и проверьте функционирование.

Примечание: Если окружающая температура слишком высокая, проведение этой проверки невозможно.

Установка сидений

Установите сиденье. См.Переднее сиденье, замена.
