Компоненты, спинка сиденья, замена (2000, 2001)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие набивки спинки сиденья

Снимите сиденье. См.Переднее сиденье, замена.

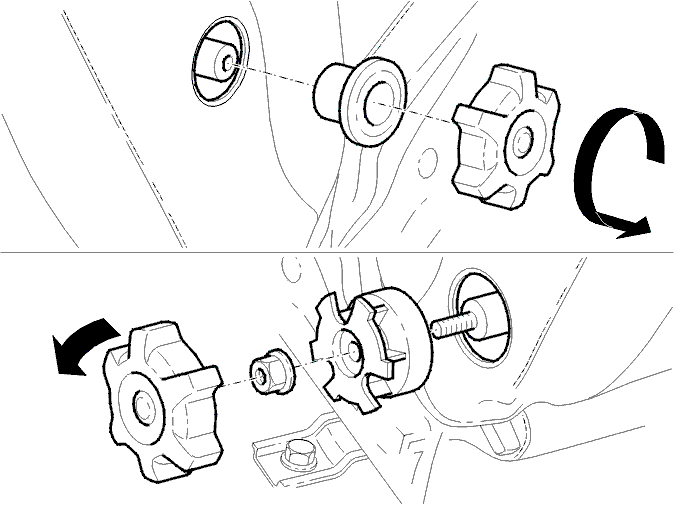

Снятие ручек регулировки переднего сиденья

Снимите боковую панель. См.Боковая панель, замена (сиденья с ручным управлением) или Боковая панель и панель управления, сиденье с электроприводом, за мена (сиденья с электроприводом).

Снятие ручки регулировки с поясничной опоры:
Поверните ручку против часовой стрелки до упора.Приложив некоторое усилие, потяните ручку наружу, поворачивая ее при этом против часовой стрелки.Снимите шайбу.

Снятие ручки регулировки спинки сиденья:
Стяните ручку, повернув ее.Снимите гайку со стержня.Снимите направляющую ручки регулировки.

Снятие подголовников передних сидений

Снимите подголовник. См.Замена подголовников передних сидений.

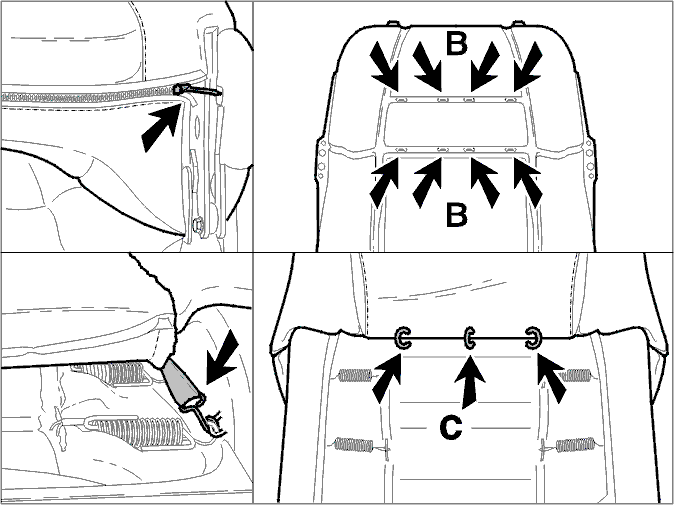

Снятие обивки спинки сиденья

Задвиньте стопорные штыри вверх. Наклоните спинку сиденья вперед.Отцепите обивку над пластмассовой панелью снизу (с левой и правой сторон).Откройте обивку в нижней части.Постепенно поднимайте обивку, одновременно отцепляя ее сзади.Отделите обивку от набивки.

Снимите:

• три зажима на обратной стороне (С)
• восемь зажимов спереди (В)
• 2 винта с обратной стороны
• 2 стальные проволоки на нижнем крае пластмассовой рамы.

Снимите обивку.

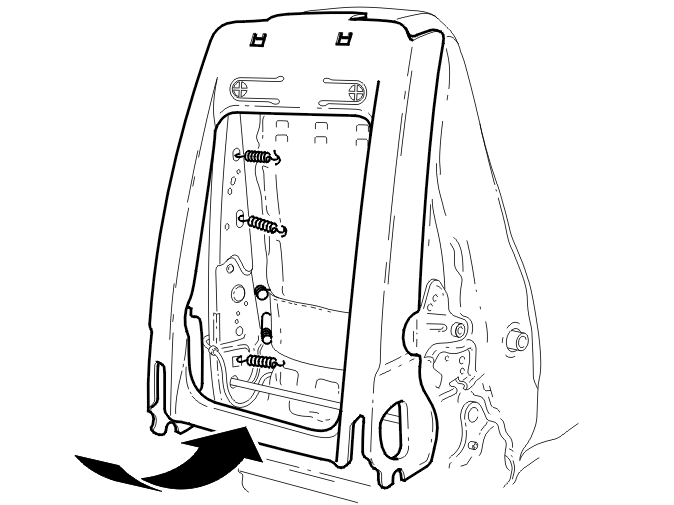

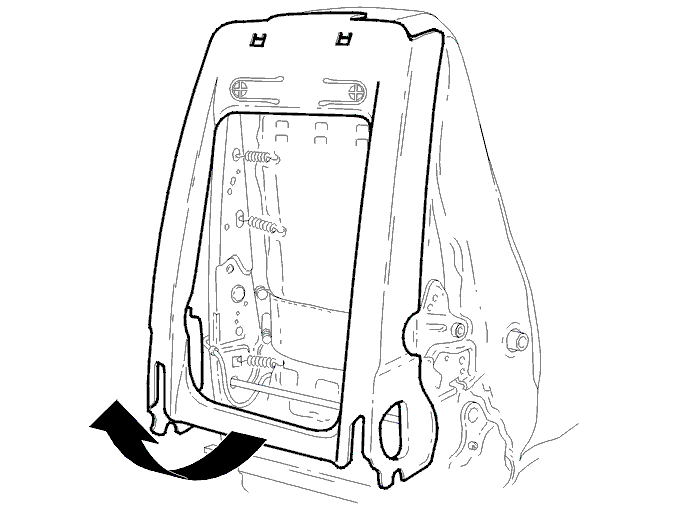

Снятие пластмассовой пластины с рамы спинки сиденья

Отсоедините пластмассовую основу снизу.Потяните пластмассовую раму вверх. Поднимите ее над вала регулировки и, повернув, снимите ее.

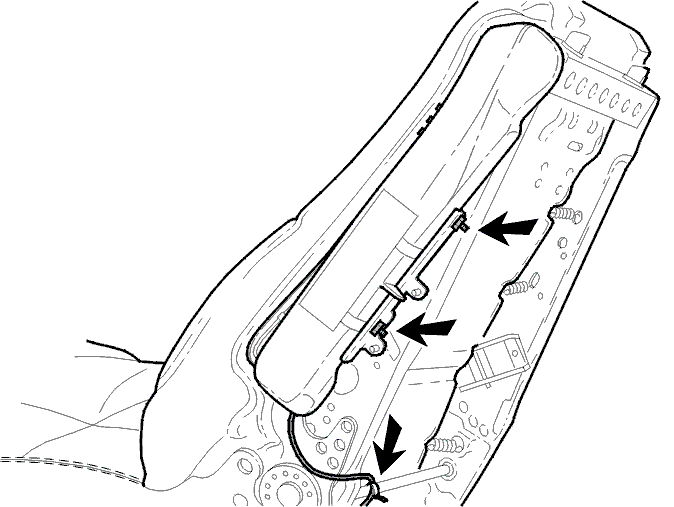

Снятие надувной подушки безопасности SIPS (Система защиты при боковом ударе) со спинки сиденья

Запишите трассу прокладки кабеля зажигания SRS и расположение кабельных зажимов.Разрежьте кабельные зажимы.Выверните 2 винта крепления изнутри. Выньте надувную подушку безопасности SIPS (Система защиты при боковом ударе) из передней части подрамника.Отсоедините разъем от рамы сиденья.

Снятие набивки спинки сиденья

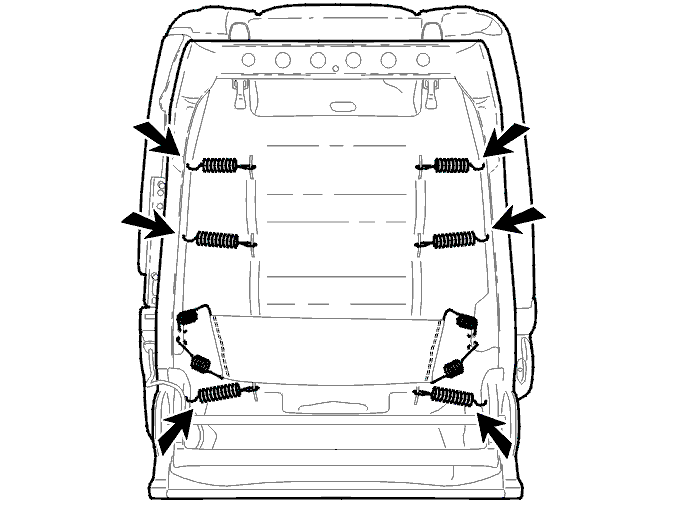

Примечание: Заметьте положение пружин.

Отцепите 6 пружин.Снимите набивку.

Спинка сиденья и нагревательный элемент:
Отсоедините разъем.Снимите кабель с рамы сиденья.Снимите нагревательный элемент. См.Нагревательный элемент, спинка сиденья, замена.

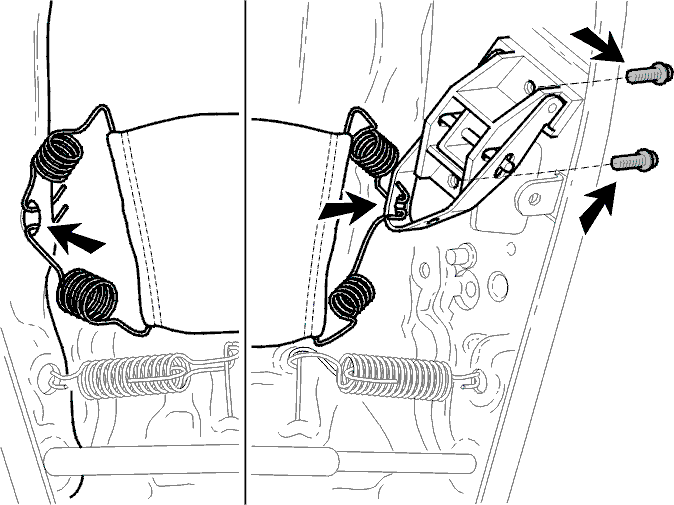

Снятие регулируемой поясничной опоры

Примечание: Нет необходимости полностью снимать обивку.

Отметьте положение пружин и поясничной опоры.Выверните 2 винта. Снимите механизм.Снимите поясничную ленту.

Установка регулируемой поясничной опоры

Зацепите поясничную опору за пружины в правильном положении.Расположите механизм. Закрепите винтами. Затяните до5 Н·м.

Установка набивки спинки сиденья

Расположите набивку.Зацепите пружины на место.

С панелью обогревателя:
Установите нагревательный элемент. См.Нагревательный элемент, спинка сиденья, замена.Проложите и закрепите кабель.Подсоедините разъемы.

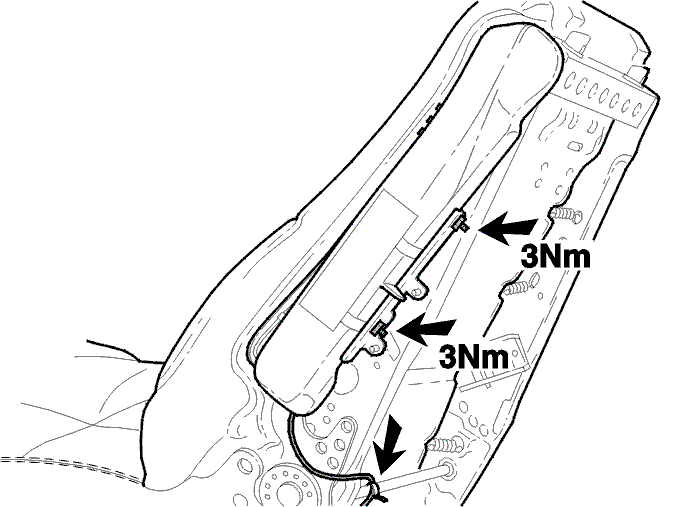

Установка надувной подушки безопасности SIPS (Система защиты при боковом ударе) на спинку сиденья

Расположите надувную подушку безопасности SIPS (Система защиты при боковом ударе) на раме спинки сиденья.

Осторожно: Если надувная подушка безопасности SIPS (Система защиты при боковом ударе) сработала, должны быть заменены винты крепления надувной подушки безопасности. Новые винты должны быть такого же типа и качества, как и старые.

Примечание: Если надувная подушка безопасности SIPS (Система защиты при боковом ударе) не активировалась, см.Обращение с модулями несработавших надувных подушек безопасност и и пиротехническими натяжными устройствами ремней безопасности.

Подсоедините разъем к раме сиденья.Установите винты. Затяните до3 Н·м.Закрепите кабель зажигания SRS на опоре в его первоначальном положении.

Установка пластмассовой пластины в раму спинки сиденья

Расположите пластмассовую раму вдоль верхней части и потяните вниз. Поднимите ее над регулировочной осью и вдавите на место.Расположите набивку сиденья по отношению к раме.

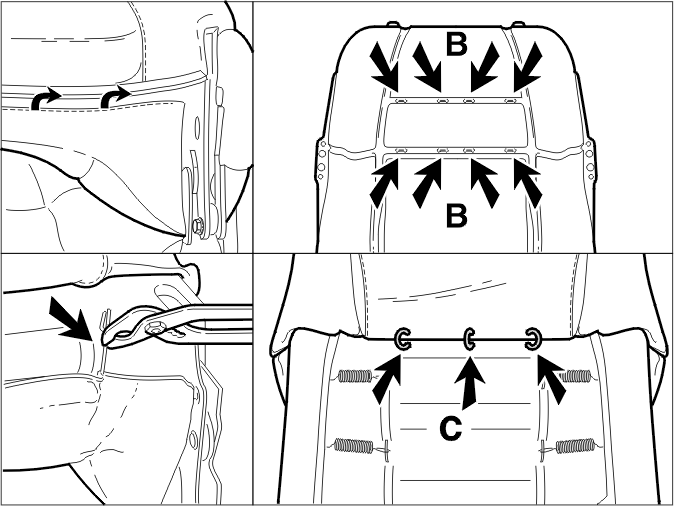

Установка обивки спинки сиденья

Используйте специальный инструмент🔧 KRAMPTÅNG (FÖR KLÄDSLAR), чтобы закрепить зажимы.

Примечание: Используйте только фирменную обивку Volvo или обивку, одобренную Volvo, при замене обивки спинки сиденья.

Выверните обивку наизнанку.Разместите обивку наверху.Закрепите обивку на стальных проволоках в набивке на обратной стороне. Используйте четыре зажима.Натяните обивку на раму. Прикрепите обивку к набивке на обратной стороне. Используйте три зажима (В).Потяните обивку вниз спереди. Закрепите обивку в набивке. Используйте четыре зажима.

Зацепите на место:

• 2 винта с обратной стороны
• стальные проволоки на нижнем крае пластмассовой рамы.

Потяните обивку дальше вниз, чтобы она установилась в нужное место.Поднимите выступы. Подвиньте спинку сиденья вперед.Установите обивку на пластмассовую раму снизу.Полностью закройте обивку в нижней части.

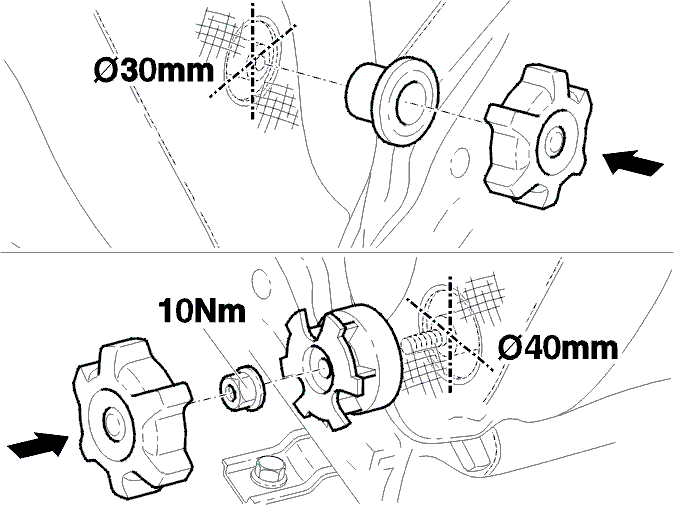

Установка ручек регулировки на сиденье

Ручка регулировки поясничной опоры:
Если обивка новая: отметьте и вырежьте в обивке отверстие диаметром 30 мм.Поместите шайбу.Установите ручку. Поворачивайте ее по часовой стрелке, пока она четко не установится, щелкнув второй раз.Проверьте функционирование.

Ручка регулировки спинки сиденья:
Если обивка новая: отметьте и вырежьте в обивке крест диаметром 40 мм.Закрепите шайбу на стержне.Установите гайку. Затяните до10 Н·м.Расположите ручку. Вдавите ручку на место.Потяните за ручку, чтобы убедиться в надежности крепления.Установите боковую панель. См.Боковая панель, замена (сиденья с ручным управлением) или Боковая панель и панель управления, сиденье с электроприводом, за мена (сиденья с электроприводом).

Установка подголовников

Установите подголовник. См.Замена подголовников передних сидений.

Установка переднего сиденья

Установите переднее сиденье. См.Переднее сиденье, замена.
