Надувная подушка безопасности пассажира (дополнительная система удерживания (SRS)), отсоединение (2003, 2004)

Важная информация

Осторожно: Этот метод применим только к автомобилям без выключателя надувной подушки безопасности на стороне пассажира (дополнительная система удерживания (SRS)).

Примечание: Местные законы и нормы могут не разрешать отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)). Более подробную информацию смотрите в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.

Примечание: См. информацию о запасной части VIDA по комплекту для отсоединения надувной подушки безопасности пассажира (SRS).

Отсоединение провода аккумулятора

Сдвиньте сиденье в крайнее переднее положение. Установите спинку сиденья в вертикальное положение.

Внимание: Аккумулятор должен быть отсоединен, когда производится отсоединение надувной подушки безопасности пассажира (дополнительная система удерживания (SRS)).

Зажигание выкл.Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Замена передних ремней безопасности

Внимание: Снятый ремень безопасности содержит пиротехническое устройство, которое следует должным образом утилизировать в соответствии с местными законами и/или нормами. См.: Неактивные элементы SRS, разрушение.

Снимите ремень безопасности переднего пассажира. См.: Ремень безопасности, передний, замена.

Внимание: Когда отсоединяется надувная подушка безопасности пассажира (дополнительная система удерживания (SRS)), ремень безопасности переднего пассажира должен всегда заменяться ремнем безопасности с другими техническими характеристиками ("без надувной подушки безопасности"). См. VIDA Информация о запасных частях.

Установите новый передний ремень безопасности (“без надувной подушки безопасности”). См. приведенную выше ссылку.

Открытие доступа к надувной подушке безопасности на стороне пассажира (дополнительная система удерживания (SRS))

Автомобили с управляемыми вручную передними сиденьями:Сдвиньте сиденье как можно дальше назад.

Снимите бардачок. См.: Бардачок, замена.

Автомобили с передними сиденьями с электроприводом:Снова подсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.Сдвиньте сиденье как можно дальше назад.Снимите бардачок. См.: Бардачок, замена.Отсоедините отрицательный провод аккумулятора, см. приведенную выше ссылку.

Отсоединение надувной подушки безопасности на стороне пассажира (дополнительная система удерживания (SRS))

Отсоедините разъем (1).

Наденьте поставляемый пластиковый пакет на разъем. Оберните пакет вокруг разъема. Загерметизируйте пакет при помощи ленты.Нанесите защиту из пенорезины на наружную часть пластмассового пакета. Защита из пенорезины выполняет роль амортизатора.

Установка компонентов

Закрепите пластмассовый пакет и жгут проводов как можно выше в кронштейне приборной панели. Установите 2 поставляемых ленточных хомута.

Установите пустую гнездовую часть 4-штырькового разъема (2) оранжевого цвета на разъеме (1) кабелей воспламенителя.

Установка бардачка

Установите бардачок. См.: Бардачок, замена.

Установка наклейки отсоединенной надувной подушки безопасности пассажира (дополнительная система удерживания (SRS))

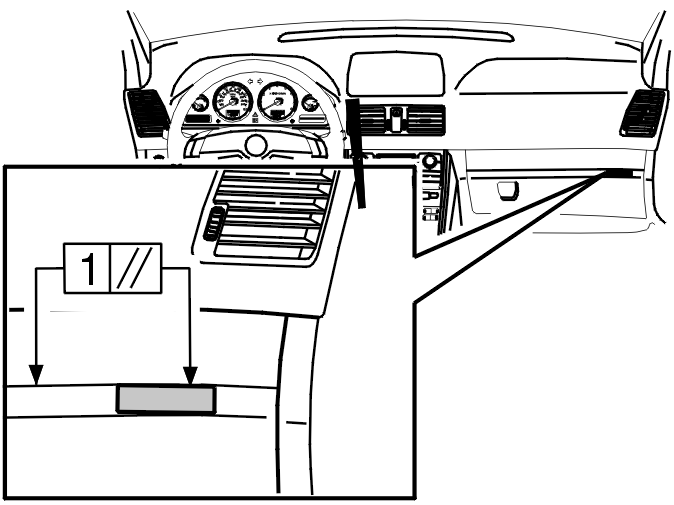

Установите наклейку на соответствующем языке на крышке бардачка. Установите наклейку так, чтобы она располагалась параллельно краю крышки.Отклонение не должно превышать 1 мм. См. символ “//” на иллюстрации.

Примечание: Наклейки на солнцезащитном козырьке и на конце приборной панели, направленные к внутренней стороне передней двери (сторона пассажира), возможно необходимо будет замаскировать согласно местным законам. Более подробную информацию смотрите в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.

Заказ и загрузка программного обеспечения

Зажигание вкл.

Подсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Закажите программное обеспечение для отсоединения надувной подушки безопасности. См.: 8697685.

Заключительная проверка

Произведите осмотр. См.: Дополнительная система удерживания (SRS), осмотр.

Запишите в книжке техобслуживания и гарантии

Когда отсоединение будет завершено, напишите на чистой странице в конце книжки техобслуживания и гарантии следующее:“Надувная подушка безопасности пассажира в этом автомобиле была отсоединена по просьбе владельца”, или см. информацию в изданиях, выпущенных вашими национальной компанией-продавцом/дистрибьютором/импортером.Дата XX-XX-XX (год-месяц-день).Показание счетчика общего пробега XXXXXX.”Ответственный менеджер станции техобслуживания должен заверить эту запись подписью и печатью.

Согласие владельца автомобиля

Нажмите на “Выпечатать раздел”. Выпечатайте 3 копии формы для заверения владельцем автомобиля, см.: Форма для регистрации автомобилей, заправленных неправильным топливом..Ответственный менеджер станции техобслуживания должен подписать соответствующий раздел формы.

1. Сохраняйте оригинал на станции техобслуживания
2. Дайте одну копию владельцу автомобиля
3. Пошлите копию своим национальной компании-продавцу/дистрибьютору/импортеру согласно инструкциям в информационном пакете.
