Неактивные элементы SRS, разрушение

Важная информация

Внимание: Прочтите общие правила и правила безопасности по этой технологии. См. Разрушение неактивированных компонентов SRS, правила безопасност и.

Подготовка держателя

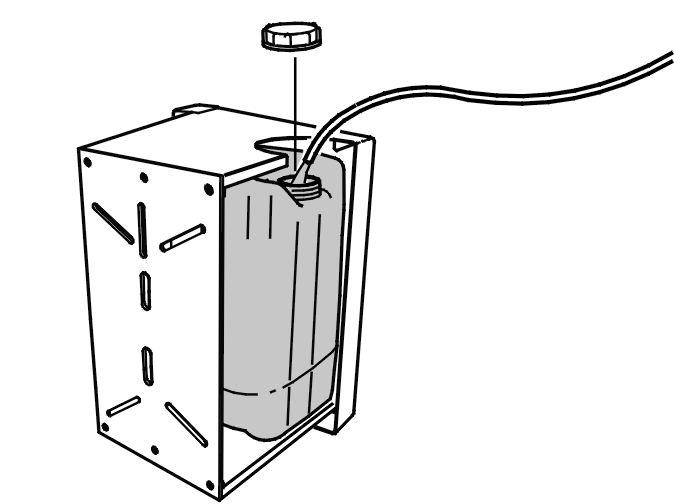

Полностью заполните пластиковый контейнер в держателе водой, чтобы увеличить стабильностьРасположите держатель при помощи монтажного паза.

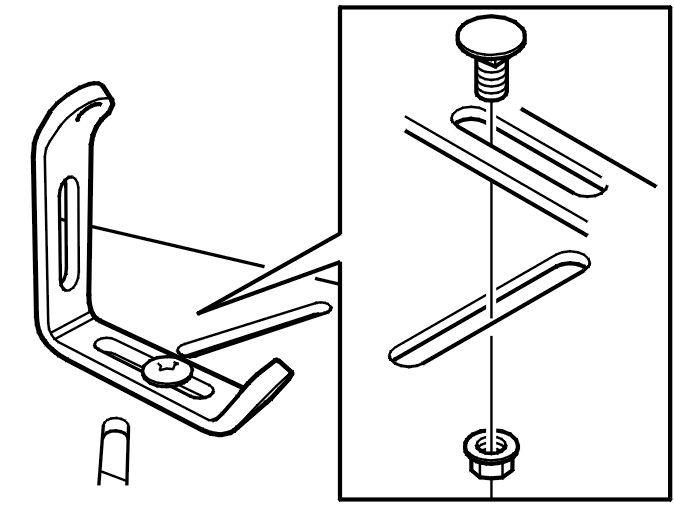

Установите соответствующие монтажные скобы в пазах на держателе без затяжки.Выберите паз на держателе так, чтобы после монтажа подушка безопасности была установлена как можно ближе к центру в держателе. Это необходимо во избежание возможного опрокидывания.

Описание процедуры

Этот метод состоит из:

• разрушение
• разрушение
• разрушение
• разрушение
• разрушение.

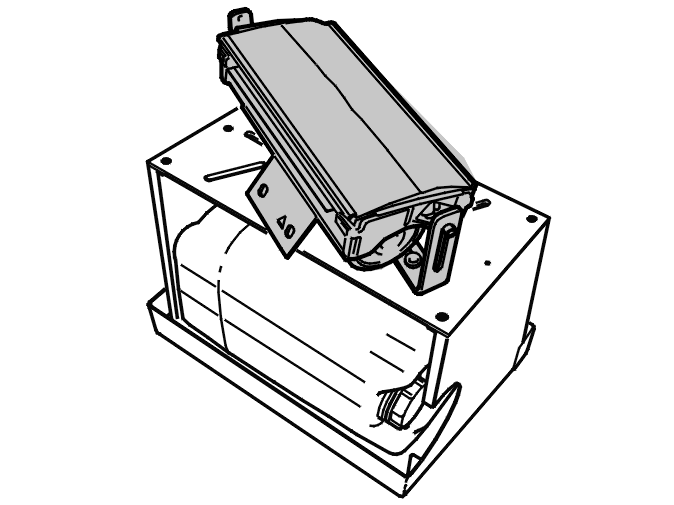

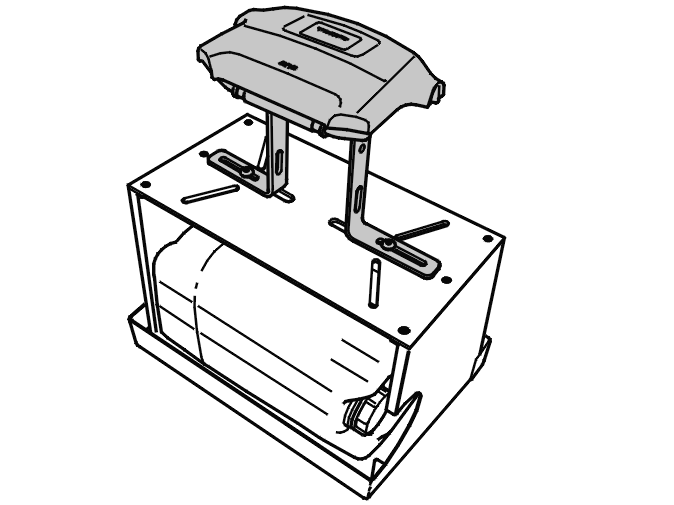

Установка боковой подушки безопасности (SRS) водителя в держателе.

Внимание: Используйте личное защитное снаряжение. См. Разрушение неактивированных компонентов SRS, правила безопасност и.

Расположите подушку так, чтобы она наполнялась в направлении наверх при выпуске. См. иллюстрацию.Привинтите подушку безопасности к обычной резьбовой оправе на монтажных скобах. Затяните винты.Для подушек безопасности, установленных при помощи крепежных защелок, следует открутить штифты, защелкивающие подушки на месте.После этого можно закрепить подушку безопасности на крепежных консолях в местах винтового крепления штифтов. Затяните винты.Привинтите монтажные скобы к держателю. Затяните винты.

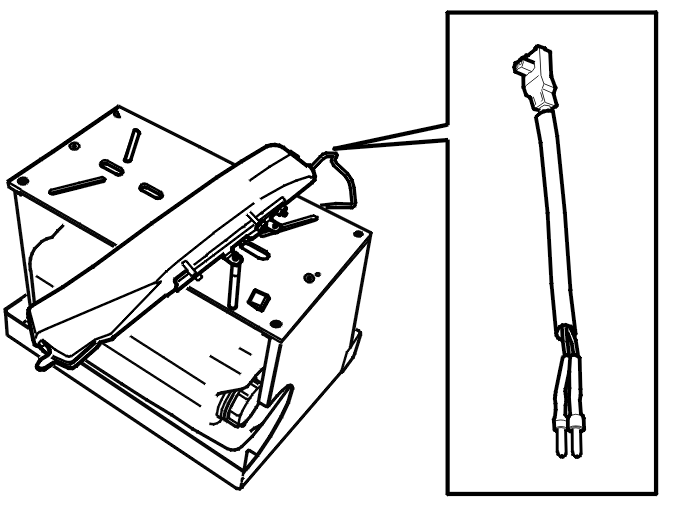

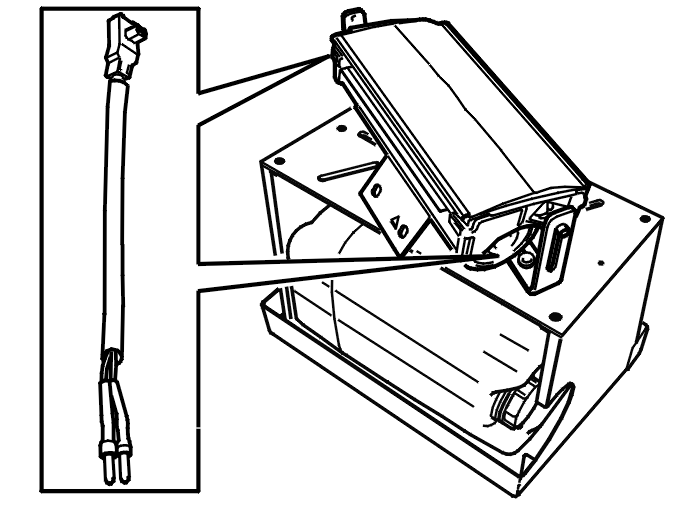

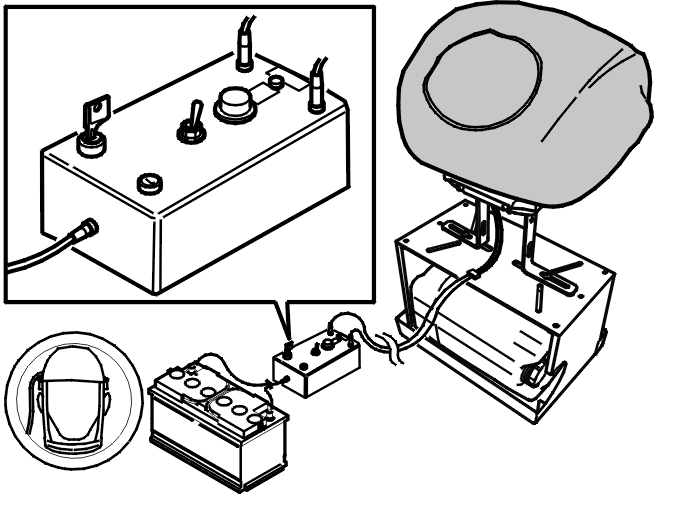

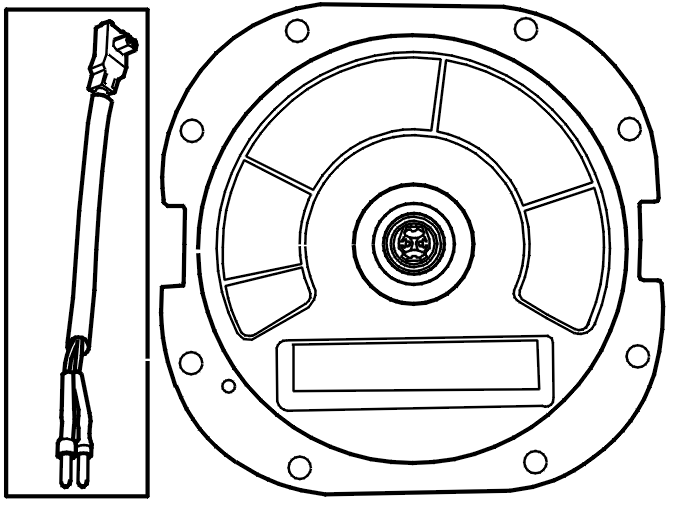

Установка согласующего кабеля на боковую подушку безопасности водителя (SRS)

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Выберите подходящий согласующий кабель для подушки безопасности.Соедините согласующий кабель с подушкой безопасности. Проверьте соединение.

Внимание: Удалите все незакрепленные предметы или предметы, контактирующие с подушкой безопасности.

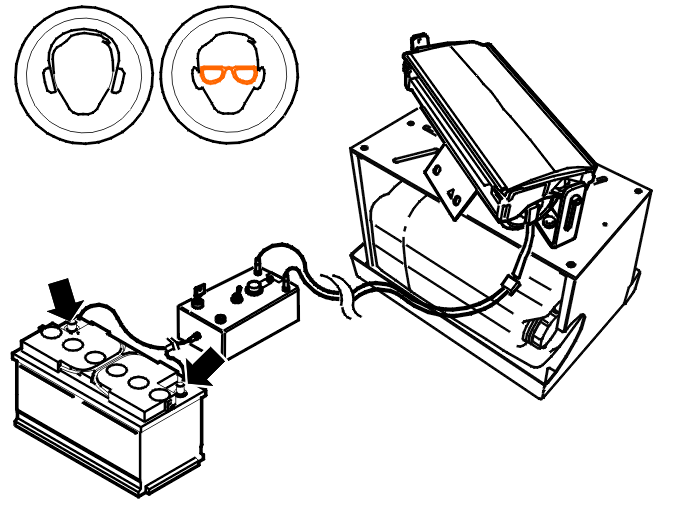

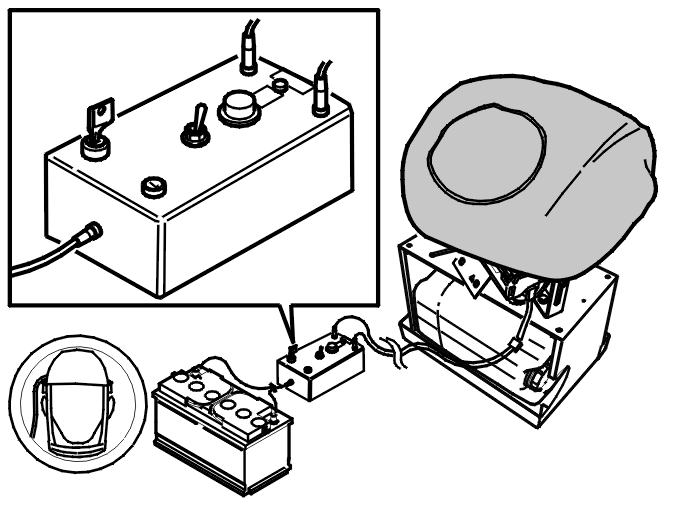

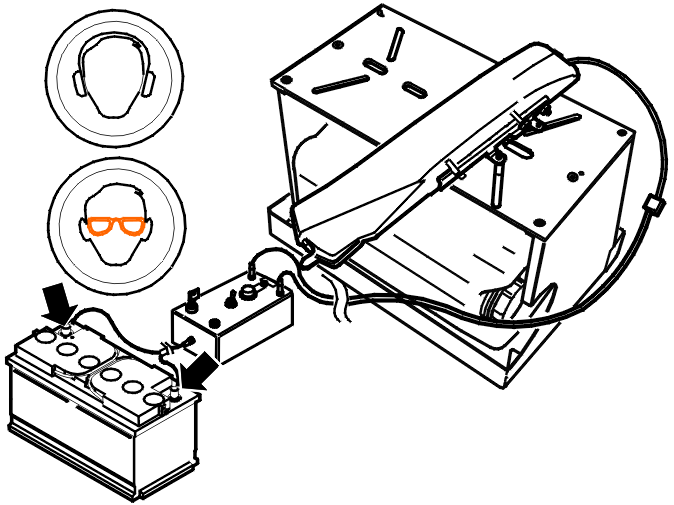

Подключение кабелей к боковой подушке безопасности водителя (SRS)

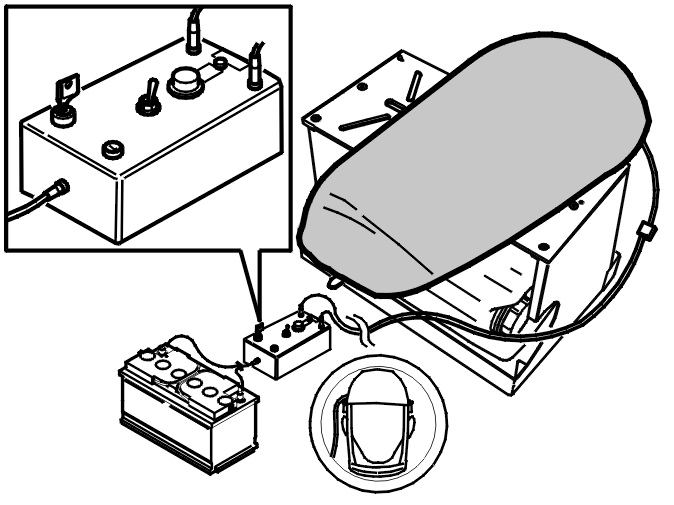

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение одноступенчатой подушки безопасности водителя (SRS)

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

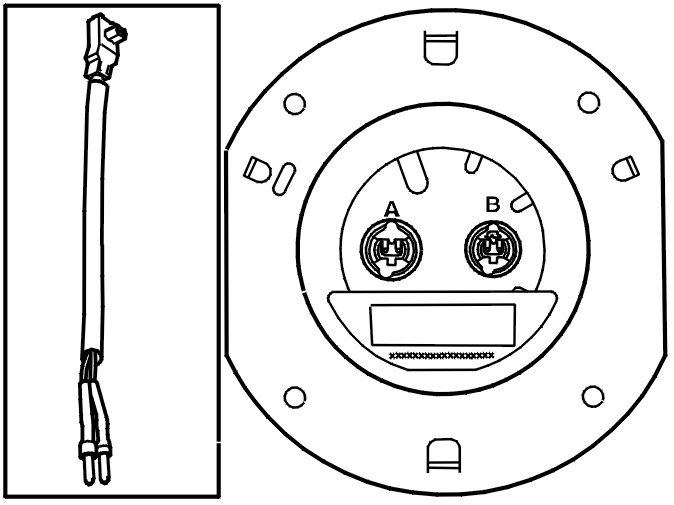

Установка согласующего кабеля на подушку безопасности, ступень 1

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Соедините согласующий кабель со ступенью 1, помеченной на подушке безопасности либо "A" , либо зеленым цветом. Проверьте соединение.

Подключение кабелей к боковой подушке безопасности водителя (SRS)

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение подушки безопасности, ступень 1

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Прежде чем активировать ступень 2, подождите 30 минут, так как разрушение вызывает нагрев.

Пользуйтесь перчатками, чтобы не обжечь руки.

Установка согласующего кабеля на подушку безопасности, ступень 2

Затем соедините согласующий кабель со ступенью 2, помеченной на подушке безопасности либо "B", либо фиолетовым цветом.

Внимание: Не прикасайтесь к подушке безопасности из-за нагрева, вызванного разрушением.

Разрушение подушки безопасности, ступень 2

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

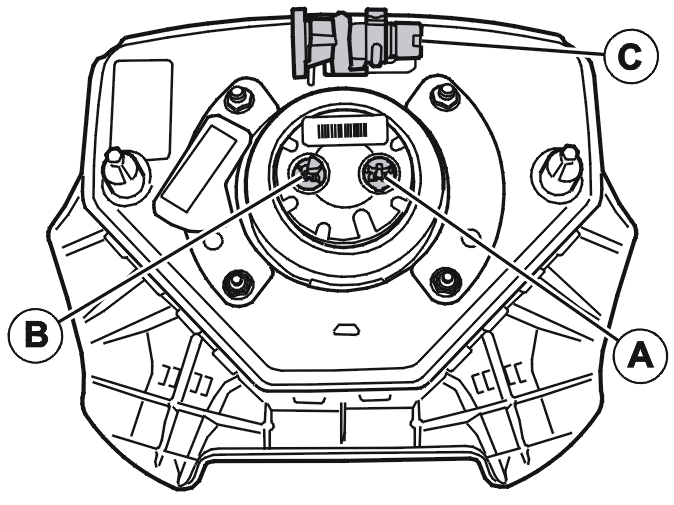

Установка согласующего кабеля на подушку безопасности, ступень 1

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Соедините согласующий кабель со ступенью 1, помеченной на подушке безопасности либо "A" , либо зеленым цветом. Проверьте соединение.

Подключение кабелей к боковой подушке безопасности водителя (SRS)

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение подушки безопасности, ступень 1

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Прежде чем активировать ступень 2, подождите 30 минут, так как разрушение вызывает нагрев.

Пользуйтесь перчатками, чтобы не обжечь руки.

Установка согласующего кабеля на подушку безопасности, ступень 2

Затем соедините согласующий кабель со ступенью 2, помеченной на подушке безопасности либо "B", либо фиолетовым цветом.

Внимание: Не прикасайтесь к подушке безопасности из-за нагрева, вызванного разрушением.

Разрушение подушки безопасности, ступень 2

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

Установка согласующего кабеля на подушку безопасности, ступень 3

После этого подсоедините согласующий кабель со ступенью 3, отмеченной на подушке безопасности либо буквой "С", либо желтым цветом.

Внимание: Не прикасайтесь к подушке безопасности из-за нагрева, вызванного разрушением.

Разрушение подушки безопасности, ступень 3

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

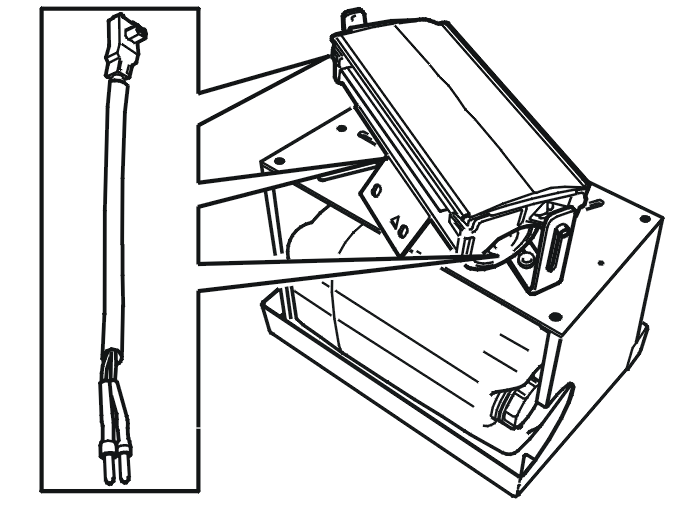

Установка боковой подушки безопасности (SRS) пассажира в держателе.

Внимание: Используйте личное защитное снаряжение. См. Разрушение неактивированных компонентов SRS, правила безопасност и.

Расположите подушку так, чтобы она наполнялась в направлении наверх при выпуске. См. иллюстрацию.Привинтите подушку безопасности к обычной резьбовой оправе на монтажных скобах. Затяните винты.Привинтите монтажные скобы к держателю. Затяните винты.

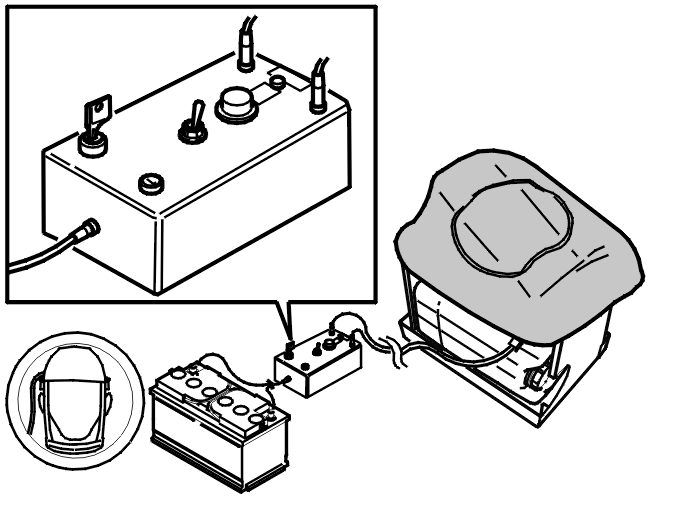

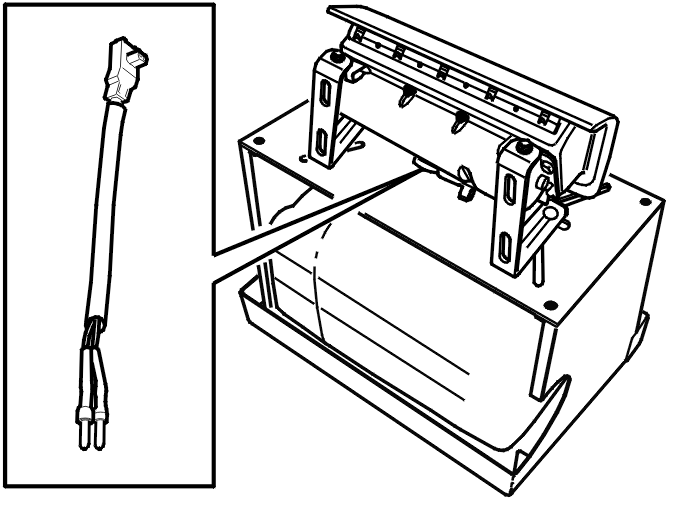

Установка согласующего кабеля на боковую подушку безопасности пассажира (SRS)

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Выберите подходящий согласующий кабель для подушки безопасности.Соедините согласующий кабель с подушкой безопасности. Проверьте соединение.

Внимание: Удалите все незакрепленные предметы или предметы, контактирующие с подушкой безопасности.

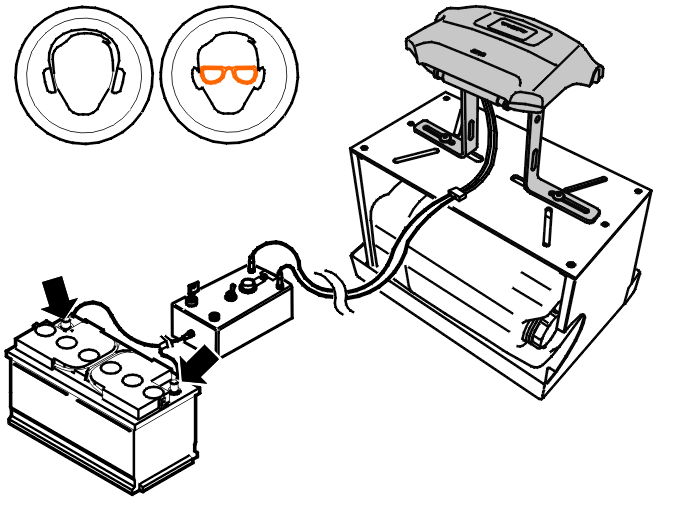

Подключение кабелей к боковой подушке безопасности пассажира (SRS)

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение одноступенчатой подушки безопасности пассажира (SRS)

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

Установка согласующего кабеля на боковую подушку безопасности пассажира (SRS)

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Соедините согласующий кабель со ступенью 1, помеченной на подушке безопасности либо "A" , либо зеленым цветом. Проверьте соединение.

Подключение кабелей к боковой подушке безопасности пассажира (SRS)

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Подключение кабелей к боковой подушке безопасности пассажира (SRS) для S80 1999

На подушках безопасности, установленных на S80 1999 года выпуска, есть соединения для ступени 2. Ступень два работает только при включенном зажигании. Таким образом, мощной активации при запущенной ступени 2 не будет.

Разрушение подушки безопасности, ступень 1

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Прежде чем активировать ступень 2, подождите 30 минут, так как разрушение вызывает нагрев.

Пользуйтесь перчатками, чтобы не обжечь руки.

Установка согласующего кабеля на подушку безопасности, ступень 2

Затем соедините согласующий кабель со ступенью 2, помеченной на подушке безопасности либо "B", либо фиолетовым цветом.

Внимание: Не прикасайтесь к подушке безопасности из-за нагрева, вызванного разрушением.

Разрушение подушки безопасности, ступень 2

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

Установка согласующего кабеля на боковую подушку безопасности пассажира (SRS)

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Соедините согласующий кабель со ступенью 1, помеченной на подушке безопасности либо "A" , либо зеленым цветом. Проверьте соединение.

Подключение кабелей к боковой подушке безопасности пассажира (SRS)

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение подушки безопасности, ступень 1

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Прежде чем активировать ступень 2, подождите 30 минут, так как разрушение вызывает нагрев.

Пользуйтесь перчатками, чтобы не обжечь руки.

Установка согласующего кабеля на подушку безопасности, ступень 2

Затем соедините согласующий кабель со ступенью 2, помеченной на подушке безопасности либо "B", либо фиолетовым цветом.

Внимание: Не прикасайтесь к подушке безопасности из-за нагрева, вызванного разрушением.

Разрушение подушки безопасности, ступень 2

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

Установка согласующего кабеля на подушку безопасности, ступень 3

Затем соедините согласующий кабель со ступенью 3, помеченной на подушке безопасности либо "C", либо желтым цветом.

Внимание: Не прикасайтесь к подушке безопасности из-за нагрева, вызванного разрушением.

Разрушение подушки безопасности, ступень 3

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от подушки безопасности сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенную подушку безопасности с держателя.

Установка натяжного устройства ремня в держателе

Внимание: Используйте личное защитное снаряжение. См. Разрушение неактивированных компонентов SRS, правила безопасност и.

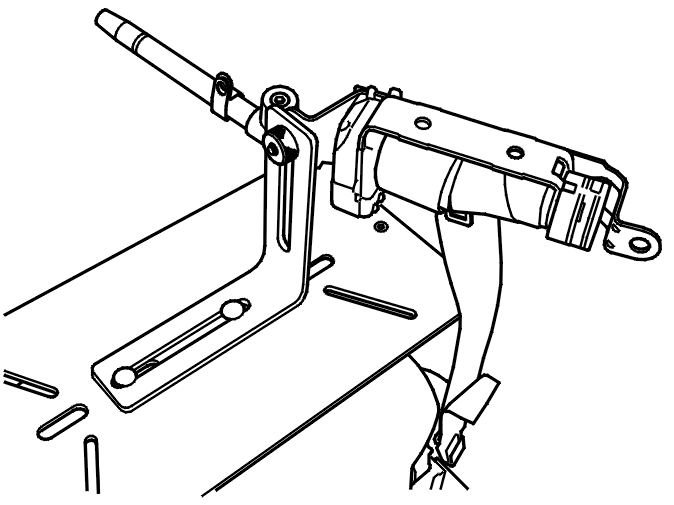

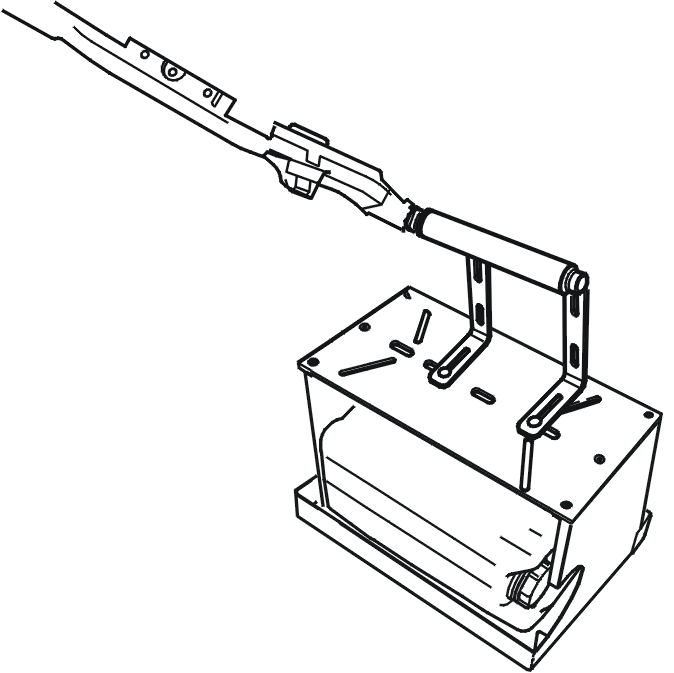

Установите натяжное устройство ремня в его обычные резьбовые соединения на крепежных скобах.В случае с натяжным устройством ремня с "трубой" отведите трубу от пользователя.Привинтите монтажные скобы к держателю.

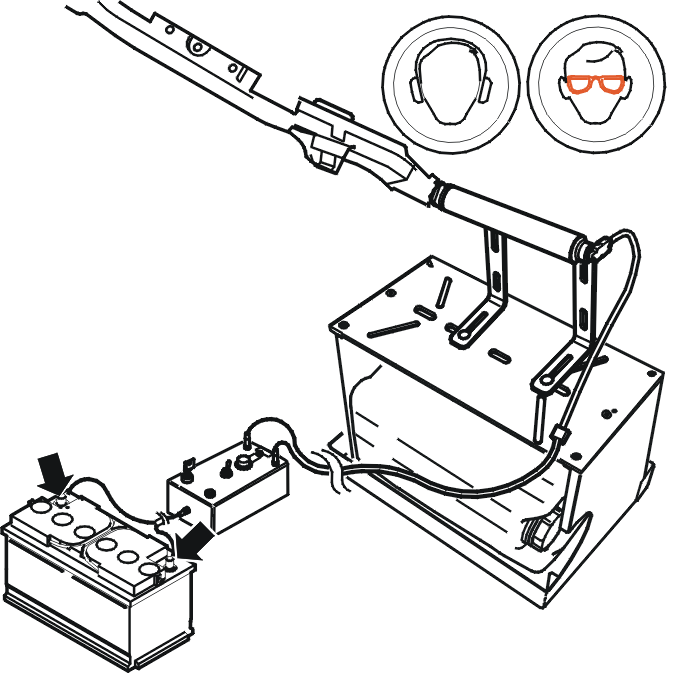

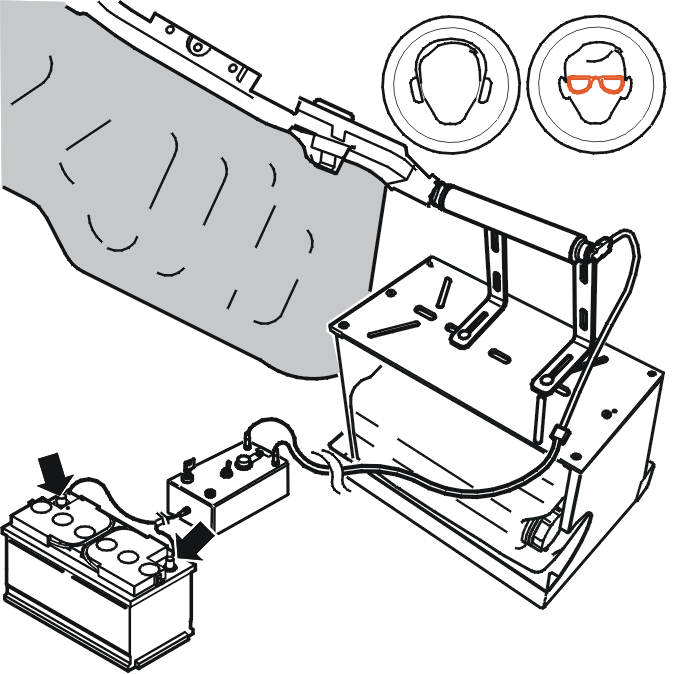

Подключение кабелей к натяжному устройству ремня

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Выберите правильный согласующий кабель для натяжителя ремня.Соедините согласующий кабель с натяжным устройством ремня.Проверьте соединение.

Внимание: Удалите все незакрепленные предметы или предметы, контактирующие с натяжным устройством ремня.

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от натяжного устройства ремня.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

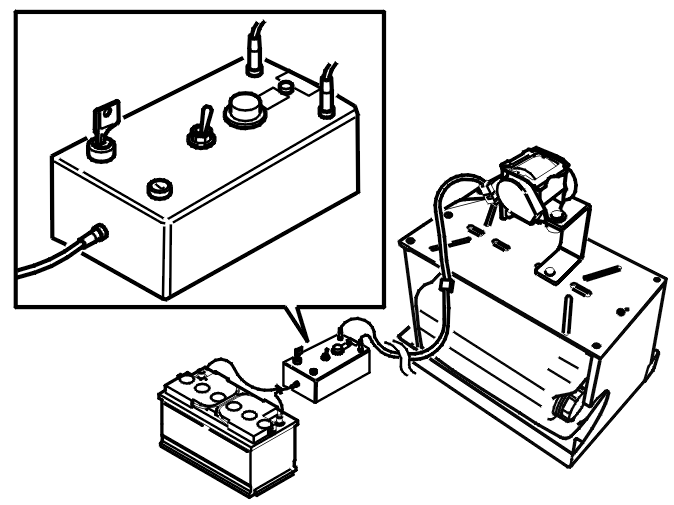

Разрушение натяжного устройства ремня

Вставьте ключ и поверните его в положение 1.Разрушьте натяжное устройство ремня, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Отсоедините согласующий кабель с натяжным устройством ремня. Снимите разрушенное натяжное устройство ремня с держателя.

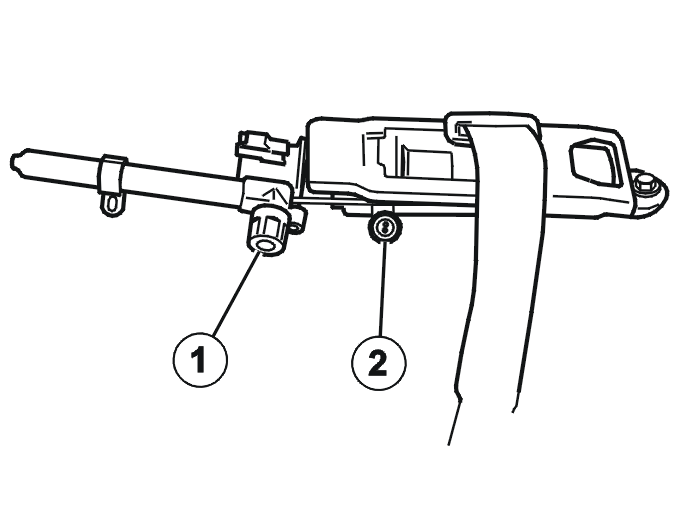

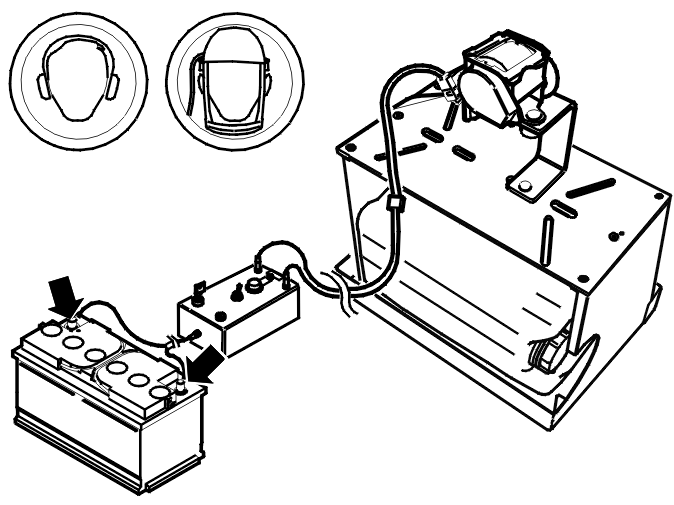

Подключение кабелей к натяжителю ремня, ступень 1

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Подсоедините согласующий кабель к ступени 1, отмеченной на натяжителе ремня буквой "А" и зеленым цветом. Проверьте надежность соединения.

Выберите правильный согласующий кабель для данного натяжителя ремня.Соедините согласующий кабель с натяжным устройством ремня.Проверьте соединение.

Внимание: Удалите все незакрепленные предметы или предметы, контактирующие с натяжным устройством ремня.

Выложите соединительный кабель в соответствие с предписаниями по технике безопасности для данного рабочего места.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение натяжителя ремня, ступень 1

Вставьте ключ и поверните его в положение 1.Разрушьте натяжное устройство ремня, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Подключение кабелей к натяжителю ремня, ступень 2

Подсоедините согласующий кабель к ступени 2, отмеченной на натяжителе ремня буквой "B" и лиловым цветом.

Разрушение натяжителя ремня, ступень 2

Вставьте ключ и поверните его в положение 1.Разрушьте натяжное устройство ремня, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Установка подушки безопасности сиденья (SIPS) в держателе

Внимание: Используйте личное защитное снаряжение. См. Разрушение неактивированных компонентов SRS, правила безопасност и.

Расположите подушку безопасности так, чтобы крышка с наклейкой на модуле указывала наверх.Привинтите подушку безопасности к обычной резьбовой оправе на монтажных скобах. Затяните винты.Привинтите монтажные скобы к держателю. Затяните винты.

Подключение кабелей к подушке безопасности сиденья (SIPS)

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Выберите подходящий согласующий кабель для подушки безопасности.Соедините согласующий кабель с подушкой безопасности. Проверьте соединение.Проверьте, чтобы кабель не находился рядом с подушкой безопасности.

Внимание: Удалите все незакрепленные предметы или предметы, контактирующие с подушкой безопасности.

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от подушки безопасности.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение подушки безопасности сиденья (SIPS)

Вставьте ключ и поверните его в положение 1.Разрушьте подушку безопасности, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Снимите разрушенную подушку безопасности с держателя.

Установка надувного занавеса (SIPS) в держателе

Внимание: Используйте личное защитное снаряжение. См. Разрушение неактивированных компонентов SRS, правила безопасност и.

Установите газовый генератор без надувного занавеса в обычное резьбовое соединение на крепежных скобах.

Примечание: Направьте надувной занавес в сторону от пользователя и убедитесь, что он отведен в сторону от газового генератора.

Привинтите монтажные скобы к держателю.

Подключение кабелей к надувному занавесу (IC)

Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.Выберите подходящий согласующий кабель для газового генератора.Подключите согласующий кабель к надувному занавесу. Проверьте соединение.

Внимание: Удалите все незакрепленные предметы или предметы, контактирующие с газовым генератором.

Расположите соединительный кабель так, чтобы пользователь находился на расстоянии 9 м от надувного занавеса.Соедините согласующий кабель с соединительным кабелем, и полностью вытяните провода.Подключите провод к пусковой коробке.Соедините пусковую коробку к полностью заряженному аккумулятору 12 В.

Разрушение надувного занавеса (IC)

Вставьте ключ и поверните его в положение 1.Разрушьте газовый генератор, соединив кулисный переключатель с кнопкой включения.Поверните ключ в положение 0.Снимите ключ с пусковой коробки и храните его так, чтобы он был недоступен для посторонних.

Внимание: Разрушение вызывает нагрев. Используйте плоскогубцы для снятия.

Если согласующий кабель еще подключен, отсоедините его от газового генератора сразу после разрушения. Пользуйтесь перчатками, чтобы не обжечь руки.Снимите разрушенный газовый генератор с держателя.
