Модуль управления постоянного тока/преобразователь постоянного тока (DC/DC) (E400V2)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Снимите модуль управления двигателя (ЕСМ)Модуль управления двигателя (ЕСМ)

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

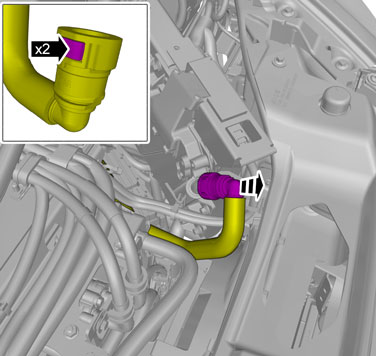

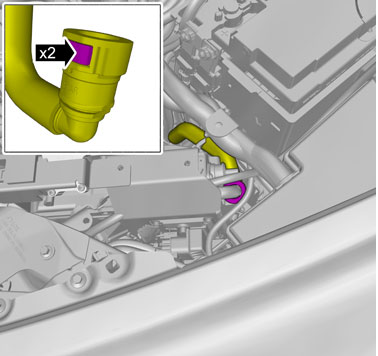

Внимание: Будьте готовы собрать вытекающие жидкости.

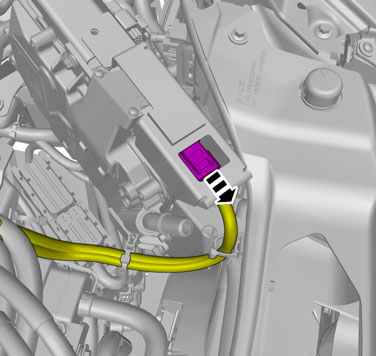

Примечание: Разъем имеет три замка.

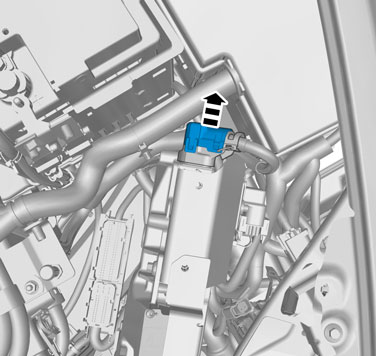

Отсоедините контактный разъем.

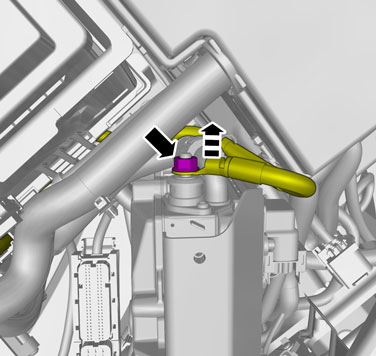

Снимите гайку.🔩 Момент затяжки: 16 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

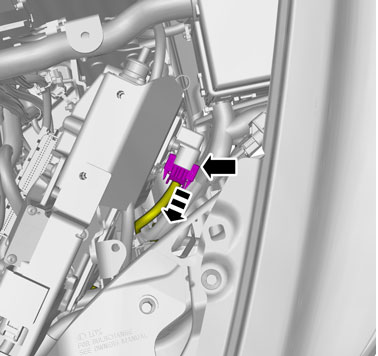

Отсоедините контактный разъем.

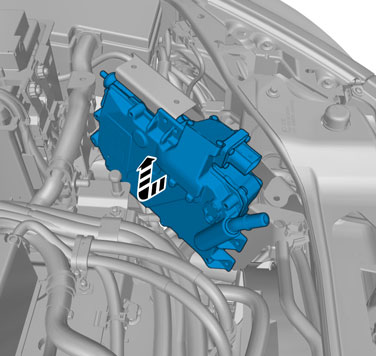

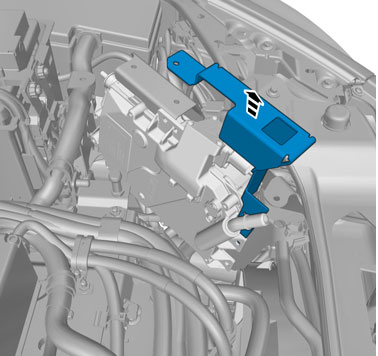

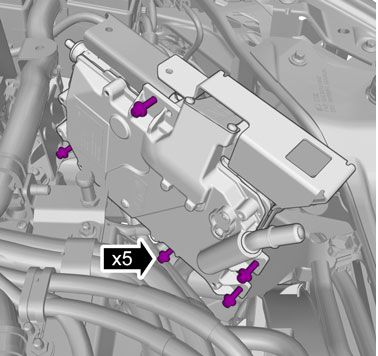

Выверните винты.🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Осторожно: Для информации по установкам параметров и программному обеспечению - см. Технический журнал: TJ 27519.
