Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2009 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительная работа
Выключение зажигания
Выключите зажигание.Снимите центральную консоль согласно: Mittkonsol Mittkonsol.
Снятие
Демонтаж модуля управления общего звукового проигрывателя
Примечание: Будьте осторожны при проведении работ с этим блоков управления так, чтобы не согнуть и не вытянуть световоды.

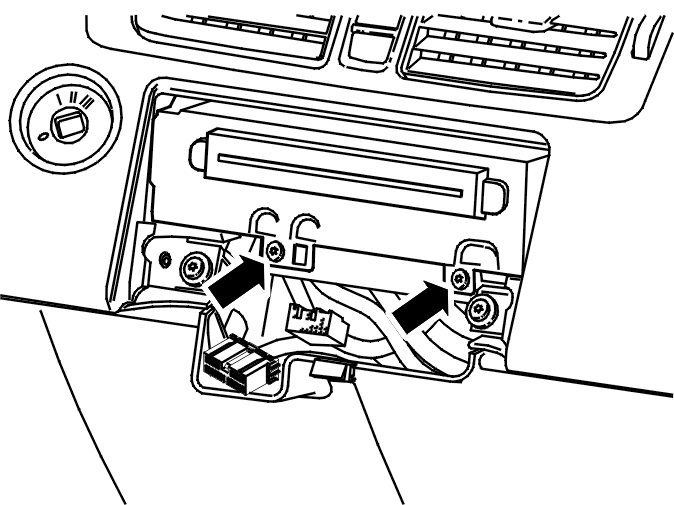

Снимите зажим, 2 шт., нажав в сторону и вниз.

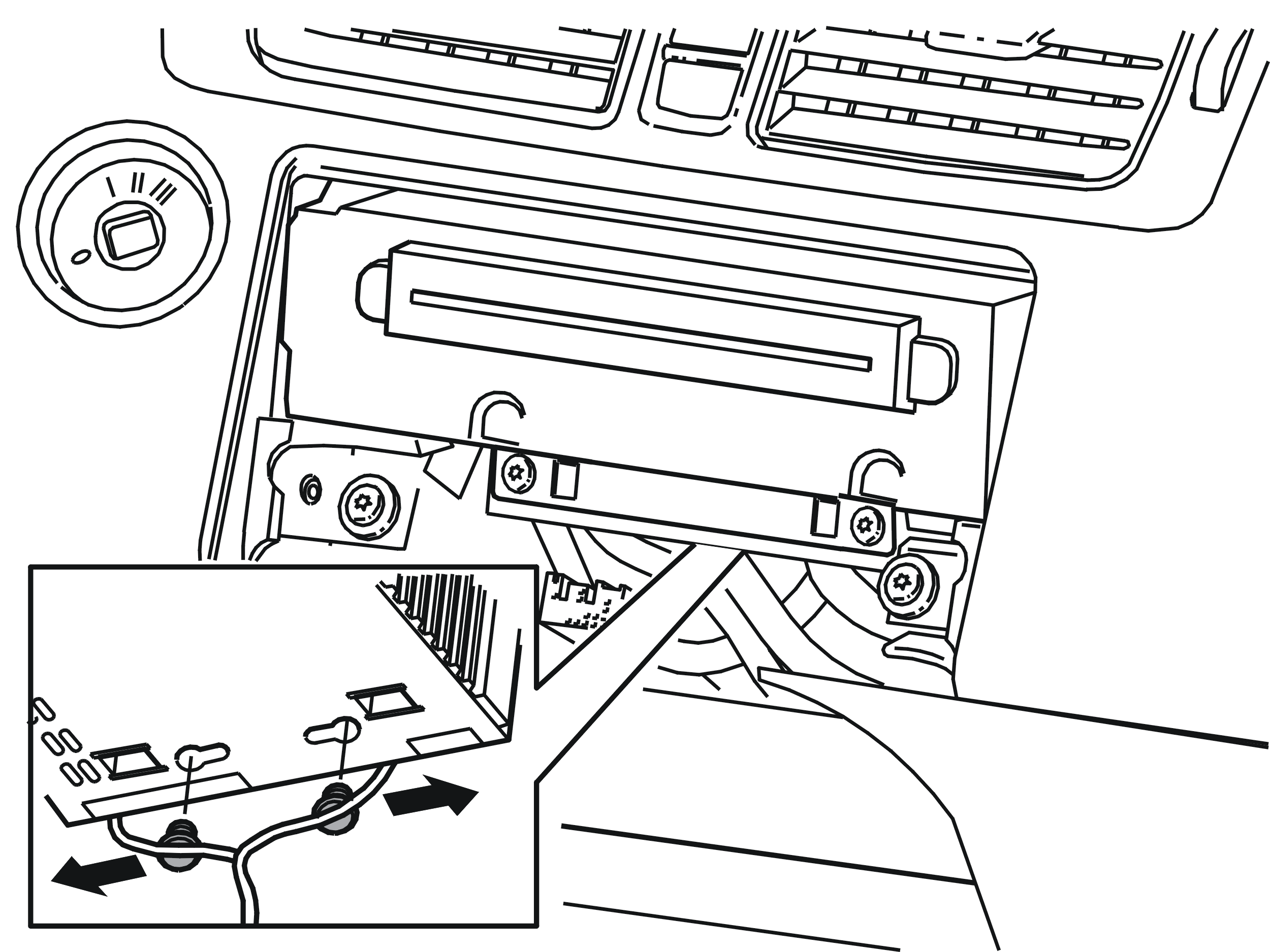

Снимите:
- болты блока управления, 2 шт.
- блок управления общего звукового проигрывателя, выдавив снизу задний край
- контактные группы, 3 шт.
Установка на место
Установка модуля управления общего звукового проигрывателя
Примечание: Убедитесь в отсутствии грязи в оптических разъемах.
Радиус изгиба световодов должен быть не меньше 25 мм.
Установите:
- контактные группы, 3 шт.
- зажим, 2 шт.
- блок управления общего звукового проигрывателя, заведите направляющий штифт в отверстие позади блока управления
- болты блока управления, 2 шт.
Завершающая стадия работы
Установка на место центральной консоли
Установите на место центральную консоль согласно: Mittkonsol Mittkonsol.
Заказ программного продукта
Закажите программный продукт. Заказ ПО.
