Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007 |
| C70 (06-) | — | 2006, 2007 |
| S40 (04-) | — | 2004–2007 |
| V50 | — | 2004–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие центральной консоли

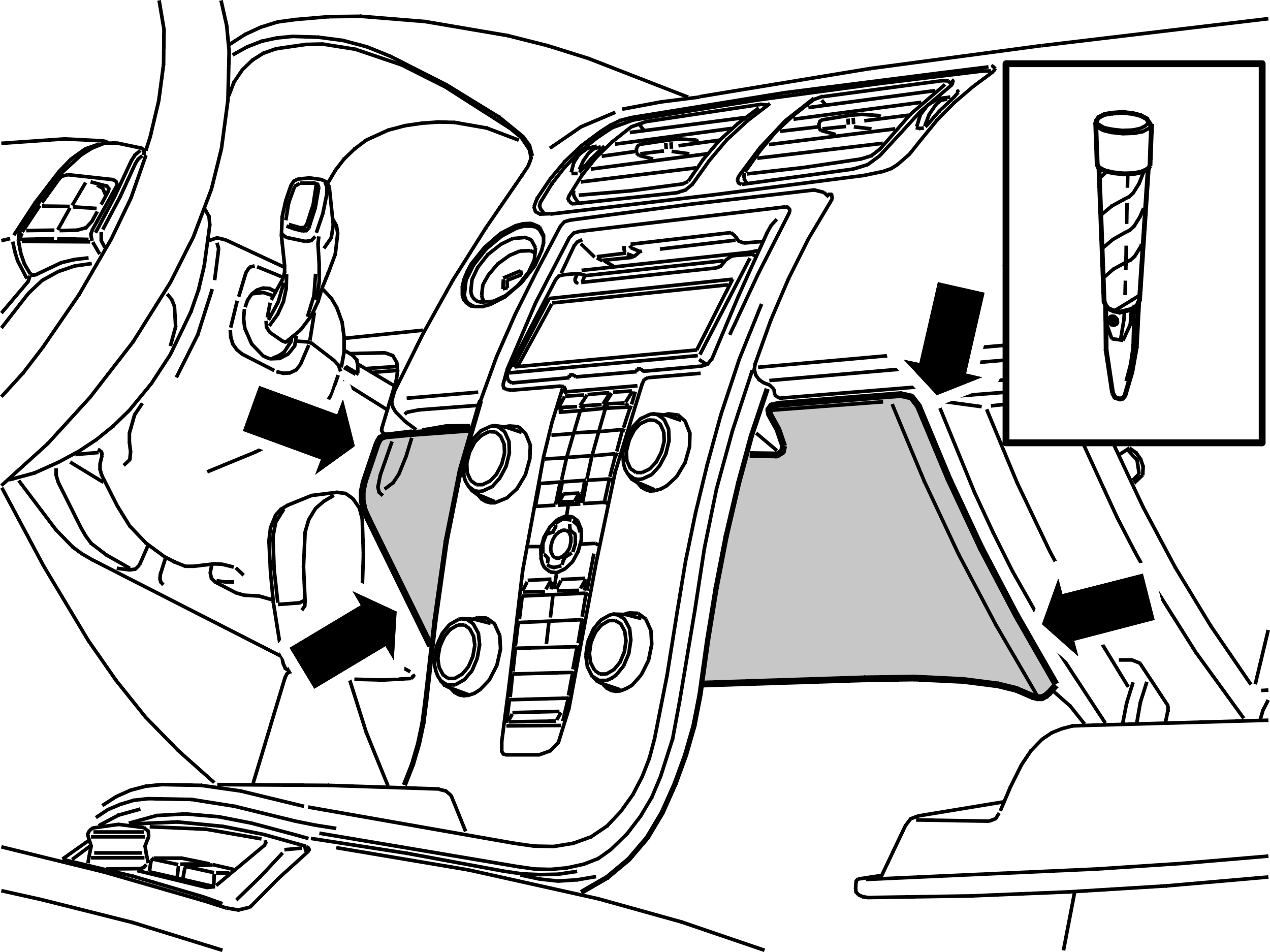

Снимите панель внутри центральной консоли. Закреплено 4 скрытыми зажимами.

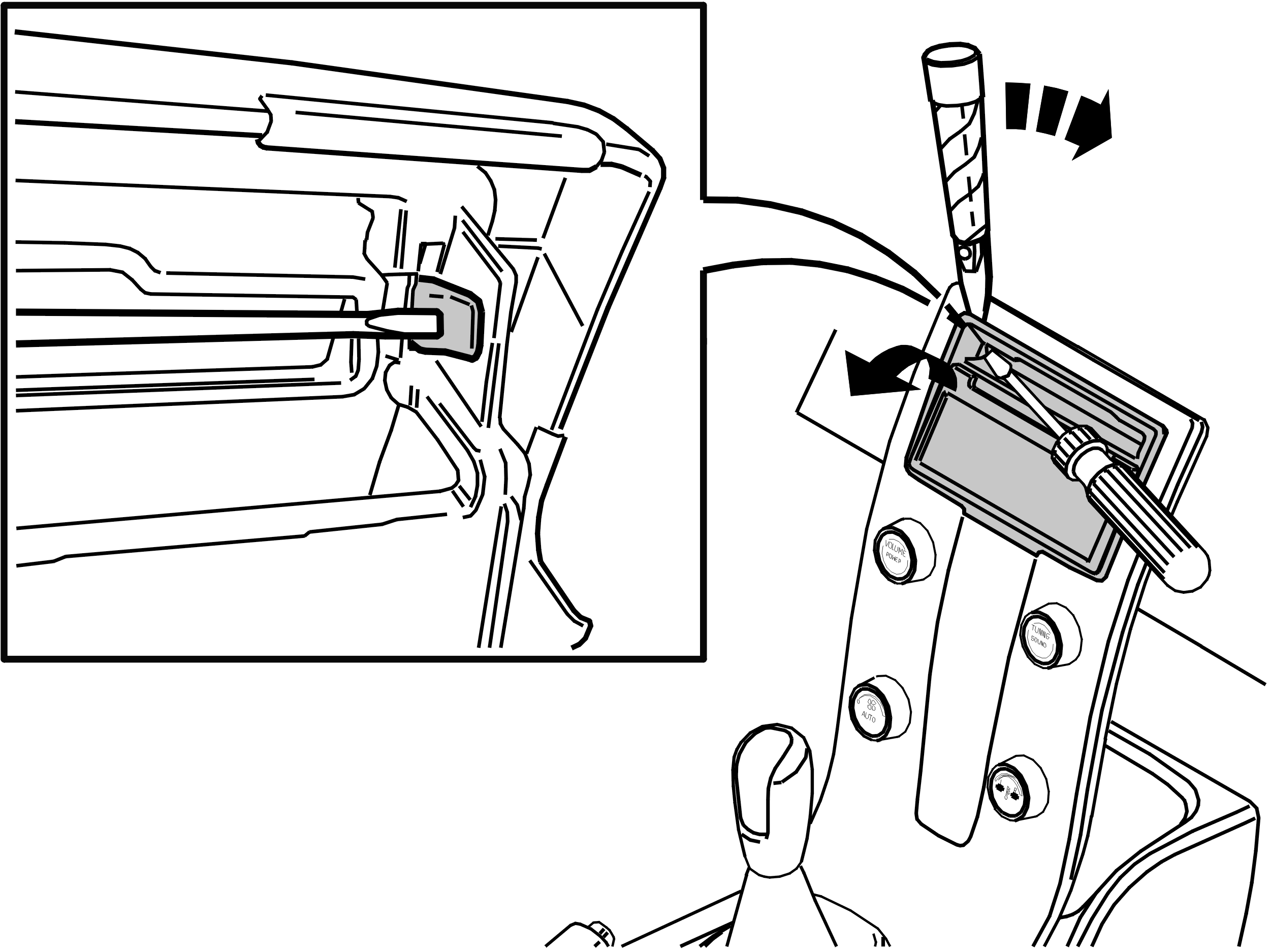

С помощью маленькой отвёртки нажатием введите замковую дужку в один из верхних углов радиопанели.Осторожно отогнув край радиопанели с помощью пазового бруска из пластмассы, освободите одну её сторону. То же самое проделайте на другой стороне и отведите затем радиопанель назад в автотранспортном средстве. Потяните за радиопанель вверх до её освобождения.
Подсказка: Если панель трудно освободить, нажатием вновь зафиксируйте её по обеим сторонам и начните сначала. Начните на противоположной стороне по сравнению с предыдущей попыткой.

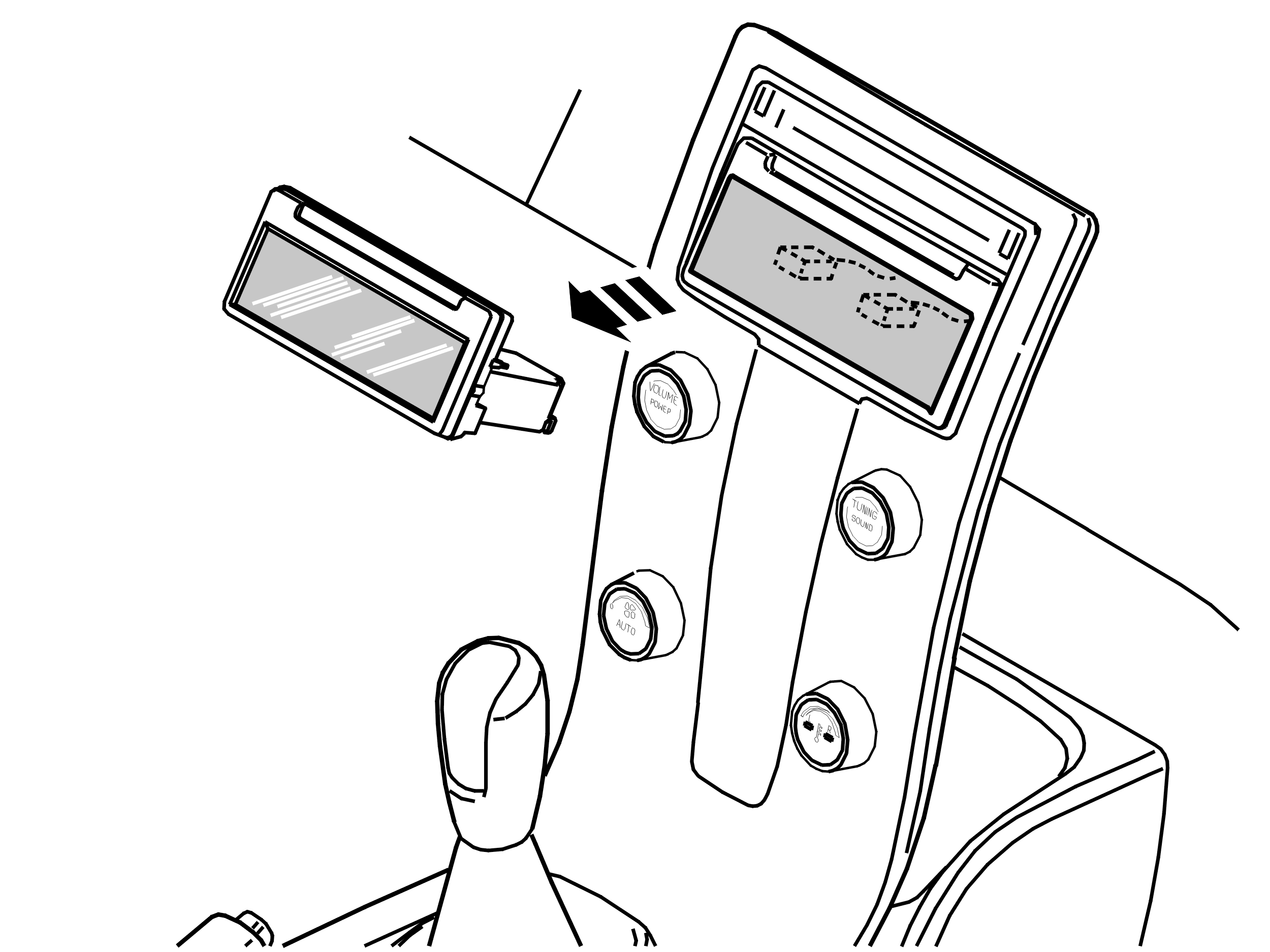

Снимите модуль управления информационно-развлекательной системы (ICM). Закреплено 2 скрытыми зажимами.
Подсказка: Захватите двумя руками модуль управления информационно-развлекательной системы (ICM). Вытолкните модуль управления прямо из центральной консоли.
Снимите:
- 2 разъема с модуля управления информационно-развлекательной системы (ICM)
- разъем с центральной консоли.

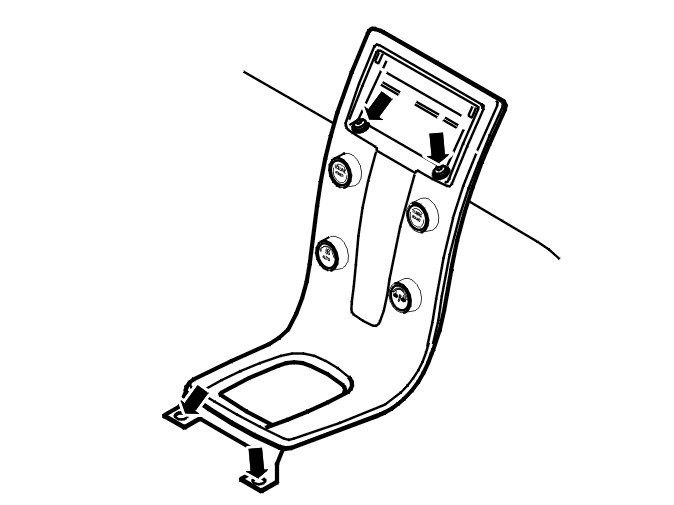

Отцепите кожух рычага переключателя передач.Поднимите/выньте центральную консоль.
Перестановка компонентов
Снятие деталей, подлежащих перенесению
Снимите:

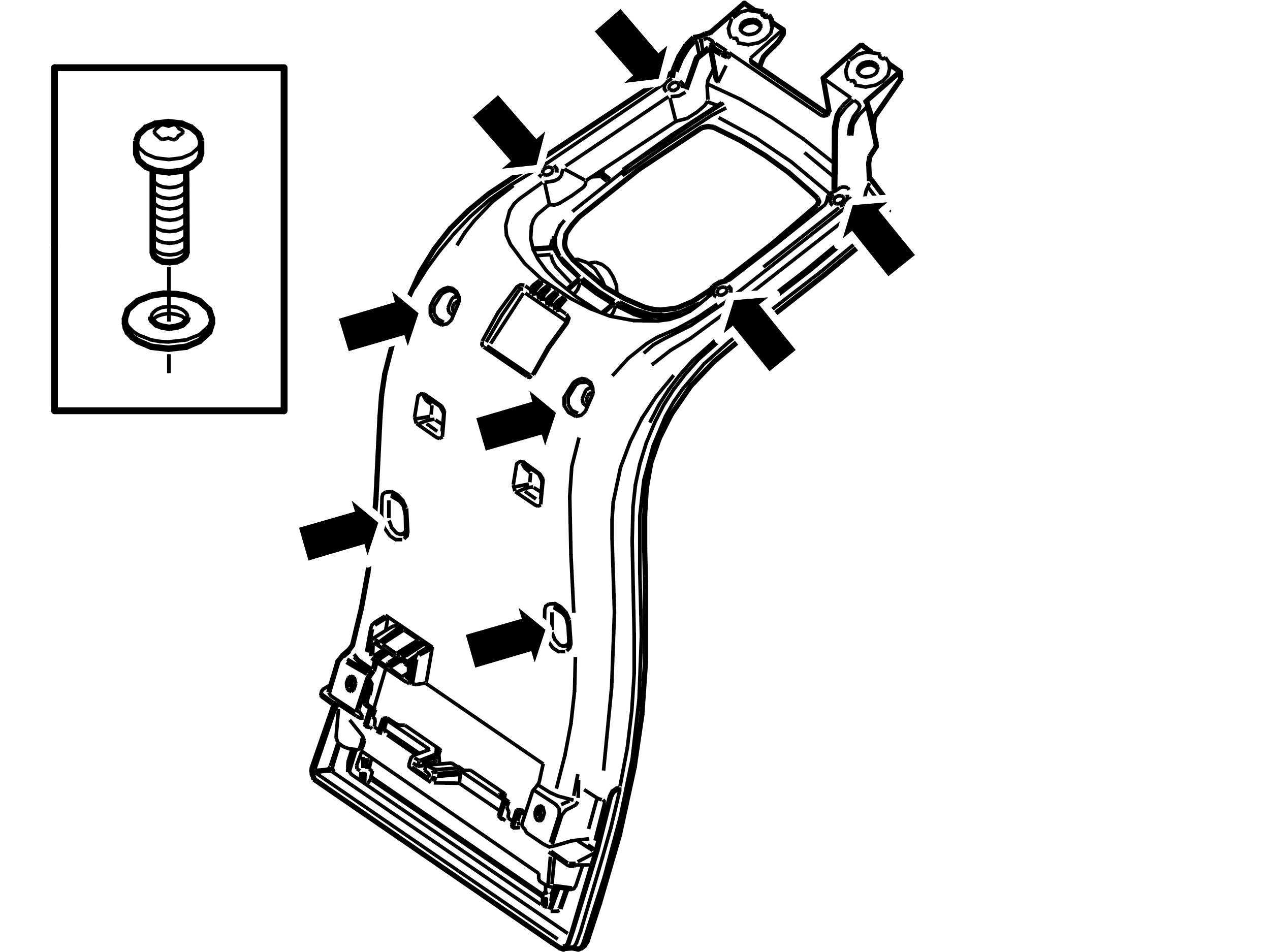

- 8 винтов.
- заднюю секцию центральной консоли

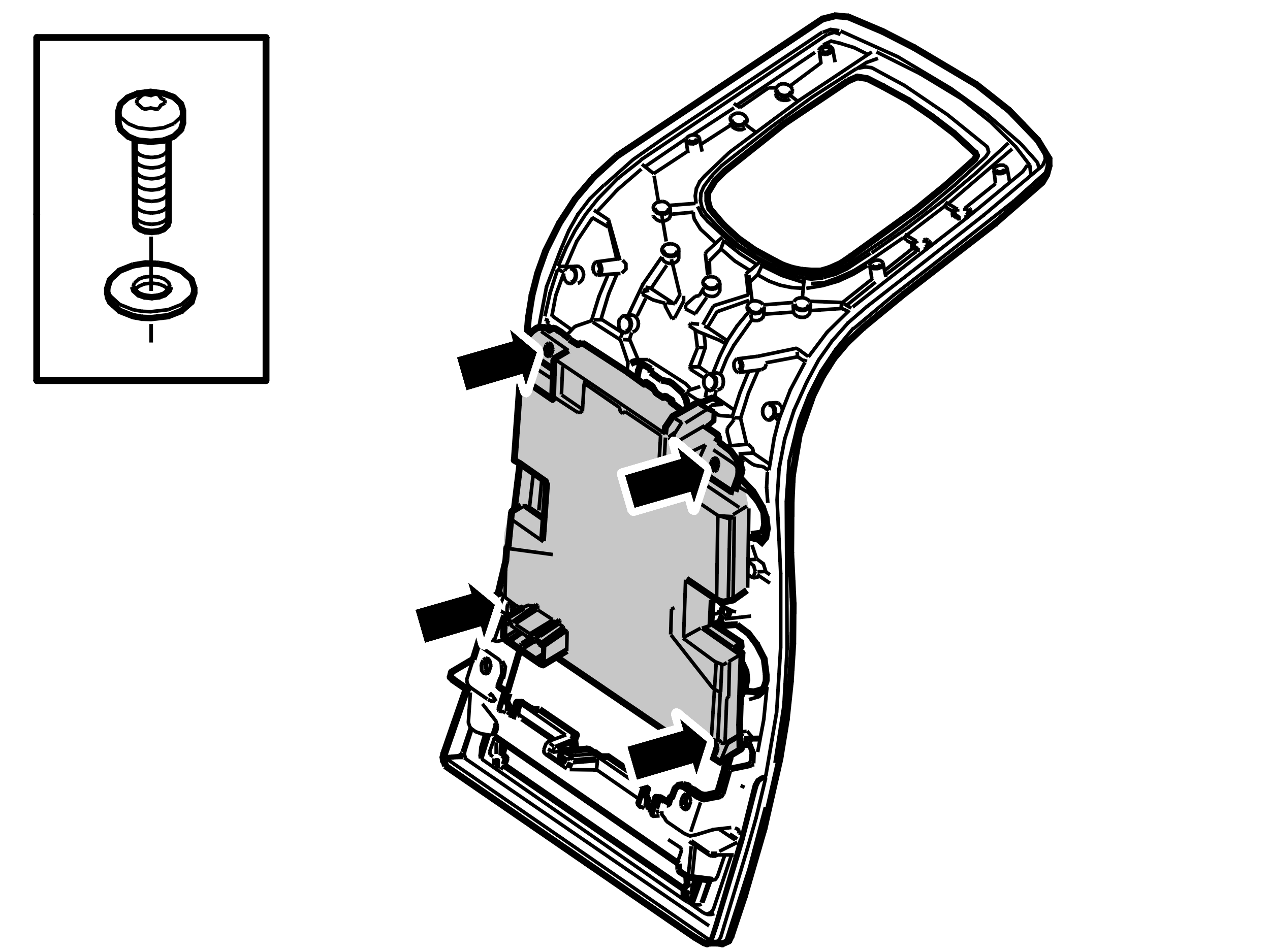

- 4 винта
- модуль системы управления микроклиматом (CCM).
Установка перенесённых деталей
Осторожно: Затягивайте винты осторожно. Есть опасность возникновения трещин.
Установите:
- модуль системы управления микроклиматом (CCM) на передней секции центральной консоли
- 4 винта. Затяните. См.: Åtdragningsmoment
- заднюю секцию центральной консоли
- 8 винтов. Затяните. См.: Åtdragningsmoment.
Установка
Установка на место центральной консоли
Установите:
- кожух рычага переключателя передач
- центральную консоль
- винты, 4 шт. Затянуть
- панель. См. Электрическая розетка на 12 В
- разъем центральной консоли
- 2 разъема модуля управления информационно-развлекательной системы (ICM)
- модуль управления информационно-развлекательной системы (ICM). Закреплено 2 скрытыми зажимами
- панель магнитолы
- панель внутри центральной консоли. Закреплено 4 скрытыми зажимами.
