Модуль управления, обогреватель охлаждающей жидкости двигателя, замена (2002, 2003)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Снимите:

• накладку бампера. См.Оболочка, бампер передний, замена (S80),Оболочка, бампер передний, замена (V70),Оболочка, бампер передний, замена (V70XC)или Оболочка, бампер передний, замена (S60)
• два верхних винта (как показано на иллюстрации) и центральный винт на левом скользящем креплении
• левый воздухоотражатель.

Снятие модуля управления обогревателя охлаждающей жидкости двигателя

При замене модуля управления следует принимать во внимание следующее:

• Если модуль управления переставляется с одного автомобиля на другой, не забудьте записать все коды неисправности и сроки эксплуатации, прежде чем снимать модуль управления с автомобиля
• Всегда проверяйте, чтобы выводы или штырьки в разъемах модуля управления не были согнуты или повреждены. Это возможно послужило причиной неисправности.

Перережьте ленточный хомут, прикрепляющий кабельную секцию к модулю управления.Снимите модуль управления. Снимите 2 гайки.

Подсказка: Ослабьте самую верхнюю гайку. Оставьте его на месте, вкрученным на несколько оборотов.

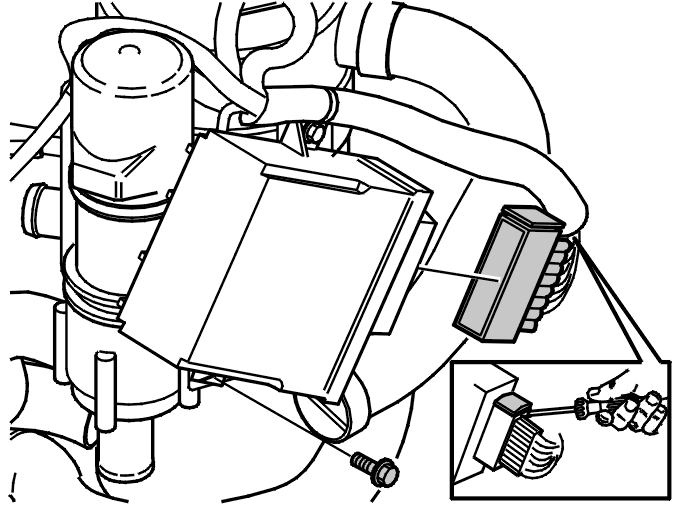

Стяните модуль управления с крепления.Расположите отвертку между разъемом модуля управления и его запирающей рукояткой (как показано на иллюстрации). Поверните отвертку, чтобы освободить защелку.Продолжайте тянуть запирающую рукоятку наружу до тех пор, пока разъем не отсоединится от модуля управления.

Установка модуля управления обогревателя охлаждающей жидкости двигателя

Установите выключатель, вдавив запирающую рукоятку.Расположите модуль управления. Затяните гайки (2xM6). Затяните до2 Н·м.

Заключительная проверка

Проверьте работу обогревателя. Проверьте функционирование обогревателя. См.Обогреватель охлаждающей жидкости двигателя, проверка работы.Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности.

Установите:

• два верхних винта (как показано на иллюстрации) и центральный винт на левом скользящем креплении
• накладку бампера. См.Оболочка, бампер передний, замена (S80),Оболочка, бампер передний, замена (V70),Оболочка, бампер передний, замена (V70XC)или Оболочка, бампер передний, замена (S60)
• воздухоотражатель
• провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.
