Оболочка, бампер передний, замена (5)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите рычаги стеклоочистителей, если автомобиль оборудован стеклоочистителями фар. См.Рычаг стеклоочистителя, фара, замена.

Снятие оболочки переднего бампера

Снимите:

• левую и правую отделочную накладку.

• два винта. Используйте длинную 13 мм насадку
• шесть зажимов на верхней стороне оболочки
• четыре зажима под бампером.

Ослабьте один винт (2), оставив винт закрученным на три витка резьбы.Вдавите винт так, чтобы вышла головка винта и скользящее крепление освободилось.Отсоедините разъем противотуманного фонаря.Повторите на другой стороне.

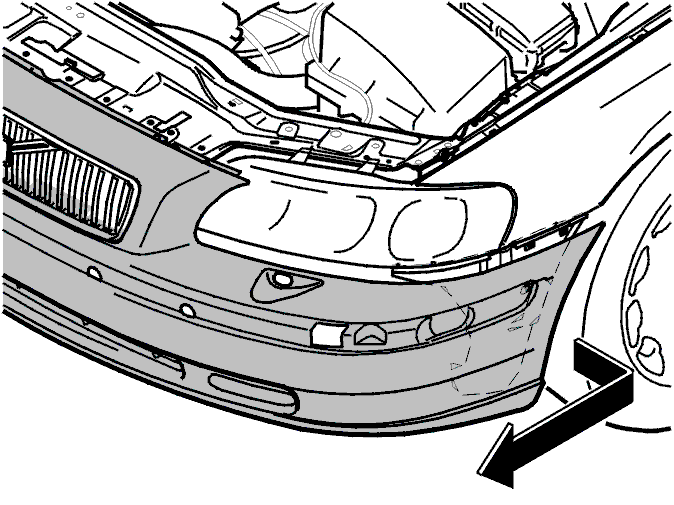

Потяните бампер вперед, одновременно оттягивая обе стороны наружу, так чтобы края освободились от скользящего крепления.

Подсказка: Эту операцию легче выполнять вдвоем.

Перестановка компонентов

Автомобили с противотуманными фонарями:
Разрежьте тисненую накладку (1). Обрежьте вокруг наружной отметки (2).Сначала частично прорежьте паз в накладке вокруг отметки. Он будет выполнять роль шаблона для разрезания.Осторожно прорежьте остальную часть накладки.Снимите вырезанную накладку и подровняйте края, если необходимо.

Подсказка: Используйте горячий нож.

Переставьте противотуманные фонари. См.Противотуманные фонари, передние, замена.

Переставьте:

• решетку. См.Решетка радиатора, замена
• центральную отделочную накладку
• держатель номерного знака и номерной знак.

Установка оболочки переднего бампера

Выровняйте выступы (3) на бампере в каналах (4) на скользящем креплении. Нажмите в верхней части, чтобы выступы закрепились.Вдавите накладку бампера до упора.Установите два винта

Подсказка: Эту операцию легче выполнять вдвоем.

Затяните два винта скользящих креплений. Убедитесь, что скользящие крепления захватывают накладку бампера.

Установите:

• шесть зажимов на верхней стороне оболочки
• разъемы противотуманных фонарей
• четыре зажима под бампером
• левую и правую отделочную накладку.

Установите рычаги стеклоочистителей, если автомобиль оборудован стеклоочистителями фар. См.Рычаг стеклоочистителя, фара, замена.
