Модуль управления, люк в крыше, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Закройте люк в крыше.Выключите зажигание.

Выньте ключ.

Примечание: После вынимания ключа подождите одну минуту, прежде чем начинать работу.

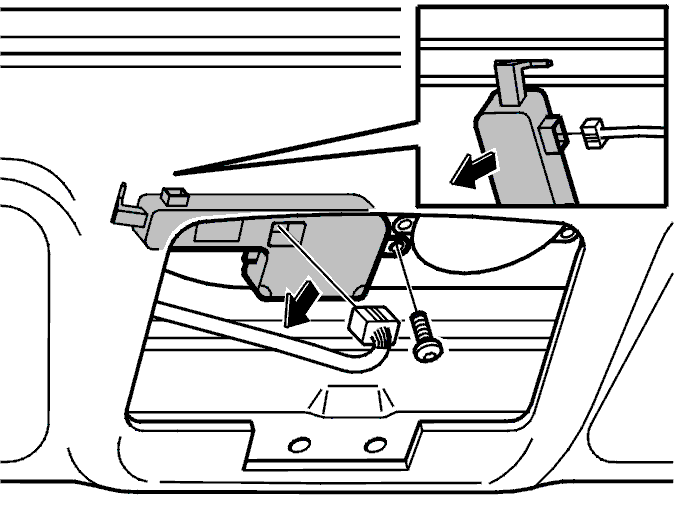

Снятие модуля управления люка в крыше

Снимите:

• верхний электронный модуль (UEM). См. Верхний электронный модуль (UEM)/зеркало заднего вида, замена
• первый разъем
• 1 винта.

Отсоедините модуль управления и снимите его в направлении вниз.

Снимите:

• второй разъем
• модуль управления люка в крыше.

Установка модуля управления люка в крыше

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• малый разъем
• модуль управления
• 1 винт M6. Затяните
• большой разъем
• верхний электронный модуль (UEM). См. Верхний электронный модуль (UEM)/зеркало заднего вида, замена.

Откалибруйте модуль управления люка в крыше. См. Модуль люка в крыше (SRM), калибровка.
