Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | — | 2006, 2007 |
| V70 (00-08) | — | 2006, 2007 |
Примечание: Поскольку иллюстрации в этой информации используются для различных модельных лет и/или моделей, могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Предварительные работы
Информация
Осторожно: Новое программное обеспечение можно заказывать только, когда в автомобиль устанавливается блок управления. При заказе считывается идентификация нового блока управления, что очень важно для заказа правильного программного продукта.
Осторожно: Подождите одну минуту после выключения зажигания. С главного реле должно сброситься напряжение до того, как блок управления вынут из автомобиля. Если вентилятор охлаждения двигателя продолжает работать после выключения зажигания, подождите еще одну минуту после его остановки.
Снятие проводки аккумуляторной батареи
Примечание: Переведите рычаг переключателя передач в нейтральное положение.
Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.
Снятие

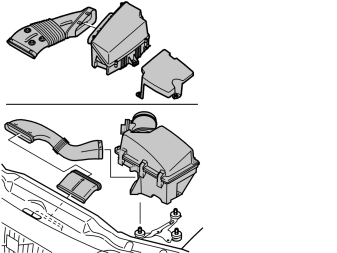

Снятие корпуса воздухоочистителя
Снимите:
- шланг подачи свежего воздуха
- узел корпуса воздухоочистителя с его соединений
Снятие блока управления трансмиссии (ТСМ)
Осторожно: Не дотрагивайтесь руками до соединяющего штифта блока управления. Компоненты блока управления могут быть повреждены статическим электричеством.
Снимите:
- контактный разъем (1), 1 шт.
- гайку (3), 1 шт.
- рычаг селектора передач
- болты (2), 3 шт.
- блок управления с осторожностью, чтобы не повредить штифт.
Установка на место
Примечание: Моменты затяжки см.: Момент затяжки.
Установка на место блока управления трансмиссии (ТСМ)
Примечание: Убедитесь, что стрелки совмещены, и рычаг переключения передач находится в нейтральном положении.
Установите:
- блок управления с осторожностью, чтобы не повредить штифт
- болты М8, 3 шт.
- контактный разъем, 1 шт.
- рычаг переключения передач, гайку, 1 шт. Затяните согласно: Момент затяжки.
Установка корпуса воздухоочистителя (ACL)
Установите:
- шланг подачи свежего воздуха
- узел корпуса воздухоочистителя и его соединения
Установка на место проводки аккумуляторной батареи
Установите на место отрицательный провод аккумуляторной батареи согласно: Аккумуляторная батарея, отсоединение.
Завершающие работы
Заказ программного продукта
Закажите программный продукт согласно: 9438291.
Проверка и калибровка
Убедитесь, что при замене коды ошибок не оказались сохраненными в блоке управления.
Проведите калибровку датчика положения передач, см. Коммуникация в автомобиле.
