Модуль управления коробки передач (TCM) (D5244T8, D5244T9)

Информация

Осторожно: Вы можете заказать программное обеспечение только в случае установки модуля управления. Устройство VIDA считывает идентификацию нового модуля управления, необходимую для заказа правильного программного обеспечения.

Осторожно: Подождите одну минуту после выключения зажигания. Главное реле должно быть отключено от электропитания, прежде чем модуль управления может быть снят с автомобиля. Если вентилятор охлаждения двигателя продолжает работать после выключения зажигания, подождите, пока он не остановится. Затем подождите еще минуту.

Отсоединение отрицательного провода аккумулятора

Зажигание выкл.

Примечание: Переведите рычаг переключателя передач в нейтральное положение.

Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Снятие корпуса воздухоочистителя

Снимите:

• корпус воздушного фильтра (ACL)
• шланг нагнетания воздуха от смесителя.

Снятие модуля управления коробки передач (TCM)

Осторожно: Не прикасайтесь пальцами к штырьковым выводам модуля управления. Статическое электричество (разряд статического электричества) может повредить компоненты в модуле управления.

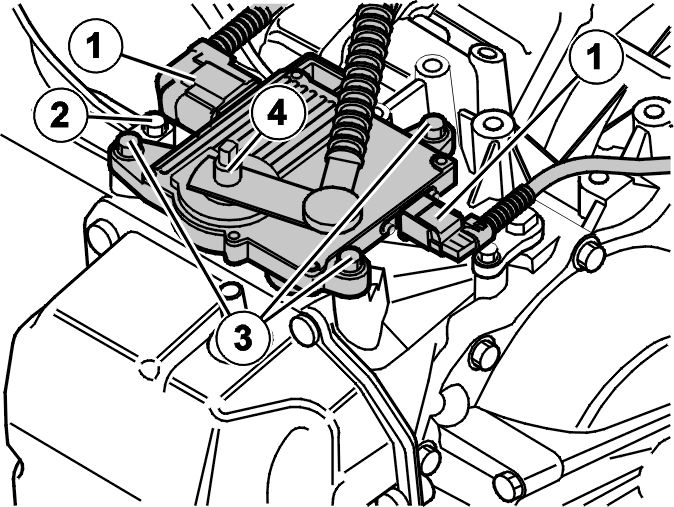

Снимите:

• 2 разъема (1)
• винт M8 кронштейна (2)
• кронштейн
• 3 винта M8 (3)
• гайку (4)
• рычаг
• модуль управления. Не повредите штырьковые выводы.

Установка модуля управления коробки передач (TCM)

Примечание: Убедитесь, что стрелки находятся друг напротив друга.

Примечание: Переведите рычаг переключателя передач в нейтральное положение.

Установите:

• модуль управления. Не повредите штырьковые выводы
• 3 винта M8
• кронштейн
• винт M8 кронштейна
• 2 разъема
• рычаг, 1 гайка. Затяните. См.: Åtdragningsmoment.
• отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение

Установка модуля воздухоочистителя

Установите:

• шланг нагнетания воздуха.
• корпус воздухоочистителя

Заказ программного обеспечения

Закажите программное обеспечение согласно:

Проверка кодов неисправности

Убедитесь, что при проведении ремонта не было зарегистрировано никаких кодов неисправности.

Калибровка датчика выбранной передачи

Откалибруйте датчик выбранной передачи согласно системе связи автомобиля VIDA, функциональная группа 4, модуль управления коробки передач (TCM).
