Модуль управления (1992, 1993)

Применимость

Расположение

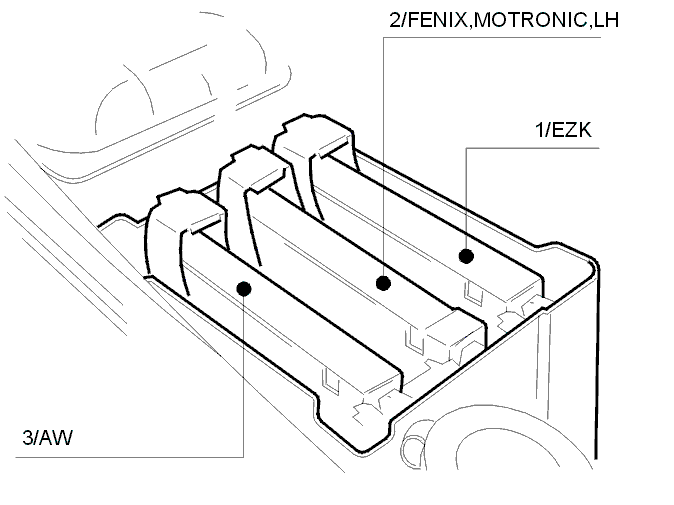

Модуль управления трансмиссии (TCM) находится в корпусе модуля управления в моторном отсеке, позиция № 3, вместе с другим модулями управления систему управления двигателя.

Маркировка

В маркировке, нанесенной на модуле управления, указывается Шифр и заводской номер.

• 1Шифр Volvo
• 2Код обозначения
• 3Версия чертежей Volvo
• 4Заводской номер
• 5Номер в соответствии со спецификацией автомобиля, код типа
• 6Расположение, отсек № 3 в блоке модуля управления

Типы

В системе используется два основных модуля управления, оба, когда это относится к трансмиссии и двигателю.

ГРУППА I:

AW50-42, Fenix 5.2 и EZ129K/LH3.2 для вариантов двигателей, приведенных в таблице на странице 5,2. Для всех подключений используется напряжение питания для сигналов, равное 3 В.Номер и тип детали

ГРУППА II:

AW50-42, Fenix 5.2 и Motronic 4.3 для двигателей B5202S, B5252S, B5254S и B5234T, как указано в таблице на странице 5,2. Для подключения модуля управления трансмиссии, которые подключены к системе управления двигателя используется напряжение питания сигналов 12 В. Смотрите также GC. AW50-42 Описание сигналов и GD. Разъемы блока электроники/модуля управления. Номер и тип детали.AW50-42, Fenix 5.2 и Motronic 4.3 для двигателей B5202S, B5252S, B5254S и B5234T показаны в таблице на странице 5,2. Для подключений модуля управления трансмиссии, которые подключены к модулю управления двигателя, используется напряжение питания сигналов 12 В. Смотрите также GC. AW50-42 Описание сигналов и GD. Разъемы блока электроники/модуля управления. Разъем A, #A1-#A30Разъем B, #B1-#B30Разъемы между электронными блоками/модулями управления.
