Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2005 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Зажигание выкл.Снимите кронштейн панели среды на приборной панели / панели информационно-развлекательной системы. См. Модуль управления минидисками / компакт-дисками, замена.
Снятие

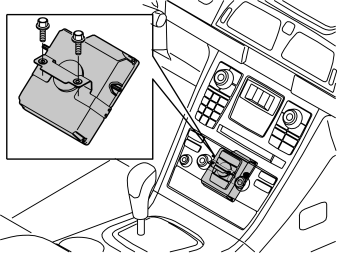

Выверните 2 винтов.Отсоедините разъемы.Снимите модуль телефона (PHM) и кронштейн.
Установка
Примечание: Проверьте, чтобы на оптических контактах не было грязи.
Подсоедините разъемы

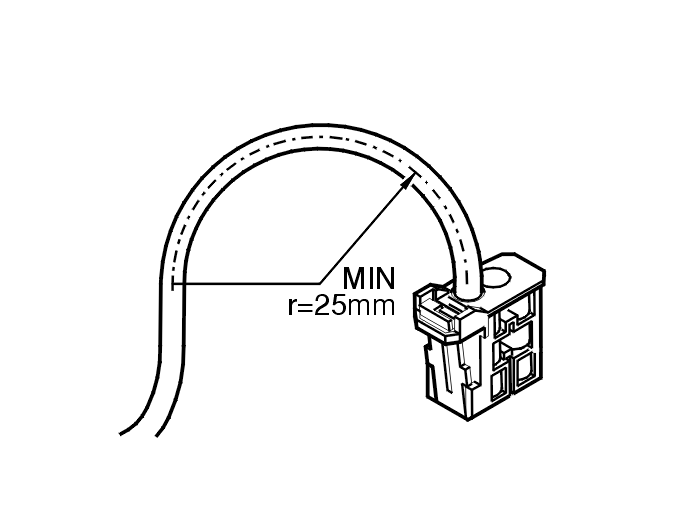

Примечание: Радиус изгиба световодов и кабелей антенны должен быть не менее 25 мм.
Установите модуль телефона (PHM) и кронштейн.Установите и затяните винты.

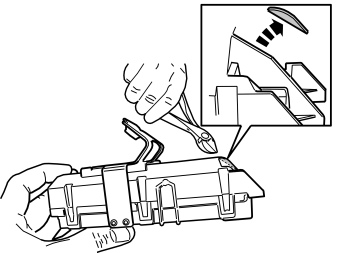

Подсказка: Чтобы было легче вставить узел управления, можно отрезать округленный угол на одном уровне с краем узла управления, см. иллюстрацию.
Примечание: Автомобили до номера шасси 167156 не нуждаются в жгуте проводки адаптера между контактным разъемом и антенной нового телефонного узла (PHM).
Заключительные операции
Установите кронштейн панели среды на приборной панели / панели информационно-развлекательной системы. См. Модуль управления минидисками / компакт-дисками, замена.
Примечание: После замены модуля телефона (PHM) необходимо заказать новое программное обеспечение и запрограммировать модуль.
Заказ программного обеспечения
Закажите программное обеспечение. См. 9438270.
Программирование модуля управления
Запрограммируйте новый модуль управления. См. 9438270.
Проверка работы
Проверьте функционирование.
