Модуль рулевого колеса, рулевое колесо и контактный барабан, замена

Регулировка положения рулевого колеса

Положение рулевого колеса регулируется согласно Подготовка, Снятие модуля рулевого колеса, Снятие рулевого колеса, Установите рулевое колесо и Установите модуль рулевого колеса.

Подготовка

• Если установлена магнитола с кодом защиты от кражи, запишите этот код.
• Выключите зажигание.
• Отсоедините отрицательный провод аккумулятора.

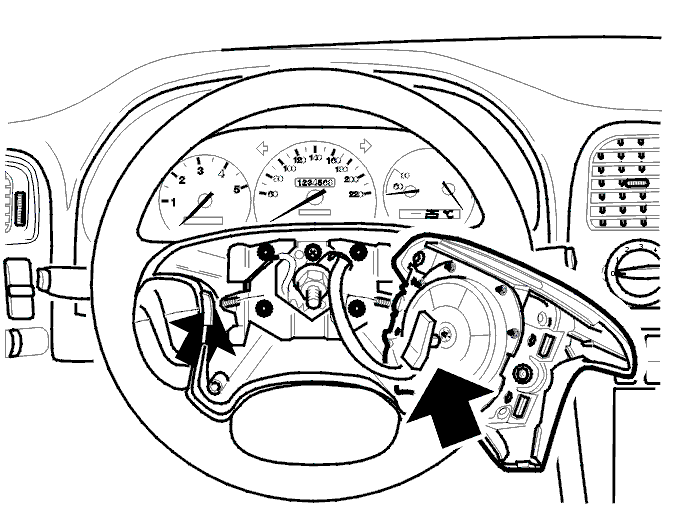

Снятие модуля рулевого колеса

• Поверните ключ зажигания в положение I для разблокирования замка рулевого колеса.
• Отверните два винта torx (Тх 30) на задней стороне рулевого колеса.
• Поверните рулевое колесо, чтобы получить доступ к винтам.
• Отсоедините разъем и выньте модуль рулевого колеса.
• Правила обращения с несработавшим модулем рулевого колеса, см. в Правила обращения с несработавшими модулями надувных подушек бе зопасности/пиротехническими натяжными устройствами ремней безопаснос ти.

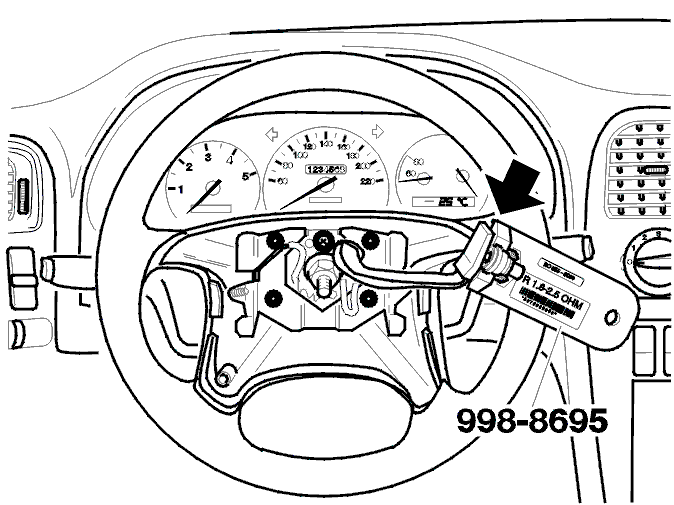

Подсоединение специального инструмента 998 8695 к разъему модуля рулевого колеса

• Подсоедините специальный инструмент 🔧 TESTATRAPP (SRS)к разъему модуля рулевого колеса.Это делается для того, чтобы во время езды бортовая диагностическая система (OBD) SRS не регистрировала код неисправности.
• При включенном зажигании, и когда ни специальный инструмент, ни модуль рулевого колеса не подсоединены, регистрируется код неисправности для разрыва цепи. (Коды неисправности должны быть стерты.)

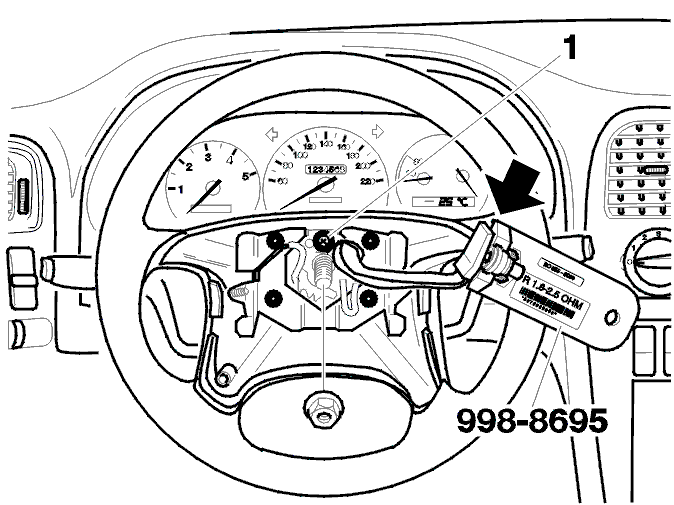

Снятие рулевого колеса

• Установите автомобиль так, чтобы колеса были направлены прямо вперед.
• Отверните центральный болт рулевого колеса.
• Зафиксируйте рулевое колесо.
• Выверните болт, находящийся в пластмассовой полосе, из рулевого колеса и поверните его в положение запирания (1) с тем, чтобы закрепить контактную катушку.
• Пометьте рулевое колесо и вал рулевого колеса для их последующей установки обратно.
• Отверните центральную гайку и снимите рулевое колесо (скрутите/потяните и снимите его).
• Отсоедините специальный инструмент 🔧 TESTATRAPP (SRS).

Осторожно: Нельзя поворачивать рулевое колесо, когда контактная катушка заблокирована. Штифт контактной катушки будет сломан.

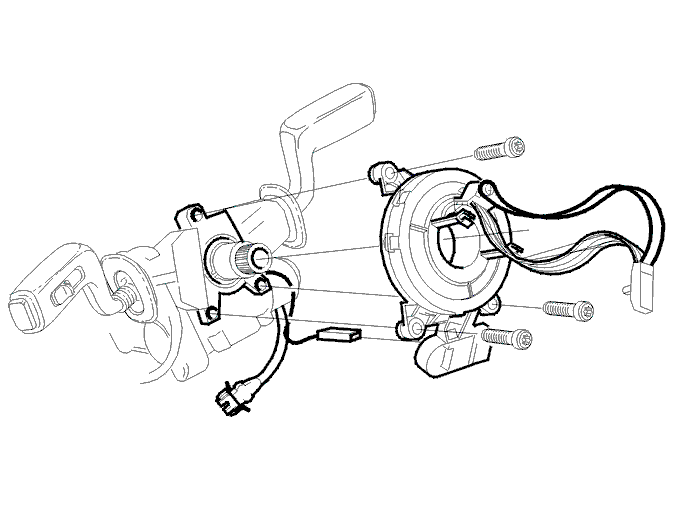

Снятие контактной катушки

Снимите:

• Оранжевый разъем.
• Винты torx (2х).
• Контактную катушку, надавив на крепежную шпонку.
• Разъем кабеля звукового сигнала.

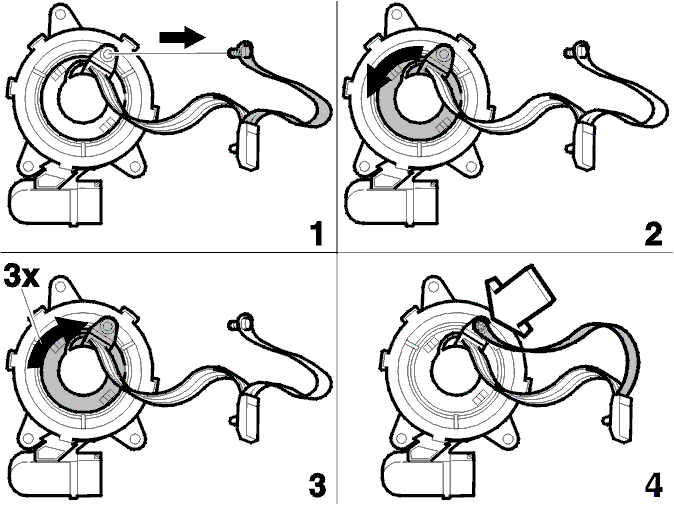

Установка контактной катушки в среднее положение

Осторожно: Новая контактная катушка поставляется в среднем положении, с установленным стопорным винтом. Убедитесь, что стопорный винт закреплен, как показано на иллюстрации.

• Выверните стопорный винт так, чтобы стало возможно повернуть контактную катушку.
• Поверните контактную катушку до конца вправо.
• Поверните контактную катушку влево примерно на три оборота.
• Отверстие винта должно быть в положении "1 час", как показано на иллюстрации.
• При помощи стопорного винта зафиксируйте контактную катушку в этом положении.

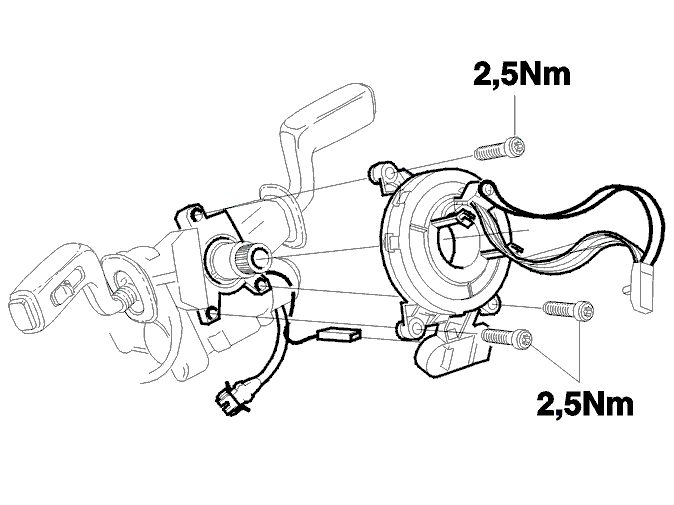

Установите контактную катушку

• Подсоедините оранжевый разъем к контактной катушке.
• Установите контактную катушку на место и вдавите ее с усилием на крепежную шпонку. Затяните винты контактной катушки с моментом затяжки 2,5 Н·м.
• Подсоедините разъем кабеля звукового сигнала.
• Убедитесь, что проводка не зажата.
• Нанесите смазку для контактов на направляющую для обеспечения хорошей проводимости.

Если стопорный винт не затянут перед установкой контактной катушки, сначала сделайте это, согласно Установка контактной катушки в среднее
положение.

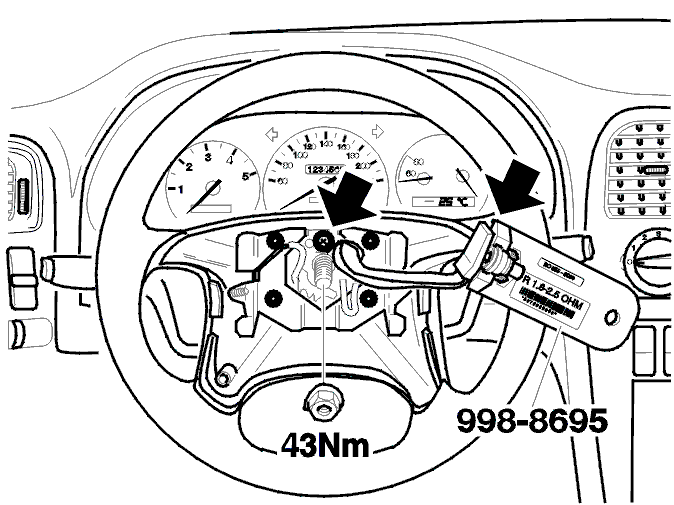

Установите рулевое колесо

Осторожно: Нельзя поворачивать рулевое колесо, когда контактная катушка заблокирована. Штифт контактной катушки будет сломан.

Протяните проводку контактной катушки через отверстие в рулевом колесе.

Примечание: Перенесите разметку перед началом установки нового рулевого колеса.

Установите:

• Рулевое колесо в правильное положение в соответствии с разметкой.
• Болт рулевого колеса, затяните рукой.
• Специальный инструмент 🔧 TESTATRAPP (SRS) на разъем модуля рулевого колеса.
• Выверните болт из контактной катушки и заверните его в рулевое колесо.

Затяните центральный болт рулевого колеса моментом 43 Н·м.

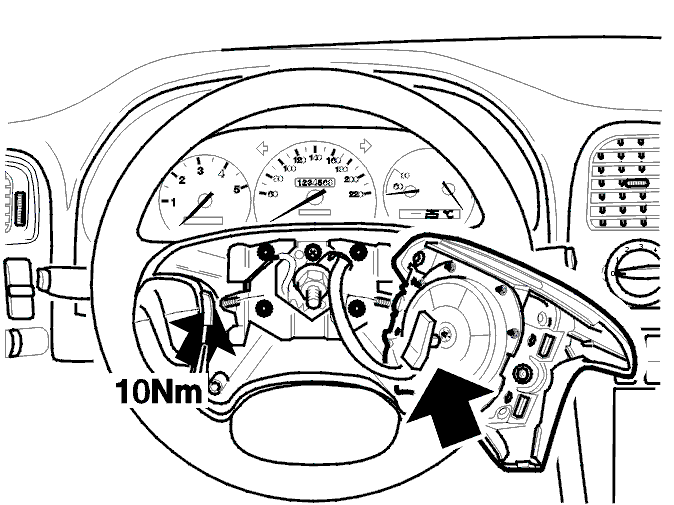

Установите модуль рулевого колеса

Осторожно: Отсоедините отрицательный провод аккумулятора.

• Отсоедините специальный инструмент 🔧 TESTATRAPP (SRS).
• Поверните ключ зажигания в положение I для разблокирования замка рулевого колеса.
• Подсоедините разъем к модулю рулевого колеса.
• Установите модуль рулевого колеса в рулевое колесо.
• Поверните рулевое колесо, чтобы получить доступ к винтам. Затяните моментом 10 Н·м.

Убедитесь, что:

• Рулевое колесо поворачивается легко.
• Блокировка рулевого колеса функционирует правильно.
• Модуль рулевого колеса закреплен правильно.

Прикрепите наклейку с датой для надувной подушки безопасности SRS

• Не забудьте заменить наклейку с датой для надувной подушки безопасности, расположенную на стойке В со стороны водителя, на наклейку, прилагающуюся с новым модулем рулевого колеса.
