Модуль на стороне пассажира, замена (1996, 1997) — 960, S90, V90

Подготовка

• Запишите код защиты от кражи магнитолы.
• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

Снятие перчаточного ящика

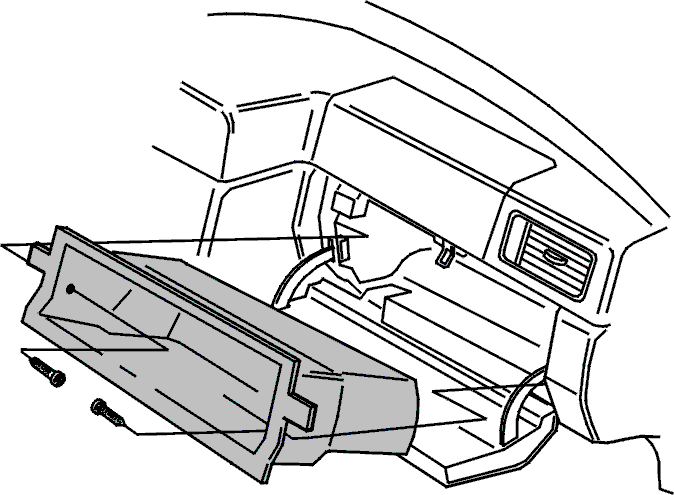

• Выньте вставку перчаточного ящика (2 х Torx 25).

Отсоединение разъема от модуля на стороне пассажира

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

Снимите:

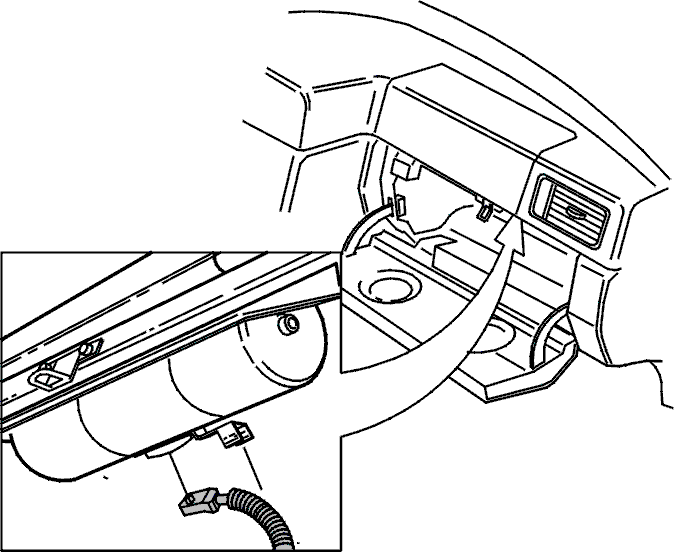

• Отсоедините разъем воспламенителя провода воспламенения системы SRS от тыльной части модуля на стороне пассажира.
• провод воспламенения системы SRS со скобы.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем модуле надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!

Снятие модуля на стороне пассажира

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем модуле надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!

• Выверните винты (2 х Torx 25) в передней части модуля на стороне пассажира.
• Приподнимите и снимите модуль на стороне пассажира.

Взявшись за переднюю часть, оттяните его назад примерно на 1 см до упора. Затем выньте модуль вертикально вверх.

Осторожно: Если несработавший модуль надувной подушки безопасности снимается временно, его следует положить металлической (тыльной) стороной вниз в безопасном месте.

Внимание: Модуль на стороне пассажира нельзя разбирать, ремонтировать или переставлять в другой автомобиль. С заменяемым модулем следует обращаться согласно инструкциям раздела Правила обращенияХранение и транспортировка.

Замена провода воспламенения сработавшего модуля системы SRS на стороне пассажира

Осторожно: Если модуль надувной подушки безопасности сработал, необходимо также заменить провод воспламенения системы SRS. Разъем воспламенителя провода воспламенения системы SRS мог быть поврежден теплом, выделившимся при надувании подушки.

При замене несработавшего модуля на стороне пассажира:Провод воспламенения системы SRS не нужно заменять при замене модуля надувной подушки безопасности при техническом обслуживании.

• Перейдите к следующей операции Установка.

При замене сработавшего модуля на стороне пассажира:

Провод воспламенения системы SRS нужно заменять, например, после аварии.

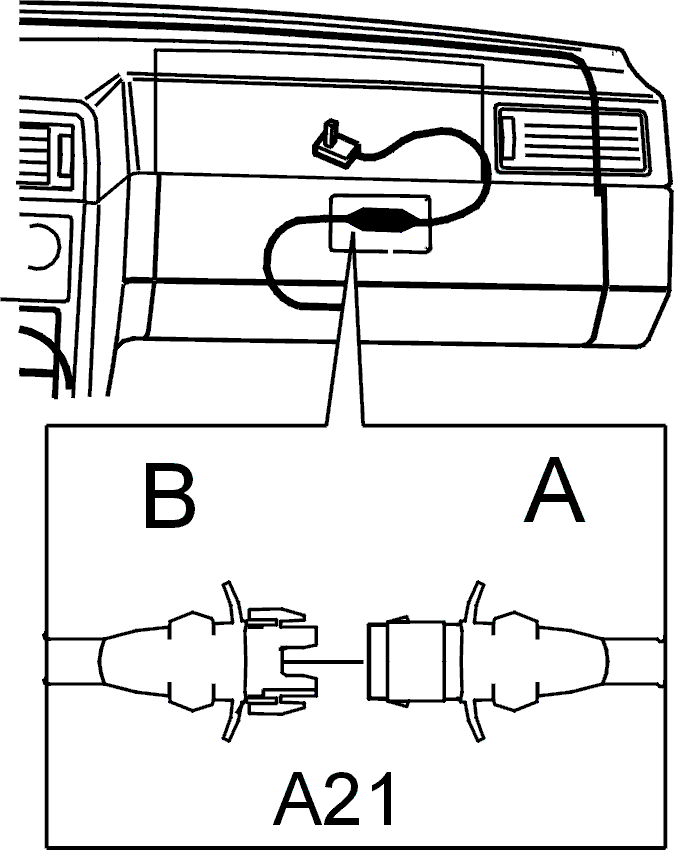

• Разъедините 2-штекерный разъем A21 провода воспламенения системы SRS модуля на стороне пассажира.
• Разрежьте ленточные хомуты
• Снимите провод воспламенения системы SRS.

• Смонтируйте новый провод воспламенения системы SRS.
• Соедините 2-штекерный разъем A21 провода воспламенения системы SRS модуля на стороне пассажира.
• Замените ленточные хомуты.

Установка модуля на стороне пассажира

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем модуле надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!

Установите:

• модуль и сдвиньте его вперед примерно на 1 см до упора.
• винты (2 х Torx 25) в передней части модуля. -Затяните моментом =3 Н·м.

Проверка положения модуля на стороне пассажира

• Проверьте положение модуля на стороне пассажира.

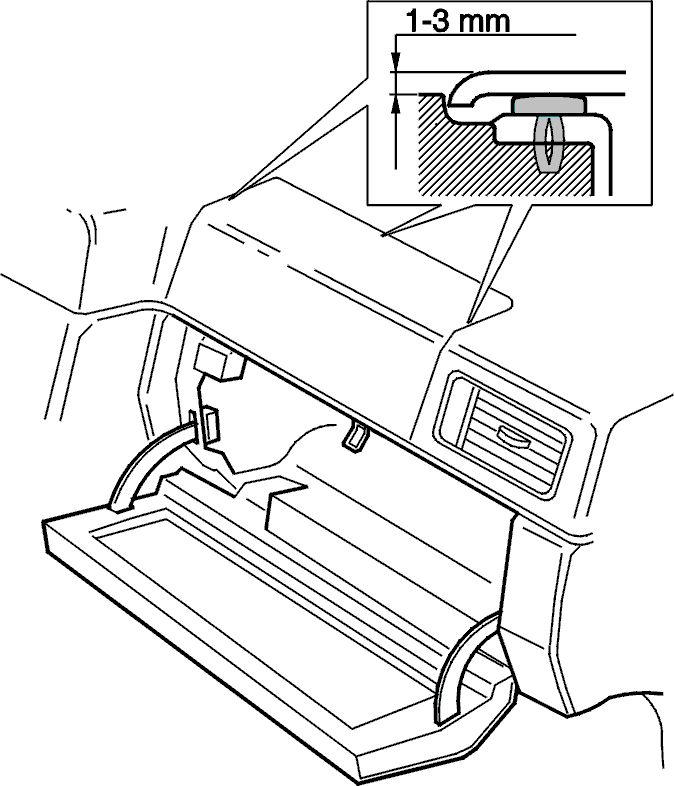

Модуль на стороне пассажира должен следовать изгибу приборной панели и находиться в положении, максимально совпадающем по уровню с приборной панелью. Верхняя сторона модуля на стороне пассажира может выступать примерно на 1-3 мм над поверхностью приборной панели.

*Если модуль на стороне пассажира стоит правильно*

• Перейдите к следующей операции Приклеивание наклейки SRS с датой.

Если модуль на стороне пассажира стоит неправильно:

• Снимите модуль на стороне пассажира.
• Выровняйте модуль на стороне пассажира при помощи 3 регулировочных пистонов. -Регулировочные пистоны располагаются в приборной панели в раме надувной подушки, как показано на рисунке ниже.

Выпускаются регулировочные пистоны разной высоты. Используются следующие:

• Регулировочный пистон 1,5 мм (белый), номер детали 6812851
• Регулировочный пистон 2,3 мм (черный), номер детали 6812849
• Регулировочный пистон 3,1 мм (красный), номер детали 6812850

После регулировки:

• Поставьте винты (2 х Torx 25) в передней части модуля. Затяните моментом =3 Н·м.
• Перейдите к следующей операции Приклеивание наклейки SRS с датой.

Приклеивание наклейки SRS с датой

Примечание: Необходимо заменить наклейку модуля на стороне пассажира, расположенную на стойке В со стороны водителя, на наклейку, прикладываемую к новому модулю.

• Приклейте наклейку с новой датой для надувной подушки на стороне пассажира. Наклейка располагается на стойке В со стороны водителя.

Наклейка с датой входит в комплект нового модуля на стороне пассажира.

Подсоединение разъема к модулю на стороне пассажира

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

Установите:

• Разъем воспламенителя провода воспламенения системы SRS на тыльной части модуля на стороне пассажира.
• провод воспламенения системы SRS в скобе.

Установка перчаточного ящика

• Установите вставку перчаточного ящика (2 х Torx 25).

Заключительная проверка

Внимание: При подсоединении аккумуляторной батареи убедитесь, что в автомобиле никого нет.

После установки всех компонентов

• Поверните ключ зажигания в положениеII.

• Затем подсоедините отрицательный провод к аккумуляторной батарее.

Проверьте коды неисправностей

• Подсоедините Volvo System Tester согласно Поиск неисправностей с помощью Volvo System Tester.
