Модуль на стороне пассажира, замена (1996, 1997)

Подготовка

• Запишите код защиты от кражи магнитолы.
• Выключите зажигание.

• Отсоедините отрицательный провод от аккумуляторной батареи.

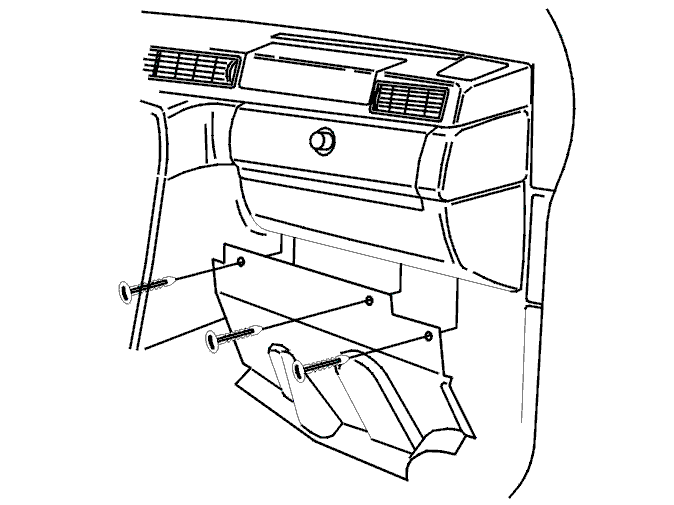

Снятие шумоизоляционной панели

• Снимите шумоизоляционную панель (3 пистона).

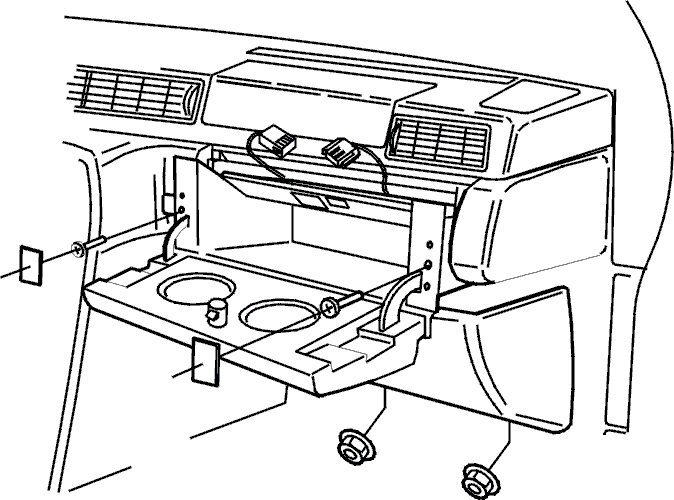

Снятие перчаточного ящика

Снимите:

• 2 гайки (10 мм) снизу.
• 2 крышки. По одной с каждой боковой стороны перчаточного ящика.
• винты (2 х Torx 25) под крышками.
• разъем с фонаря освещения перчаточного ящика.
• перчаточный ящик.

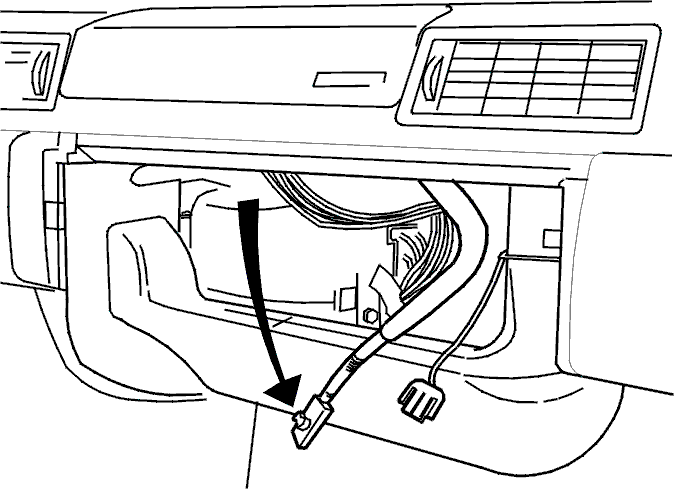

Отсоединение разъема от модуля на стороне пассажира

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

Снимите:

• Отсоедините разъем воспламенителя провода воспламенения системы SRS от тыльной части модуля на стороне пассажира.
• провод воспламенения системы SRS со скобы.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем модуле надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!

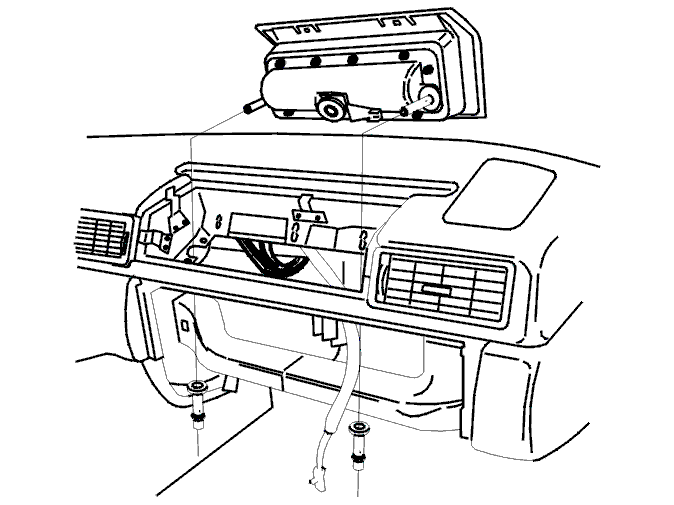

Снятие модуля на стороне пассажира

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем модуле надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!

• Отверните 2 гайки (10 мм) в тыльной части модуля на стороне пассажира.
• Приподнимите и снимите модуль на стороне пассажира. Вытолкните модуль на стороне пассажира снизу вверх.

Осторожно: Если несработавший модуль надувной подушки безопасности снимается временно, его следует положить металлической (тыльной) стороной вниз в безопасном месте.

Внимание: Модуль на стороне пассажира нельзя разбирать, ремонтировать или переставлять в другой автомобиль. С заменяемым модулем следует обращаться согласно инструкциям раздела Правила обращенияХранение и транспортировка.

Замена провода воспламенения сработавшего модуля системы SRS на стороне пассажира

Осторожно: Если модуль надувной подушки безопасности сработал, необходимо также заменить провод воспламенения системы SRS. Разъем воспламенителя провода воспламенения системы SRS мог быть поврежден теплом, выделившимся при надувании подушки.

При замене не сработавшего модуля на стороне пассажира:Провод воспламенения системы SRS не нужно заменять при замене модуля надувной подушки безопасности при техническом обслуживании.

• Перейдите к следующей операции Установка.

При замене сработавшего модуля на стороне пассажира:

Провод воспламенения системы SRS нужно заменять, например, после аварии.

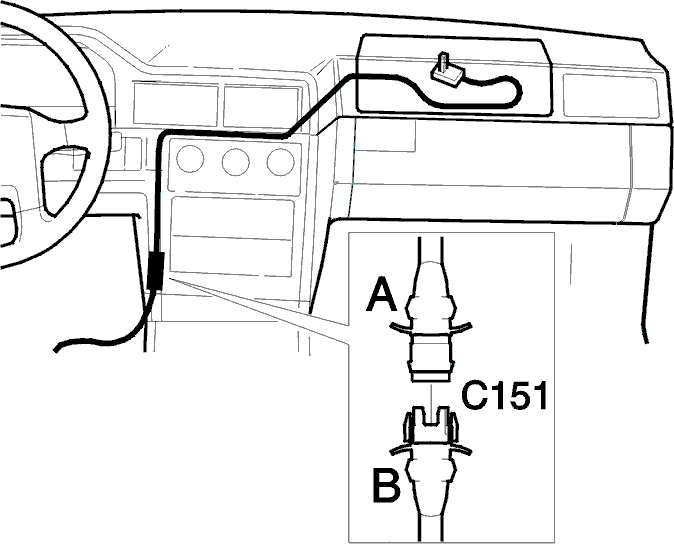

• Разъедините 2-штекерный разъем C151 провода воспламенения системы SRS модуля на стороне пассажира.
• Разрежьте ленточные хомуты
• Снимите провод воспламенения системы SRS.

• Смонтируйте новый провод воспламенения системы SRS.
• Соедините 2-штекерный разъем C151 провода воспламенения системы SRS модуля на стороне пассажира.
• Замените ленточные хомуты.

Установка модуля на стороне пассажира

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем модуле надувной подушки безопасности. Это может привести к срабатыванию надувной подушки безопасности!

Установите:

• модуль на стороне пассажира.
• 2 гайки (10 мм) в тыльной части модуля. -Затяните моментом =10 Н·м.

Приклеивание наклейки SRS с датой

Примечание: Необходимо заменить наклейку модуля на стороне пассажира, расположенную на стойке В со стороны пассажира, на новую наклейку, прикладываемую к модулю.

• Приклейте наклейку с новой датой для надувной подушки на стороне пассажира. Наклейка располагается на стойке В со стороны пассажира.

Наклейка с датой входит в комплект нового модуля на стороне пассажира.

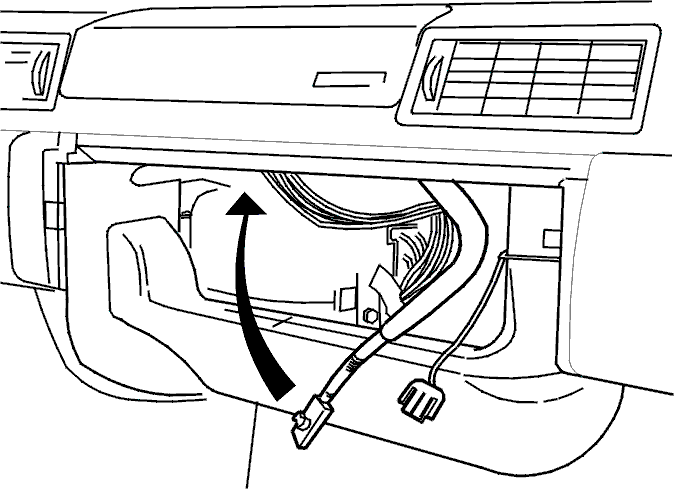

Подсоединение разъема к модулю на стороне пассажира

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

Установите:

• Разъем воспламенителя провода воспламенения системы SRS на тыльной части модуля на стороне пассажира.
• провод воспламенения системы SRS в скобе.

Установка перчаточного ящика

Установите:

• перчаточный ящик.
• разъем на фонарь освещения перчаточного ящика.
• 2 винта (Torx 25)
• 2 крышки.
• 2 гайки (10 мм) снизу.

Установка шумоизоляционной панели

• Поставьте шумоизоляционную панель (3 пистона).

Заключительная проверка

Внимание: При подсоединении аккумуляторной батареи убедитесь, что в автомобиле никого нет.

После установки всех компонентов

• Поверните ключ зажигания в положениеII.

• Затем подсоедините отрицательный провод к аккумуляторной батарее.

Проверьте коды неисправностей

• Подсоедините Volvo System Tester согласно Поиск неисправностей с помощью Volvo System Tester.
