Модуль на стороне пассажира, замена (1996, 1997) — 850, C70 Cabrio, C70 Coupe, S70, V70 I, …

Подготовка

• Если установлена магнитола с кодом защиты от кражи, запишите этот код.
• Зажигание выключено

• Отключите отрицательный провод от аккумулятора

Снятие перчаточного отделения

• Откиньте крышку перчаточного отделения вниз.
• Снимите рычаги (2 шт.) с крышки перчаточного отделения. Отожмите рычаг, вставив небольшую отвертку между рычагом и крышкой.
• Выньте вставку перчаточного отделения (6 х Torx 25).

Отсоединение разъема от модуля на стороне пассажира

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

Отделите:

• Отсоедините разъем воспламенителя провода воспламенения системы SRS от тыльной части модуля на стороне пассажира.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном модуле несработавшей надувной подушки безопасности. Это может привести к срабатыванию надувной подушки!

Выворачивание винтов крепления модуля на стороне пассажира

• Выверните винты (4 х Torx 10 мм) крепления модуля на стороне пассажира. Винты расположены в верхней части перчаточного отделения.

Снятие сопел приборной панели

Отделите:

• заглушку и выверните винты (2 х Torx 25) из боковых сопел обогревателя стекла, расположенных в приборной панели со стороны водителя и пассажира. См. (1) на рисунке (изображена левая сторона).

Отделите:

• боковое сопло обогревателя стекла, расположенное в приборной панели со стороны водителя.
• два центральных сопла приборной панели.При снятии сопел приборной панели. Поверните вниз и вытяните сопла или аккуратно подденьте отверткой сбоку и вытяните.

Снятие громкоговорителей

Отделите:

• решетки левого и правого громкоговорителей.
• пластмассовые заглушки (2) с левого и правого громкоговорителей. Перед извлечением надавить в центре заглушки для ее освобождения.
• левый и правый громкоговорители.
• разъемы левого и правого громкоговорителей.
• винты Torx 25 у правого громкоговорителя. См. (2) на рисунке.

Снятие крышки (с модулем на стороне пассажира)

Примечание: Винты, помеченные цифрами 1 и 2 на рисунке, должны были быть вывернуты ранее при выполнении операций Демонтаж.

Выверните крепежные винты (9 х Torx 25) из крышки следующим образом.

Отделите:

• снимите крышку и выверните винты (2) на каждой стойке А.
• винты (1) над левым боковым соплом обогревателя стекла, расположенным в приборной панели.
• винты (2) над комбинацией приборов.
• винты (2) над центральными соплами приборной панели.
• винты (2) над перчаточным отделением.
• крышку (с модулем на стороне пассажира).

Осторожно: Если крышка с несработавшим модулем на стороне пассажира снята временно, ее следует положить верхней стороной вверх в безопасном месте.

Снятие модуля на стороне пассажира с крышки

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном модуле несработавшей надувной подушки безопасности. Это может привести к срабатыванию надувной подушки!

Модуль крепится к крышке с помощью 8 винтов и 6 гаек.

Осторожно: Следует отвернуть только указанные на рисунке винты и гайки.

• винты (8 х Torx 25).
• гайки (6 х 8 мм).
• снимите модуль с крышки.

Внимание: Модуль на стороне пассажира нельзя разбирать, ремонтировать или переставлять в другой автомобиль. Следуйте инструкциям, приведенным в Правила обращения с несработавшими модулями надувных подушек/пи ротехническими натяжителями ремней безопасности, правила обращения с замененным модулем.

Замена провода воспламенения сработавшего модуля системы SRS на стороне пассажира

Осторожно: Если модуль надувной подушки безопасности сработал, необходимо также заменить провод воспламенения системы SRS. Разъем воспламенителя провода воспламенения системы SRS мог быть поврежден теплом, выделившимся при надувании подушки.

При замене несработавшего модуля на стороне пассажира

• Провод воспламенения системы SRS не нужно заменять, например, при обычном техническом обслуживании.Перейдите к следующей операции ниже.

При замене сработавшего модуля на стороне пассажира

• Провод воспламенения системы SRS нужно заменять, например, после аварии.

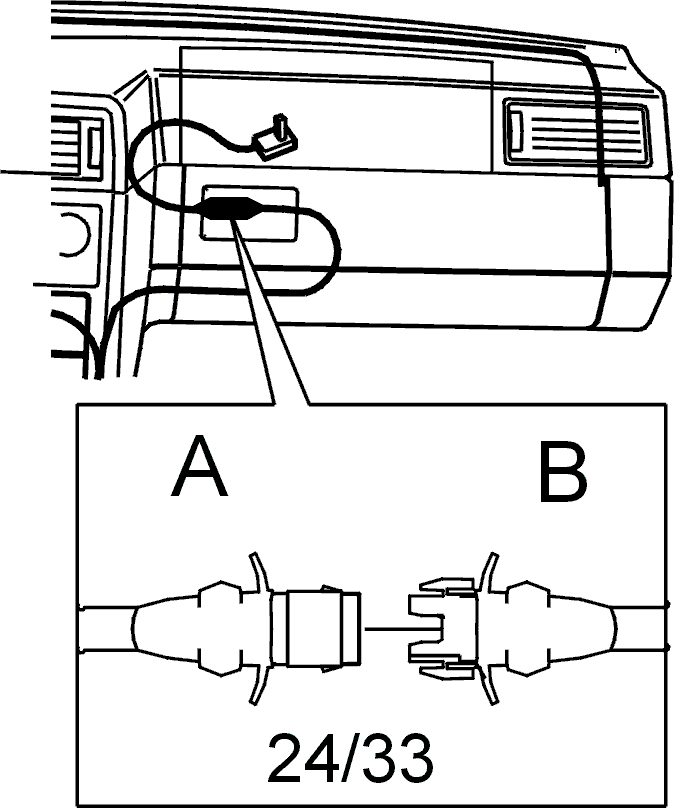

• Разъедините 2-штекерный красный разъем 24/33 провода воспламенения модуля системы SRS на стороне пассажира.
• Срежьте фиксаторы провода.
• Снимите провод воспламенения системы SRS.
• Смонтируйте новый провод воспламенения системы SRS.
• Соедините 2-штекерный красный разъем 24/33 провода воспламенения модуля системы SRS на стороне пассажира.
• Замените фиксаторы провода.

Установка модуля на стороне пассажира на крышку

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном модуле несработавшей надувной подушки безопасности. Это может привести к срабатыванию надувной подушки!

• Убедитесь, что две монтажные ленты сложены в крышке таким образом, что не будут зажаты модулем надувной подушки при его установке. Между монтажной полосой и крышкой можно приклеить маленький кусочек двусторонней липкой ленты. Приклейте кусочек липкой ленты в случае необходимости.

Осторожно: При установке модуля надувной подушки монтажная лента не должна быть зажата между модулем и кромкой.

• Прикрепите модуль пассажира к крышке
• Поставьте винты (8 х Torx 25) и гайки (6 х 8 мм). Момент затяжки гаек крепления модуля = 6 Н м. Момент затяжки винтов крепления модуля = 3 Н м.

Осторожно: При установке модуля обязательно используйте новые винты и гайки.

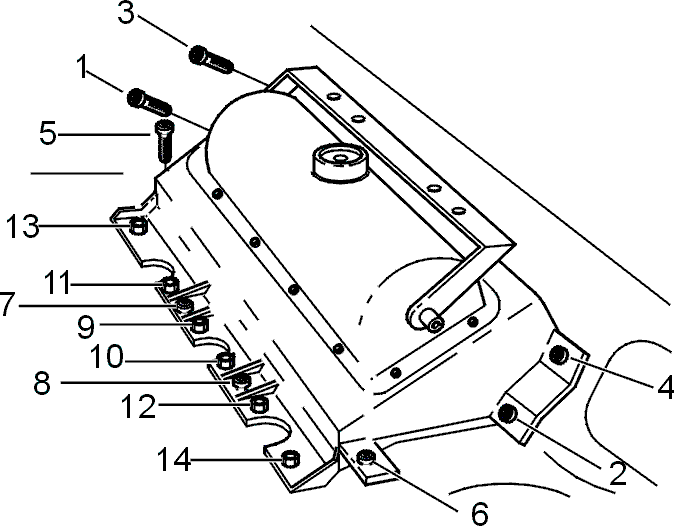

Порядок затяжки

• Соблюдайте порядок, показанный на рисунке. Сначала затяните винты, а затем гайки.

Приклеивание наклейки SRS с датой

Примечание: Не забудьте заменить наклейку модуля на стороне пассажира, расположенную на стойке В со стороны водителя на новую наклейку, прикладываемую к модулю.

• Приклейте наклейку с новой датой для надувной подушки на стороне пассажира.Наклейка с датой входит в комплект нового модуля на стороне пассажира.

Установка крышки (с модулем на стороне пассажира)

• Установите крышку (с модулем на стороне пассажира).Поставьте крепежные винты (9 х Torx 25) крышки следующим образом.

Установите:

• крышку и затяните винты (2) на каждой стойке А.
• винты (1) над левым боковым соплом обогревателя стекла, расположенным в приборной панели.
• винты (2) над комбинацией приборов.
• винты (2) над центральными соплами приборной панели.
• винты (2) над перчаточным отделением.

Примечание: Винты, помеченные цифрами 1 и 2, будут затянуты при выполнении следующей операции.

Установка громкоговорителей

Установите:

• разъемы левого и правого громкоговорителей.
• левый и правый громкоговорители.
• пластмассовые заглушки (2) левого и правого громкоговорителей.
• винты Torx 25 у правого громкоговорителя. См. (2) на рисунке.
• решетки левого и правого громкоговорителей.

Установка сопел приборной панели

Установите:

• два центральных сопла приборной панели.
• боковое сопло обогревателя стекла, расположенное в приборной панели со стороны водителя.
• заглушку и винты (Torx 25) боковых сопел обогревателя стекла, расположенных в приборной панели со стороны водителя и пассажира.

Установка крепежных винтов модуля на стороне пассажира

• Поставьте винты (4 х 10 мм) крепления модуля на стороне пассажира. Винты расположены в верхней части перчаточного отделения. Момент затяжки винтов крепления модуля на стороне пассажира = 7 Н·м.

Подсоединение разъема к модулю на стороне пассажира

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

Установите:

• Разъем воспламенителя провода воспламенения системы SRS на тыльной части модуля на стороне пассажира.

Установка перчаточного ящика

Установите:

• вставку перчаточного отделения (6 х Torx 25).
• два рычага крышки перчаточного отделения.

Окончательная проверка

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.

После установки на место всех компонентов

• Поверните ключ зажигания в положение II.

• Подключите отрицательный провод к аккумулятору.
