Модуль IC (Надувной занавес), замена (B5244S, B5244S6, B5244T5)

Сработавший модуль надувного занавеса

Следующие компоненты должны быть проверены и заменены там, где необходимо, если система SRS (Дополнительная система удерживания) сработала:

• Модуль надувного занавеса
• Крышка панели В
• Внутренняя обивка крыши
• Панели стоек А, В и С.

Подготовка

Отсоедините провод аккумулятора.См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Примечание: Не размещайте и не устанавливайте никакого вспомогательного оборудования или каких-либо других компонентов в зоне, отмеченной на иллюстрации. Невыполнение этой инструкции может привести к отказу модуля надувного занавеса.

Примечание: Во время снятия или установки не складывайте и не скручивайте модуль надувного занавеса. Никакие компоненты нельзя открывать. Не выворачивайте, не ослабляйте и не затягивайте никакие винты.

Примечание: Модуль надувного занавеса необходимо держать обеими руками, захватив одной рукой газовый генератор.

Примечание: Модуль надувного занавеса необходимо держать горизонтально.

Примечание: Не скручивайте и не изгибайте модуль надувного занавеса.

Примечание: Модуль надувного занавеса должен быть возвращен, если на нем имеются видимые повреждения.

Снятие

Сначала прочтите Подготовка.

Примечание: Зажим для шланга не должен открываться ни при каких обстоятельствах. Если зажим открыт, будет невозможно гарантировать безопасную работу соединения. Результатом может явиться утечка, которая нарушит функционирование.

Снимите:

• Внутренняя обивка крыши. См..

Снимите:

• разъем согласно Соединитель провода высокого напряжения.

Снимите:

• зажимы D и G.

Осторожно: Сначала отсоедините над панелью стойки В.

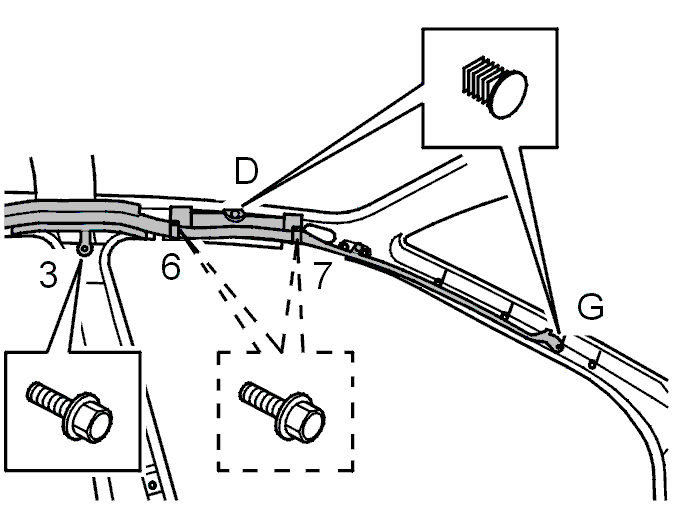

- винт (3) и отцепите модуль надувного занавеса.

(6 и 7 снимаются при снятии поручня)

Снимите:

• зажим С

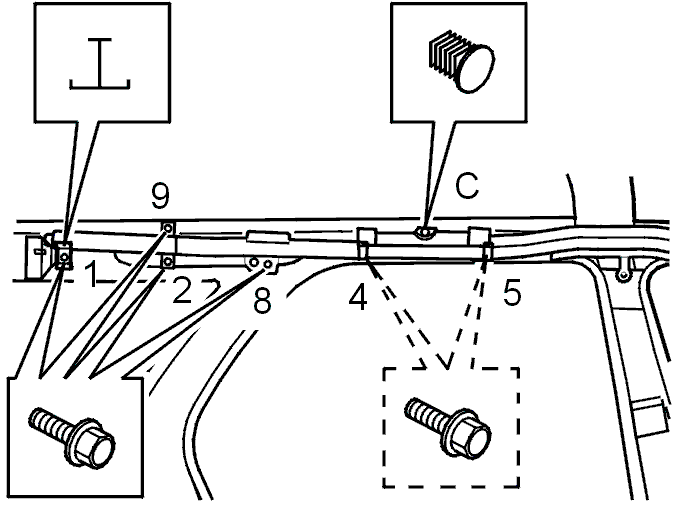

• винты 1, 2, 8 и 9. Выньте модуль надувного занавеса

Примечание: Вывод заземления (1) всегда следует заменять.

(4 и 5 снимаются при снятии поручня)

Установка

Осторожно: Модуль IC (Надувной занавес) нельзя устанавливать заново, если его роняли на землю или с ним произошло что-либо подобное.

• Внесите и откройте упаковку согласно инструкциям
• Установите зажим С
• Установите вывод заземления 1 (заворачивайте только до тех пор, пока не войдет в зацепление резьба).

Снимите упаковку, потянув ее прямо вниз.

Примечание: Убедитесь, что не осталось обрывков бумаги.

• Установите винты 2 и 8.

(4 и 5 устанавливаются при установке поручней)

Крюк на модуле надувного занавеса. Установите винт 3.

Примечание: Очень важно, чтобы крюк был правильно установлен.

Установите:

• зажим G.

(6 и 7 устанавливаются при установке поручней)Затяните винты 1-7. Затяните до 10 Н·м.

Установите:

• Разъем
• Внутренняя обивка крыши. См..

Осторожно: При замене модуля надувного занавеса часть наклейки на занавесе должна быть оторвана и приклеена на наклейку в дверном проеме.
