Модуль двери водителя (DDM), замена (2003, 2004)

Подготовка

Осторожно: Новое программное обеспечение может быть заказано только после того, как модуль управления установлен в автомобиле. VIDA считывает идентификационные данные нового модуля управления, которые необходимы для заказа правильного программного обеспечения.

Всегда проверяйте, чтобы штырьки или втулки разъемов модуля управления и блока модулей управления не были согнуты или повреждены. Это возможно послужило причиной неисправности.

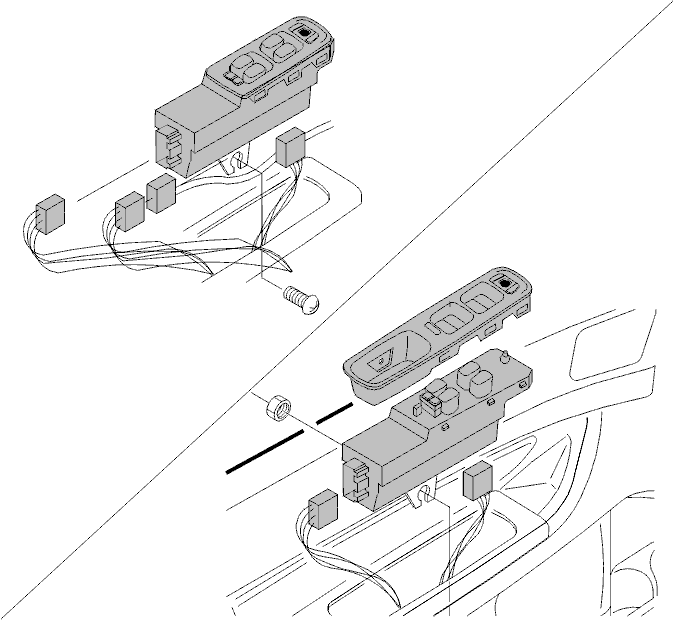

Снятие модуля двери водителя (DDM)

Выключите зажигание.

Снимите:

• панель двери. См. Панель, передняя боковая дверь, замена
• гайку и винт, удерживающие модуль двери на месте
• разъемы.

Потяните вверх задний край модуль управления.Потяните модуль управления назад и вверх.Отсоедините модуль управления от крепления на панели двери.Нажмите на модуль управления вверх.Отсоедините защелки. Поднимая, снимите верхнюю панель с модуля управления.

Примечание: Убедитесь, что разъемы модуля управления не повреждены.

Установка модуля двери водителя (DDM)

Установите верхнюю панель.Расположите модуль управления в отверстии на панели двери.Убедитесь, что нижнее крепление модуля управления расположено правильно в опоре на панели двери.Прижмите модуль управления на место.

Установите:

• разъемы
• гайку и винт
• панель двери. См. Панель, передняя боковая дверь, замена

Заказ программного обеспечения
Закажите программное обеспечение для модуля двери водителя (DDM). См. 9438272.

Завершение

Инициализируйте положение окна во входе связи.
