Модуль дополнительной системы удерживания (SRS), замена (2003, 2004)

Внимание: Модуль дополнительной системы удерживания (SRS) для XC90 содержит новую функцию, ROP (Защита при опрокидывании). Это означает, что с модулем управления нельзя работать, его нельзя снимать или передвигать из его положения без выключения электропитания. В противном случае надувные подушки безопасности и преднатяжители ремней безопасности могут сработать.

Подготовка

Снимите провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Снятие модуля дополнительной системы удерживания (SRS)

Снимите:

• центральную консоль. См.: Центральная консоль, замена

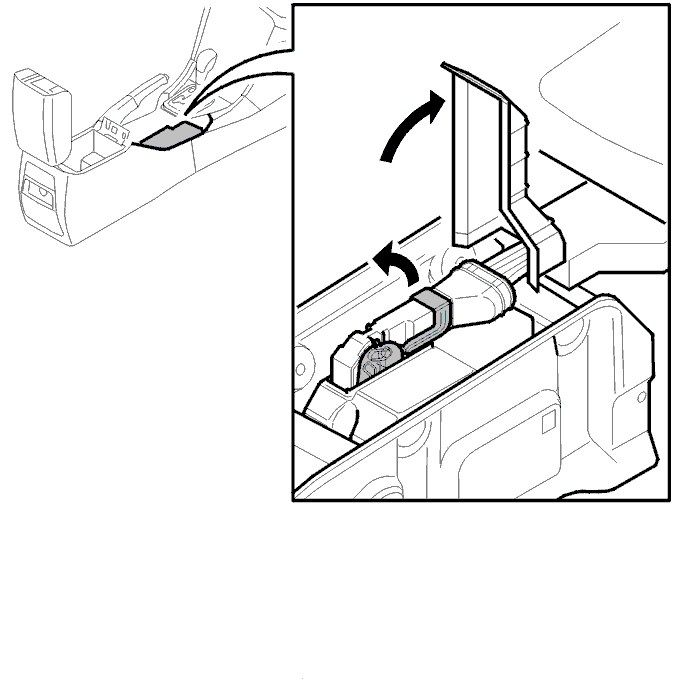

• кожух
• разъем

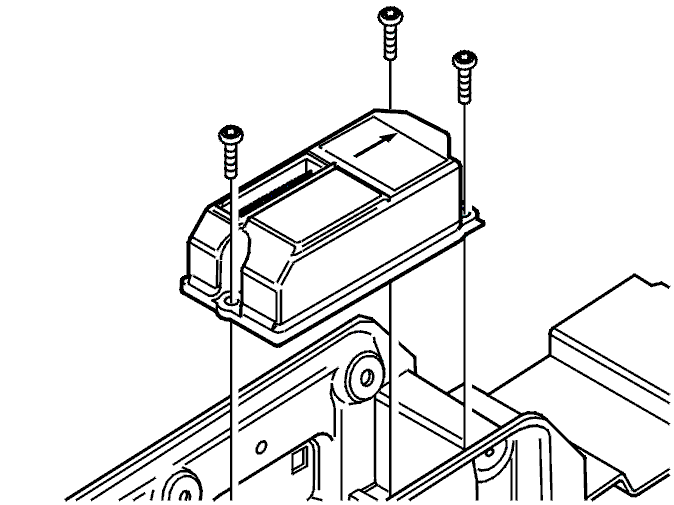

• 3 винта.

Выньте модуль дополнительной системы удерживания (SRS).

Установка модуля дополнительной системы удерживания (SRS)

Примечание: Моменты затяжки см.: Момент затяжки.

Примечание: Убедитесь, что ничего не попало между модулем дополнительной системы удерживания (SRS) и панелью кузова, например крупные частицы. Это может привести к чрезмерной чувствительности или к плохому функционированию дополнительной системы удерживания (SRS).

Установите:

• модуль дополнительной системы удерживания (SRS)
• 3 винта M6 и затяните их
• разъем.
• кожух
• центральную консоль. См. Центральная консоль, замена

Заключительная проверка

Закажите программный продукт согласно: 9438415.Запрограммируйте новый модуль дополнительной системы удерживания (SRS).

Для моделей 2005-:
После загрузки и конфигурации модуля управления, модуль управления принимает данные конфигурации от центрального электронного модуля (CEM). На это может потребоваться до 15 секунд, в течение этого времени лампа SRS на модуле снабжения водителя информацией (DIM) будет мигать. Когда лампа SRS перестанет мигать, загрузка конфигурации будет закончена.

Выполните осмотр, как описано в Дополнительная система удерживания (SRS), осмотр.
