Механизм замка, передняя боковая дверь, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этот метод включены методы для:

• механизм замка, передняя боковая дверьбезблокировки. См.передняя боковая дверь (без блокировки), замена
• механизм замка, передняя боковая дверьсблокировкой. См.передняя боковая дверь (с блокировкой), замена.

Снятие механизма замка с наружной части передней боковой двери (без блокировки)

Окно должно находиться в крайнем верхнем положении.

Снимите панель двери. См.Панель, передняя боковая дверь, замена.Сдвиньте дренажный профиль в сторону.

Снимите:

• соединение кнопки замка
• направляющий молдинг
• 2 заклепки. См.Снятие заклепок
• направляющую.

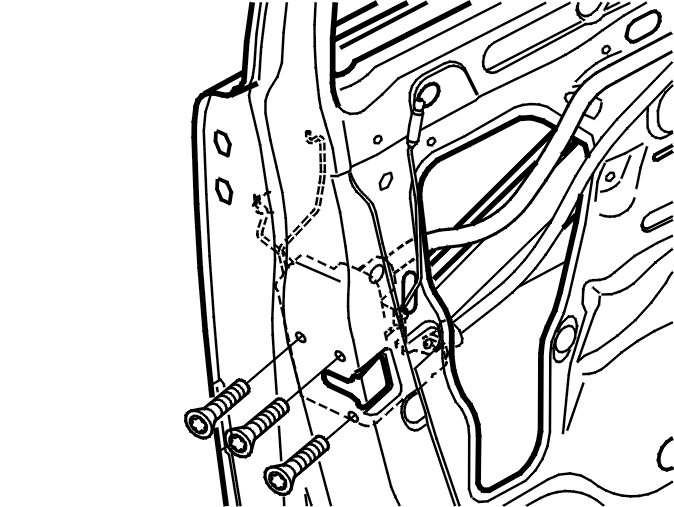

Отсоедините звенья наружной ручки.Выверните 3 винта.Выньте замок из двери.Снимите разъем.Отцепите трос.

Установка механизма замка на наружной части передней боковой двери (без блокировки)

Примечание: Моменты затяжки см. в Момент затяжки.

При установке нового замка (детали для замены) зажим, определяющий положение на соединении цилиндра замка, следует снять после установки механизма замка и соединения цилиндра замка.Поверните зажим на 90 градусов и вытяните его.

Подсказка: Сохраните зажим. Этот зажим можно использовать в следующий раз, когда будет сниматься замок, чтобы установить положение соединения цилиндра замка.

Зацепите трос на место.Подсоедините разъем.Вставьте замок в дверь.Установите 3 винта M6. Затяните.

Осторожно: Убедитесь, что нижнее крепление соединения (соединения цилиндра замка) на механизме замка установлено в центральное положение таким образом, чтобы отверстия (для фиксатора защиты при транспортировке) в корпусе механизма замка и отверстие в крепежном рычаге соединения совпадали.

Установите:

• звенья наружной ручки
• направляющую
• 2 заклепки направляющей
• направляющий молдинг
• звено внутренней кнопки запирания
• дренажный профиль
• панель двери. См.Панель, задняя боковая дверь, замена.

Снятие механизма замка с наружной части передней боковой двери (с блокировкой)

Снимите:

• панель двери. См.Панель, передняя боковая дверь, замена
• дренажный профиль
• окно. См.Окно, передняя боковая дверь, замените.

Отсоедините уплотнительную накладку вплоть до арки двери.Высверлите заклепки. См.Снятие заклепок.

Снимите:

• направляющую стекла.

• 1 винта.

Осторожно: Заметьте положение крышки на элементе конструкции.

Постепенно снимите крышку.

Примечание: На стороне пассажира крышки нет.

Отсоедините звенья наружной ручки.Выверните 3 винта.Выньте замок из двери.Снимите разъем.Отцепите трос.

Установка механизма замка на наружной части передней боковой двери (с блокировкой)

Примечание: Моменты затяжки см. в Момент затяжки.

При установке нового замка (детали для замены) зажим, определяющий положение на соединении цилиндра замка, следует снять после установки механизма замка и соединения цилиндра замка.Поверните зажим на 90 градусов и вытяните его.

Подсказка: Сохраните зажим. Этот зажим можно использовать в следующий раз, когда будет сниматься замок, чтобы установить положение соединения цилиндра замка.

Зацепите трос на место.Подсоедините разъем.Вставьте замок в дверь.Установите 3 винта M6. Затяните.

Осторожно: Убедитесь, что нижнее крепление соединения (соединения цилиндра замка) на механизме замка установлено в центральное положение таким образом, чтобы отверстия (для фиксатора защиты при транспортировке) в корпусе механизма замка и отверстие в крепежном рычаге соединения совпадали.

Установите:

• звенья между наружной ручкой и замком
• крышку
• 1 винт M5. Затяните
• направляющую стекла
• 2 глухие заклепки
• уплотнительную накладку.

Подсказка: Вставьте уплотнительную накладку, используя немного мыла.

Установите:

• боковое окно. См.Окно, передняя боковая дверь, замените
• дренажный профиль
• панель двери. См.Панель, передняя боковая дверь, замена.
