Механизм селектора передач (B5254T3, B5254T7, D5244T13)

Снятие аккумулятора и модуля воздухоочистителя

Снимите:

• аккумулятор. См.: Аккумулятор
• полку аккумулятора
• модуль воздухоочистителя. См.: (B5254Tx) или (B5244Sx).

Снятие левой подушки двигателя

Снимите левую подушку двигателя. См.: Подушка двигателя, левая Подушка двигателя, левая.

Снятие тросов переключателя передач с коробки передач

Осторожно: При работе с тросами убедитесь, что тросы/трубки тросов не трескаются и не ломаются.

Снимите:

• тросы коробки передач с рычагов. Используйте: 🔧 ВИЛЬЧАТЫЙ РЫЧАГ
• тросы с кронштейна, сдвинув трубки на тросах назад.

Свяжите тросы.Снимите кабель с выключателя фонарей заднего хода.

Снятие рычага переключателя передач

Примечание: При снятии переключателя передач рычаг должен быть в нейтральном (центральном положении).

Снимите:

• выпускной клапан. Выбейте штифт из рычага переключателя передач. Поднимите рычаг переключателя передач с вала

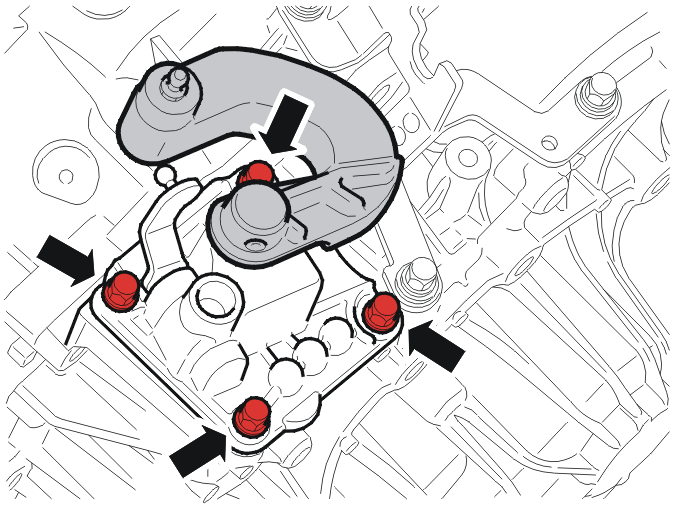

• 4 винта в крышке переключателя передач.

Снятие переключателя передач

Поддев, отожмите крышку. Используйте 3 выступа на крышке.Вставьте выколотку в отверстие на валу переключателя передач. Поднимите выколотку, чтобы снять переключатель передач с коробки передач.Приподнимая переключатель передач, сдвиньте его вперед.Тщательно очистите сопрягаемую поверхность на коробке передач.Расположите: 🔧 Кожух (защитный кожух коробки передач) M65 (отверстия на крышке следует немного отрегулировать) на коробке передач.

Установка переключателя передач

Убедитесь, что сопрягаемые поверхности совершенно чистые. Убедитесь, что на коробке передач и переключателе передач нет смазки.Нанесите тонкий слой жидкой прокладочной мастики (номер 116 1409-6 (333 мл)) на сопрягаемую поверхность на коробке передач.Убедитесь, что переключатель передач находится в нейтральной передаче.Вставьте выколотку в отверстие на валу переключателя передач. Используйте выколотку, чтобы установить переключатель передач в коробку передач.Расположите переключатель передач в коробке передач.Тщательно проверьте, чтобы крышка переключателя передач вошла в контакт с коробкой передач.

Установите:

• слегка затяните 4 винта M8 на кронштейнах. Сначала затяните по диагонали. Затяните
• рычаг переключателя передач на валу, используя штифт
• выпускной клапан.

Установка тросов переключателя передач

Установите:

• кабель выключателя фонарей заднего хода
• тросы в кронштейн.

Прижмите шаровые шарниры на тросах к рычагам рукой.Отрегулируйте трос коробки передач. См.: Växelvajer, justering.

Установка компонентов моторного отсека

Установите:

• корпус воздухоочистителя на впускной коллектор и соединения
• клапан на корпусе воздухоочистителя
• шланг подачи свежего воздуха.

Установка левой подушки двигателя

Установите на место левую подушку двигателя согласно: Подушка двигателя, левая Подушка двигателя, левая.

Установка модуля воздухоочистителя и аккумулятора

Установите:

• модуль воздухоочистителя. См.: (B5254Tx) или (B5244Sx).
• аккумулятор. См.: Аккумулятор
• полку аккумулятора.
