Механизм привода спинки сиденья, замена

Снятие

Снимите:

• Отрицательный провод с аккумуляторной батареи и запишите код защиты от кражи магнитолы.
• Сиденье с автомобиля согласно Снятие сиденья.

Примечание: Натяжители ремней безопасности.
- Пластмассовые крышки с обеих сторон.
- Ручку регулировки поясничной опоры и проставки.

До 1994 модельного года:

• Ослабьте винт в задней части боковой панели.
• Осторожно поднимите боковую панель. Короткая проводка.

1995 модельный год:

• Снимите панель управления согласно Панель управления сиденьем с электроприводом, замена.

Отсоединение разъемов

До 1991 модельного года:Отсоедините разъемы:

• (1) электрообогрева сиденья
• (2) электродвигателя спинки сиденья.
• (3) 3-штекерный разъем. Выпрессуйте черный провод (4) из разъема.
• Перережьте ленточный хомут.

С 1992 модельного года, с запоминающим устройством:Отсоедините разъемы:

• Для сидений с электрообогревом.
• 14-штекерный разъем В серого цвета к модулю управления.
• Выдавите провода в позициях 1 и 2 из разъема.

С 1992 модельного года, без запоминающего устройства:Отсоедините разъемы:

• Для сидений с электрообогревом.
• 2-штекерный разъем электродвигателя спинки сиденья.
• Выдавите оба провода из разъема.

Выворачивание винтов

• Выверните четыре винта крепления спинки сиденья.
• Подняв, освободите спинку сиденья.

Снятие облицовки

• Перережьте скобы крепления облицовки к раме.
• Аккуратно поднимите облицовку как можно выше.

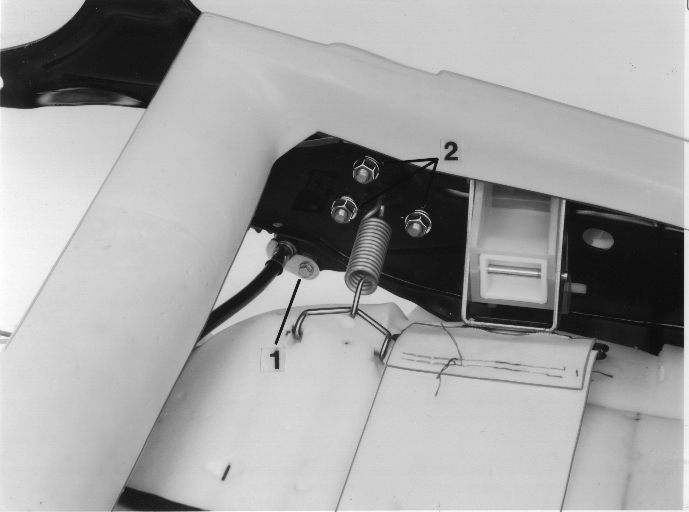

Снятие гибкого вала

• Ослабьте винт (1) крепления гибких приводных валов на механизме привода.
• Отогните стопорный крючок.
• Снимите гибкий вал.

Снятие механизма привода

• Отверните три гайки (2) крепления механизма привода.
• Подняв, освободите механизм привода.

Установка

• Установите механизм привода.
• Подсоедините гибкий приводной вал.
• Закрепите стопорный крючок и затяните винт.

Установка облицовки

• Натяните облицовку вниз и закрепите скобами. Используйте новые скобы.

Установка спинки сиденья

• Смонтируйте спинку на сиденье.
• Поставьте четыре винта: Затяните два передних винта, M10, моментом 50 Н·м. Затяните два нижних винта, M8, моментом 30 Н·м.

Сборка

• Установите ручку регулировки поясничной опоры и проставки.
• Закрепите крышки.

Соедините разъем

• Соедините разъемы между спинкой и сиденьем. Электрические схемы приводятся в Руководстве по ремонту Раздел 8(82-86, 88) Внешнее оборудование 700/900 1982-.

Установка

• Установите сиденье в автомобиль согласно Снятие сиденья.

До 1994 модельного года:

• Вставьте панель управления и закрепите ее винтом в задней части.
• Подсоедините отрицательный провод к аккумуляторной батарее.

1995 модельный год:

• Установите панель управления согласно Панель управления сиденьем с электроприводом, замена.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Проверка

Сиденье без запоминающего устройства:

• Проверьте функционирование.

Сиденье с запоминающим устройством:

• Откалибруйте сиденье, как описано в разделе Устройство и функционирование, Встроенная диагностическая система.
• Проверьте функционирование.
