Панель управления сиденьем с электроприводом, замена

С 1992 модельного года:

Причиной неисправности панели управления может быть нарушение контакта в разъеме под панелью управления. В этом случае его можно снять, не снимая всю панель управления.

Снятие

• Отсоедините отрицательный провод от аккумуляторной батареи и запишите код защиты от кражи магнитолы.
• Снимите сиденье с автомобиля согласно Снятие сиденья.

Примечание: Натяжители ремней безопасности.

Перережьте

Сиденье без запоминающего устройства:

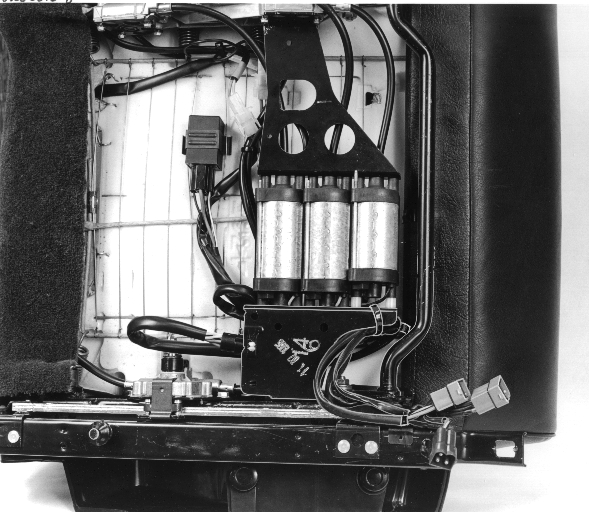

• Перережьте хомуты крепления жгута проводки под сиденьем.

Отсоединение

Сиденье без запоминающего устройства:Отсоедините разъемы:

• Электродвигателя спинки сиденья
• Электродвигателей подушки сиденья.

• Отсоедините 16-штекерный разъем D панели управления от модуля управления.

Сиденье с запоминающим устройством:

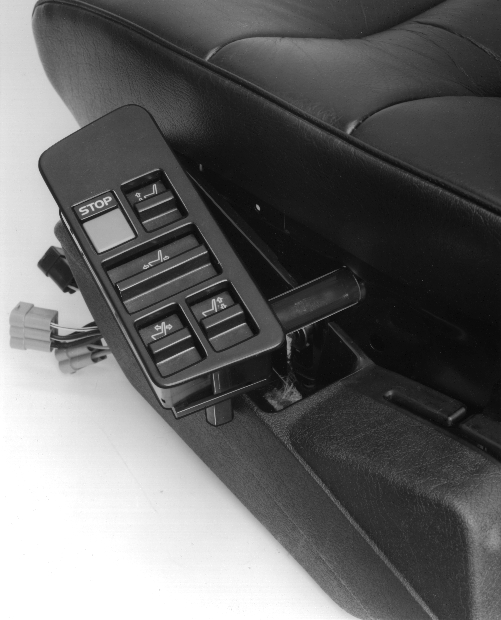

Снятие панели управления

До 1991 модельного года:

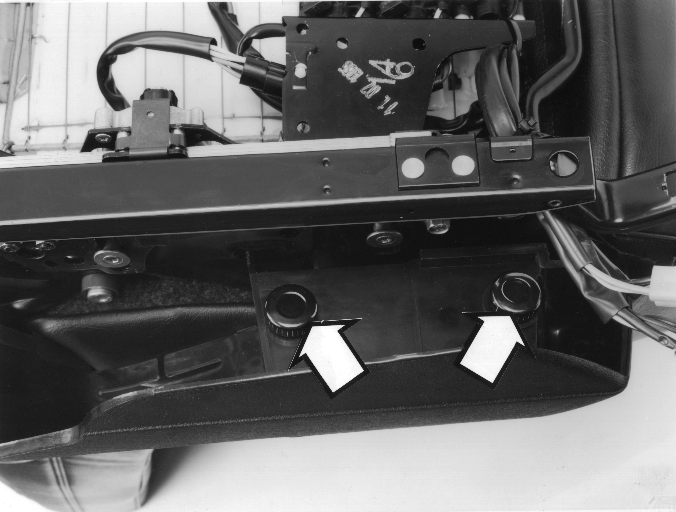

• Выверните винты с накатанной головкой из панели управления.
• Подняв, освободите боковую панель.
• Пропустите провода и разъемы через сиденье.

• Выверните винт в задней части боковой панели.
• Освободите передний край панели.
• Вытяните провода и разъем вокруг передней части рамы сиденья. Сиденье без запоминающего устройства: Пропустите провода и разъемы через сиденье.
• Подняв, освободите боковую панель.
• Выверните 3 самонарезающих винта панели управления.

• Снимите крышку передних винтов боковой панели.
• Выверните 2 винта боковой панели.
• Вытяните провода и разъем вокруг передней части рамы сиденья. Сиденье без запоминающего устройства: Пропустите провода и разъемы через сиденье.
• Подняв, освободите панель.
• Выверните 3 самонарезающих винта в панели управления.

1992-1994 модельный год:

1995 модельный год:

Установка

До 1991 модельного года:

• Пропустите проводку и установите боковую панель.
• Поставьте винты с накатанной головкой.

• Пропустите проводку через гнездо в панели и установите модуль управления.
• Поставьте 3 самонарезающих винта.
• Пропустите провода и разъем вокруг передней части сиденья. Электрическая схема приведена в Руководстве по ремонту Раздел 8(82-86,88) Внешнее оборудование 700/900 1982-. Сиденье без запоминающего устройства: Пропустите провода и разъемы через сиденье.
• Поставьте боковую панель, зацепив ее переднюю часть и ввернув винт в задней части.

• Пропустите провода и разъем вокруг передней части сиденья. Электрическая схема приведена в Руководстве по ремонту Раздел 8(82-86,88) Внешнее оборудование 700/900 1982-. Сиденье без запоминающего устройства: Пропустите провода и разъемы через сиденье.
• Поставьте 3 самонарезающих винта.
• Поставьте боковую панель.
• Вверните 2 винта в боковую панель.
• Поставьте крышку переднего винта.

1992-1994 модельный год:

1995 модельный год:

Подсоединение разъемов

Сиденье без запоминающего устройства:Подсоедините разъемы к:

• электродвигателю спинки сиденья.
• электродвигателям подушки сиденья.

• Подсоедините 16-штекерный разъем D панели управления к модулю управления. Электрическая схема приведена в Руководстве по ремонту Раздел 8(82-86,88) Внешнее оборудование 700/900 1982-.

Сиденье с запоминающим устройством:

Установка хомутов

• Поставьте ленточный хомут, удерживающий проводку.

Установка

• Установите сиденье в автомобиль согласно Снятие сиденья.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Проверка

Сиденье без запоминающего устройства:

• Проверьте функционирование.

Сиденье с запоминающим устройством:

• Откалибруйте сиденье, как описано в разделе Устройство и функционирование, Встроенная диагностическая система.
• Проверьте функционирование.
