Механизм окна задней двери

Снятие механизма окна задней двери

• Снимите панель двери, см Задняя дверь автофургона.
• Частично снимите изоляцию.

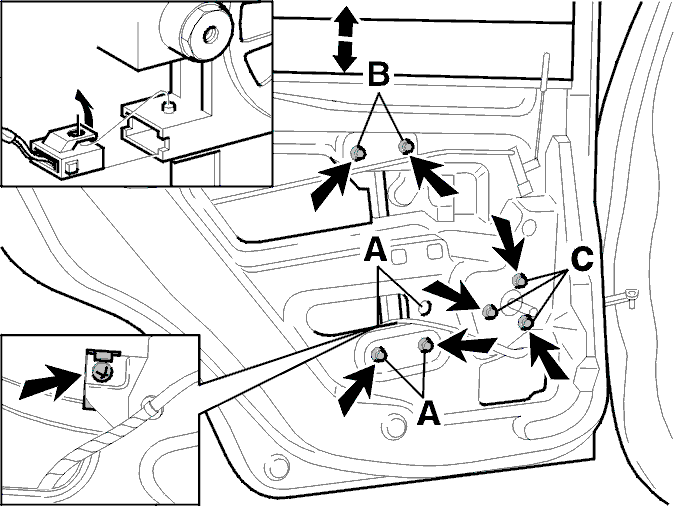

• Опустите стекло вниз и снимите вынты крепления (А) (2х).
• Поднимите стекло вверх и закрепите к верху лентой.
• Снимите крепление механизма окна (В) (4х болта).
• Снимите крепление у ручки или электродвигателя (С) (3х болта).
• Отсоедините разъем и снимите механизм окна через верхний проем.
• Снимите механизм, поверните механизм в двери и снимите его через верхний проем.

Примечание: Сначала снимите нижнюю часть, затем верхнюю, и наконец, механизм.

Примечание: На окнах с электрическим приводом, сначала поверните механизм и снимите через верхний проем, электродвигателем вперед.

Примечание: Механизм окна поставляется только в сборе.

Установка механизма окна задней двери

• Установите механизм в дверь (через верхний проем).

Примечание: Сначала поместите нижнюю часть, затем верхнюю, и наконец, механизм.
- Нанесите смазку в разъем.
- Подсоедините разъем.
- Затяните все болты вручную.

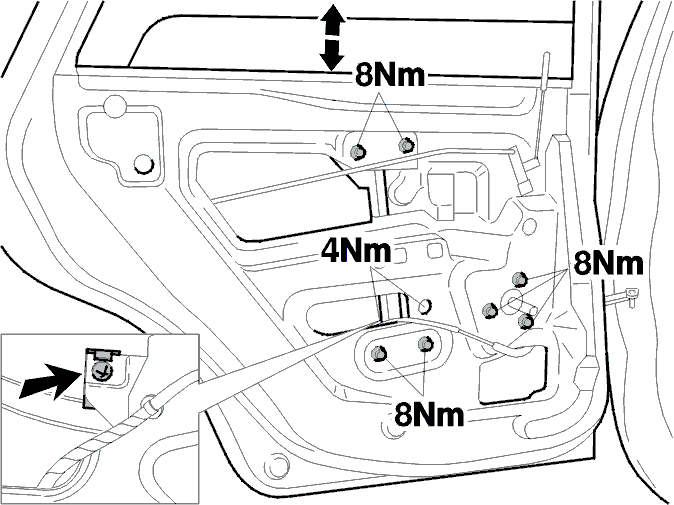

- Затяните болты механизма стеклоподъемника, момент затяжки: 8 Н·м.
- Опустите стекло вниз до тех пор, пока фиксирующие шпонки не зайдут на направляющую окна.
- Завинтите винты наполовину.
- Поднимите и опустите стекло несколько раз и закрепите механизм окна с помощью болтов (4), момент затяжки: 8 Н·м.
- Затяните винты (2) направляющей, момент затяжки: 4 Н·м.
- Установите изоляцию.
- Установите панель двери, см Задняя дверь автофургона.
- Почистите окно.
