Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Специальные инструменты
- 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА)
- 🔧 Оправка
- 🔧 СТАНДАРТНАЯ РУКОЯТКА
- 🔧 Специальныц винт (маховик) B4184-B6304
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Подготовительные работы
Подготовка
Снимите сцепление. См. Нажимной диск/ведомый диск сцепления, замена.
Снятие
Снятие маховика и ведущего диска
Снимите маховик / ведущий диск. Используйте зубчатый сектор 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА) в качестве упора при ослаблении винтов.
Снятие уплотнения

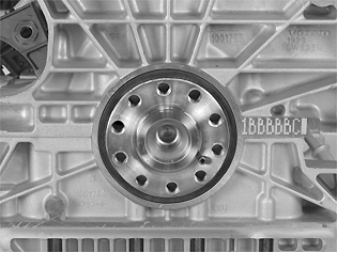

Проверьте уплотнение коленчатого вала на наличие утечки.Чтобы заменить уплотнение коленчатого вала, смотрите инструкции для соответствующей модели автомобиля и года выпуска.
Установка
Установка маховика и ведущего диска
Осторожно: Убедитесь, что поверхность коленчатого вала и сопрягаемые поверхности маховика / ведущего диска чистые. Убедитесь, что в отверстиях для винтов нет остатков герметика для резьбы.
Установите:
- маховик и ведущий диск
- 3 шпильки 🔧 Специальныц винт (маховик) B4184-B6304, разместив их, как показано на иллюстрации. Поверните короткой резьбой в сторону коленчатого вала.
Примечание: Убедитесь, что установочный штифт на коленчатом валу расположен напротив отверстия в маховике / ведущем диске. Положение направляющего отверстия отмечено.
Осторожно: Важно, чтобы маховик и ведущий диск опирались на фланец коленчатого вала, прежде чем будут установлены другие винты.
Всегда используйте новые винты. Убедитесь, что герметик для резьбы на новых винтах не поврежден. В противном случае нанесите несколько капель герметика 1161056 на резьбу.
- Вставьте 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА).
-
Притяните маховик / ведущий диск к коленчатому валу при помощи 3 гаек на специальном инструменте 🔧 Специальныц винт (маховик) B4184-B6304. Обточенная секция гайки должна быть повернута в сторону маховика / ведущего диска.
-
Установите другие винты. Затяните. См. Момент затяжки.
- Замените 3 специальных винта новыми стандартными винтами. Затяните. См. Момент затяжки.
- Затем дозатяните на угол все 10 винтов по диагонали. Используйте 🔧 ТРАНСПОРТИР. Затяните. См. Момент затяжки.
- Убедитесь, что датчик маховика и кронштейн установлены. Установите ведомый диск сцепления и сцепление. См. Нажимной диск/ведомый диск сцепления, замена.
