Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 960 | — | 1991–1997 |
| S90 | — | 1997, 1998 |
| V90 | — | 1997, 1998 |
Специальные инструменты
- 🔧 MANOMETER (SYSTEMTRYCK 25KP) AW,BW
- 🔧 NIPPEL (MANOMETER 2531)AW BW
Проверьте уровень масла

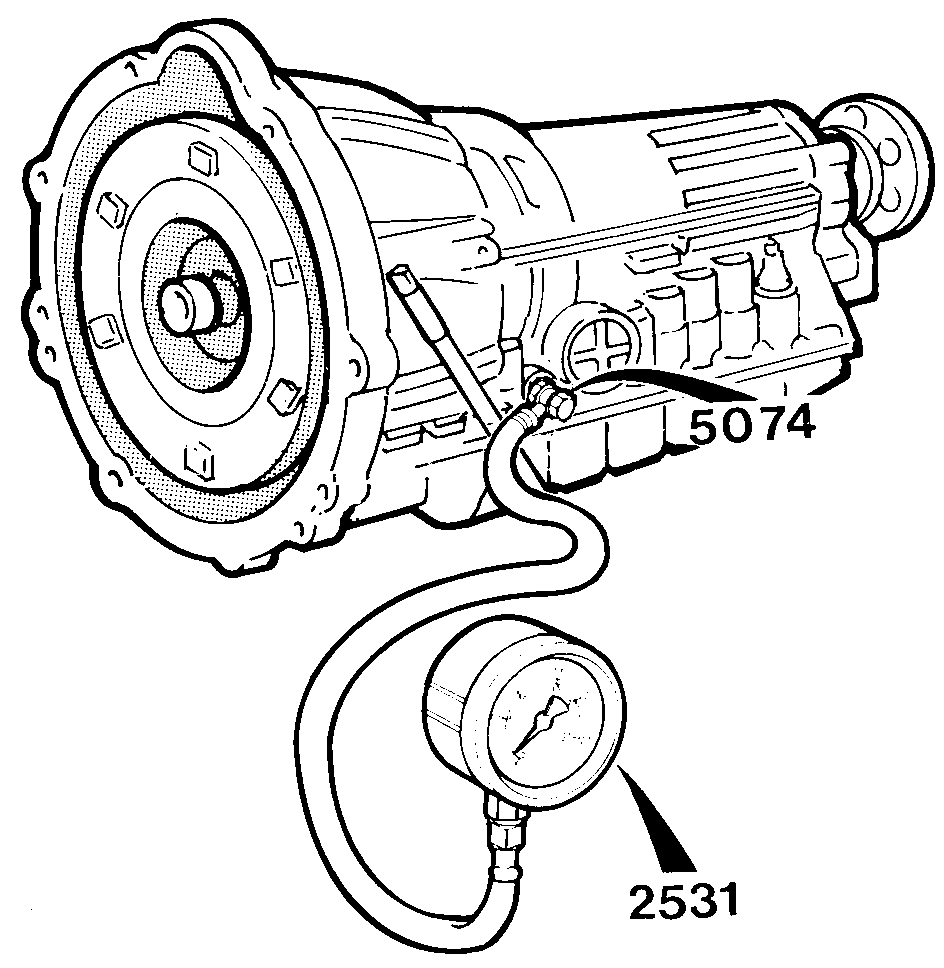

Подсоедините манометр
- Закрепите манометр 🔧 MANOMETER (SYSTEMTRYCK 25KP) AW,BW на боковой раме.
- Выверните переднюю пробку коробки передач и поставьте ниппель 🔧 NIPPEL (MANOMETER 2531)AW BW. Подсоедините к ниппелю шланг.
Примечание: Магистральное давление представляет собой давление во фрикционе C0. Поэтому давление отсутствует, если не включена 4-я передача
- Заведите двигатель и дайте ему поработать на холостом ходу при положении N.
- Проверьте частоту холостого хода.
- Нажмите на педаль тормоза. Переводя рычаг переключателя передач в разные положения, регистрируйте магистральное давление
Таблица значений магистрального давления AW 30-40/AW 30-43
| Положение переключателя передач | Давление, МПа | Давление, psi |
|---|---|---|
| R | 0,61-0,67 | 88-98 |
| N | 0,41-0,45 | 59-65 |
| D | 0,41-0,45 | 59-65 |
| 3 | 0,41-0,45 | 59-65 |
| L | 0,41-0,45 | 59-65 |
Перевод
- При проверке магистрального давления проверьте обороты в режиме полного торможения.
- Проверка оборотов в режиме полного торможения дает информацию о состоянии гидротрансформатора, фрикционов коробки передач и двигателя.
Для получения достоверных результатов:
- двигатель должен быть хорошо отрегулирован
- магистральное давление должно быть верным
- уровень и температура масла в коробке передач должны быть нормальными (рабочими).
Примечание: Не проверяйте обороты в режиме полного торможения при пониженном магистральном давлении.
Проверка
- Компрессор кондиционера должен быть выключен. Заведите двигатель. Задействуйте стояночный тормоз и сильно нажмите левой ногой на педаль тормоза.
- Переведите рычаг переключателя передач в положение D и выжмите до упора педаль акселератора максимум на 5 секунд, считывая максимальные обороты по тахометру. Считайте значение магистрального давления. Сравните с нижеуказанными табличными значениями.
Примечание: Запрещено выполнять проверку оборотов в режиме полного торможения дольше 5 секунд.
| Положение переключателя передач | Магистральное давление, МПа | Давление, psi |
|---|---|---|
| D | 1,24-1,34 | 180-194 |
| R | 1,44-1,74 | 209-252 |
| Нормальные обороты в режиме полного торможения на уровне моря для:- AW30-43 составляют 2050-2150 об/мин- AW30-40 составляют 2600-2800 об/мин(частота вращения возрастает на 120 об/мин с увеличением высоты над уровнем моря на 1000 м и на 50-100 об/мин с повышением температуры воздуха на каждые 10°C сверх +20°C). |
- Повторите процедуру с рычагом переключателя передач в положении R.
- Сравните с табличными значениями.
- Если обороты превышают табличное значение, перейдите к Обороты в режиме полного торможения выше нормы:, если обороты ниже табличного значения, перейдите к Обороты в режиме полного торможения ниже нормы:.
Обороты в режиме полного торможения выше нормы:
Условия, указанные выше в пункте Перевод выполнены. Время разгона 0-100 км/ч - нормальное.
Если зарегистрированные обороты превышают нормальное значение более чем на 300 об/мин:
- Проверьте, не изменило ли масло цвет и не пахнет ли оно горелым, согласно Проверка масла.
Если масло в порядке, замените гидротрансформатор. (См. Замена коробки передач операции, выполняемые при замене гидротрансформатора.)
Загрязнение масла указывает на изношенность или термическое повреждение дисков фрикционов. Замените коробку передач согласно Замена коробки передач, или отремонтируйте коробку передач (см. Руководство "Ремонт").
Обороты в режиме полного торможения ниже нормы:
Условия, указанные выше в пункте Перевод выполнены.
Если зарегистрированные обороты превышают нормальное значение более чем на 300 об/мин:
- Замените гидротрансформатор. (См. в Замена коробки передач операции, выполняемые при замене гидротрансформатора.)
- После замены гидротрансформатора снова проверьте обороты в режиме полного торможения. Если неисправность не устранена, замените коробку передач Замена коробки передач.
- Замените коробку передач согласно Замена коробки передач.
- После замены коробки передач снова проверьте обороты в режиме полного торможения.
