Лонжерон, задний, замените (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие заднего лонжерона

Снимите компоненты. См.Задняя секция, открытие доступа.Исправьте повреждение при помощи рихтовочного стенда. Используйте съемник🔧 DRAGFÄSTE (BAKRE SIDOBALK).Определите степень повреждения. См.Задняя часть, схема регулировки и Сторона кузова, схема регулировки.Приблизительно отрежьте в соответствующей точке. Смотрите рекомендуемые точки отреза на иллюстрации.

Если необходимо, снимите:

• заднее крыло. См.Заднее крыло, замена
• наружную заднюю секцию. См.Задняя секция, наружная, замена
• заднюю балку бампера. См.Балка бампера, задняя, замена
• внутреннюю заднюю секцию. См.Задняя секция, внутренняя, замена
• аккумуляторный отсек. См.Аккумуляторный отсек, снятие.

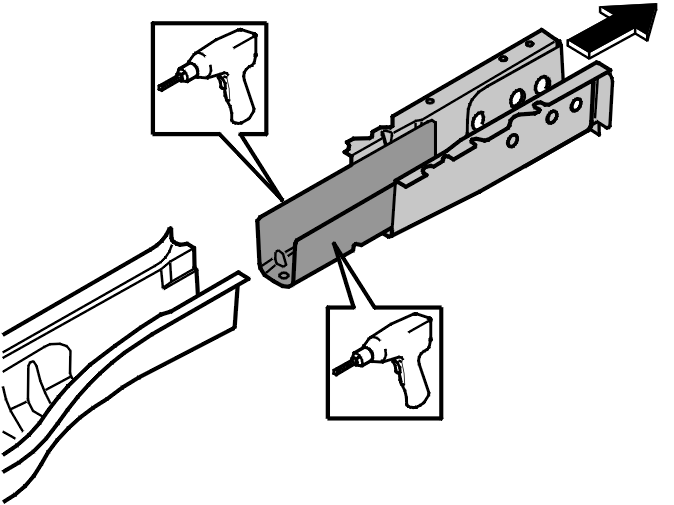

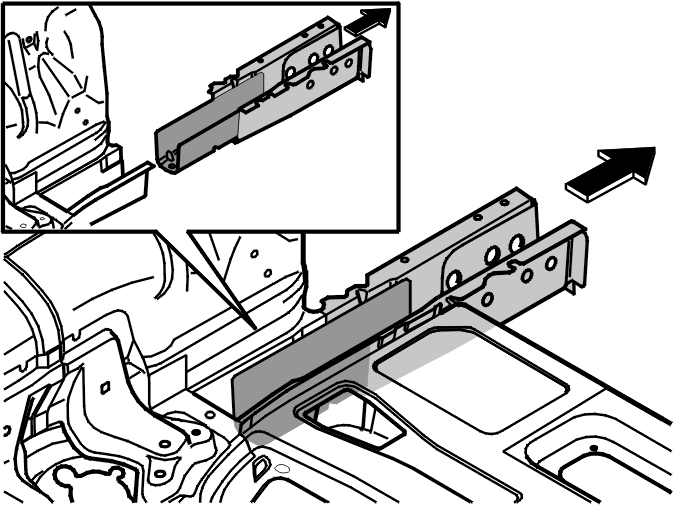

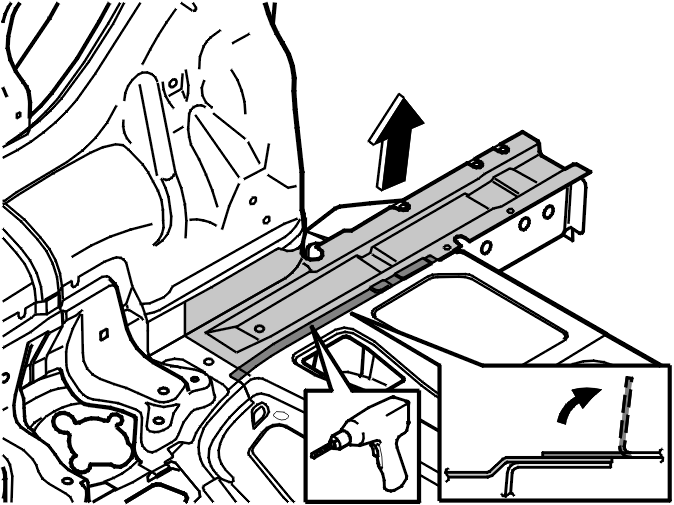

Высверлите заднюю часть пола и аккумуляторный отсек. Отведите вверх, как показано на иллюстрации.Высверлите точечные сварные швы для крышки на лонжероне и отрежьте, как показано на иллюстрации.Поддев, отожмите крышку.Отрежьте лонжерон, как показано на иллюстрации.Высверлите усиливающий элемент в лонжероне перед точкой отреза.Поддев, отожмите лонжерон вместе с обоими задними усиливающими элементами.Зачистите шлифовкой.Нанесите сварочную грунтовку.

Установка заднего лонжерона

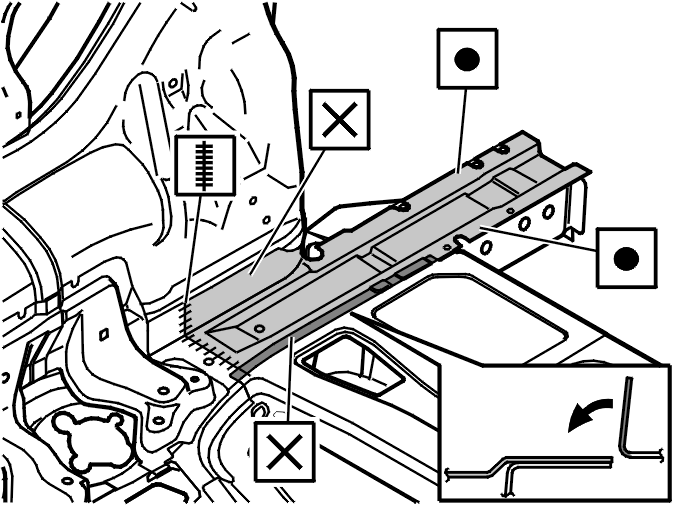

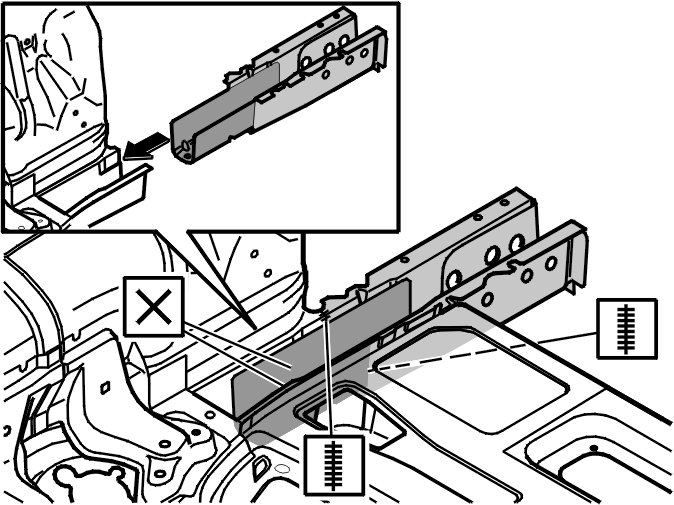

Отрежьте запасную деталь.Просверлите отверстия для электрозаклепок в секции усиливающего элемента, выступающей из элемента конструкции.Вставьте усиливающий элемент с задней секцией лонжерона.Закрепите запасную деталь.Приварите на место.

Установите:

• заднее крыло. См.Заднее крыло, замена
• наружную заднюю секцию. См.Задняя секция, наружная, замена
• заднюю балку бампера. См.Балка бампера, задняя, замена
• внутреннюю заднюю секцию. См.Задняя секция, внутренняя, замена
• аккумуляторный отсек. См.Аккумуляторный отсек, снятие.

Уплотните согласно Уплотнение кузова.

Примечание: При данном типе повреждения должна быть проверена система защиты при ударе сзади. См.Блок системы защиты при ударе сзади, проверка.
