Сторона кузова, схема регулировки (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Объяснение размеров

Размеры в таблице приводятся следующим образом:Символ номер 1 означает, что измерение выполняется от центра.Символ номер 2 означает, что измерение выполняется от одного края.

Символ номер 3 означает, что измерение выполняется от отметки отреза. Измерения выполняются от нижней части углубления (см. иллюстрацию).Если показан только один символ точки измерения, символ применим к обеим точкам измерения. В противном случае символы на иллюстрации показаны на каждой стороне измерения.

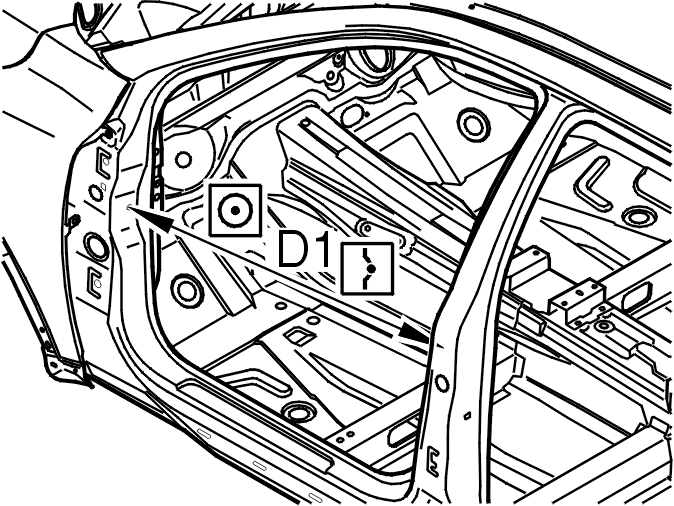

D1 = 946 мм

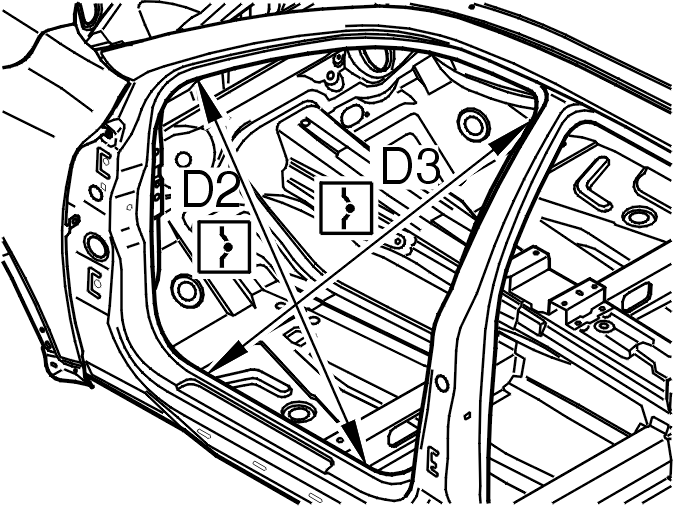

D2 = 918 ммD3 = 1351 мм

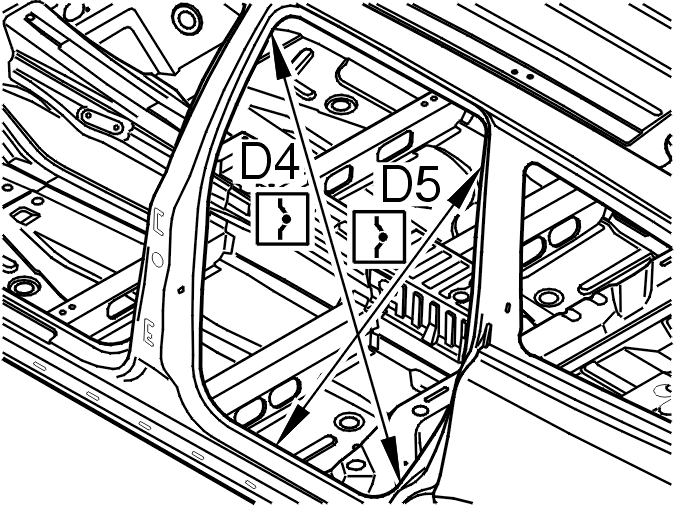

D4 = 1046 ммD5 = 1150 мм

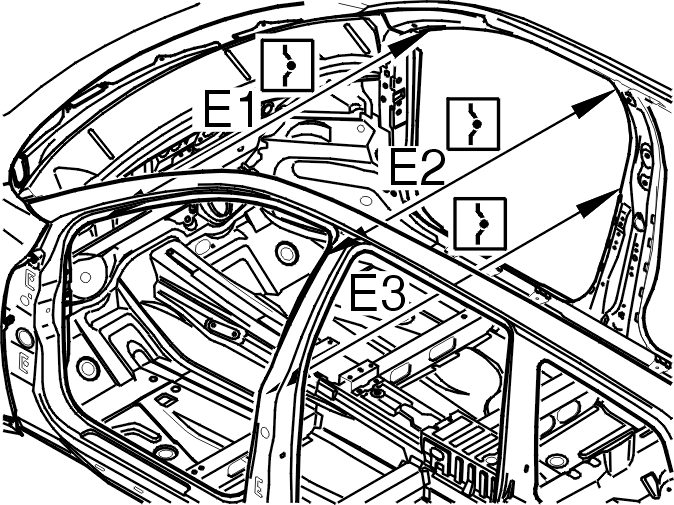

E1 = 1446 ммE2 = 1276 ммE3 = 1546 мм

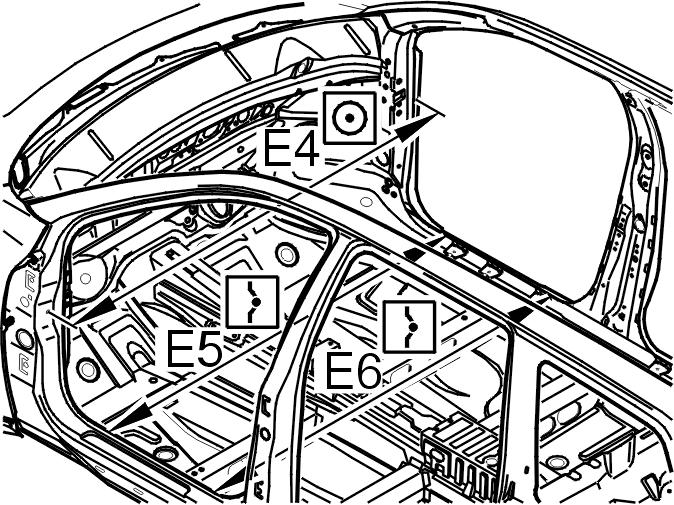

E4 = 1570 ммE5 = 1478 ммE6 = 1478 мм

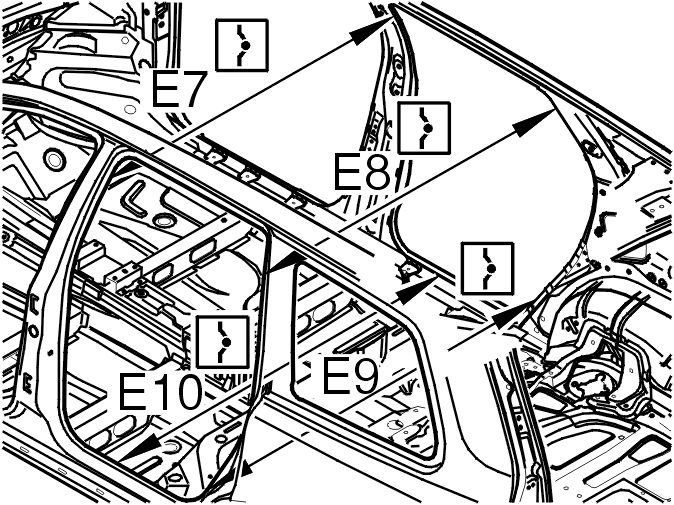

E7 = 1307 ммE8 = 1342 ммE9 = 1490 ммE10 = 1478 мм
