Лонжерон, передний, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка (операции, общие для всех методов)

Снимите компоненты. См.Передняя секция, открытие доступа.Вытяните поврежденную секцию при помощи съемника🔧 DRAGFÄSTE.Определите степень повреждения. См.Лонжероны / надколесные дуги, передние, схема регулировки и Передняя секция, схема регулировки.

В этот метод включены методы для:

• наружной секции лонжерона. См.наружная секция, замена
• внутренней секции лонжерона. См.внутренняя секция, замена.

Снятие наружной секции лонжерона

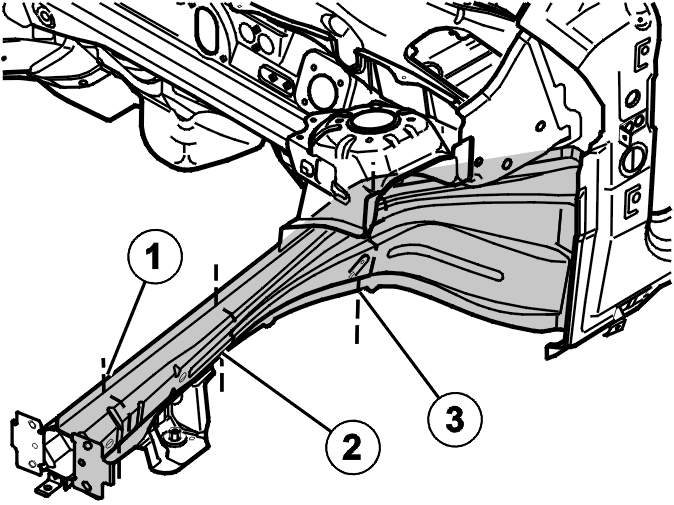

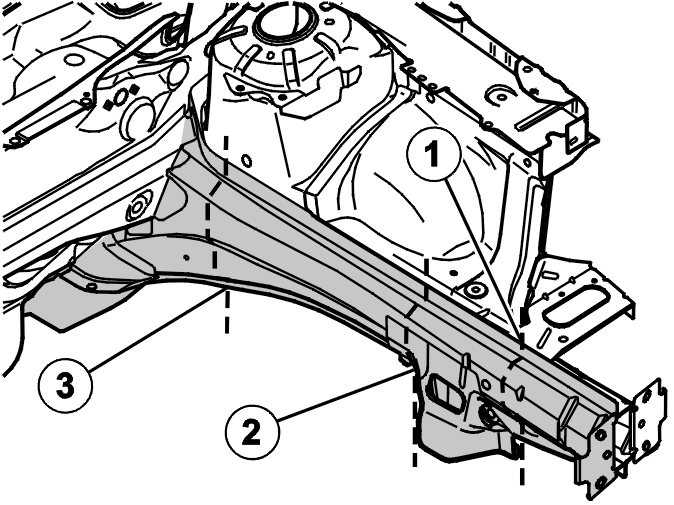

Отмерьте соответствующую точку отреза на лонжероне. См. рекомендуемые точки отреза (1), (2) и (3) на иллюстрации.

Точка отреза 1

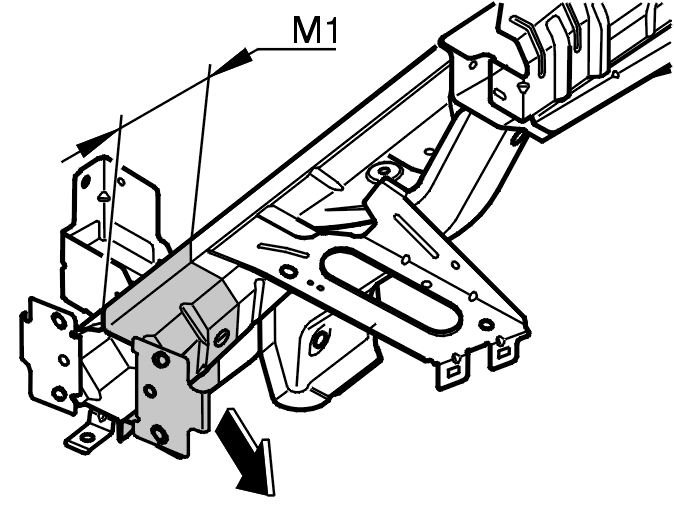

Используйте эту точку отреза в случае небольших повреждений лонжерона.Данная точка отреза находится в 140 мм (M1) от переднего конца лонжерона между внутренней стороной буксирной проушины и кронштейном крыла на правой стороне.

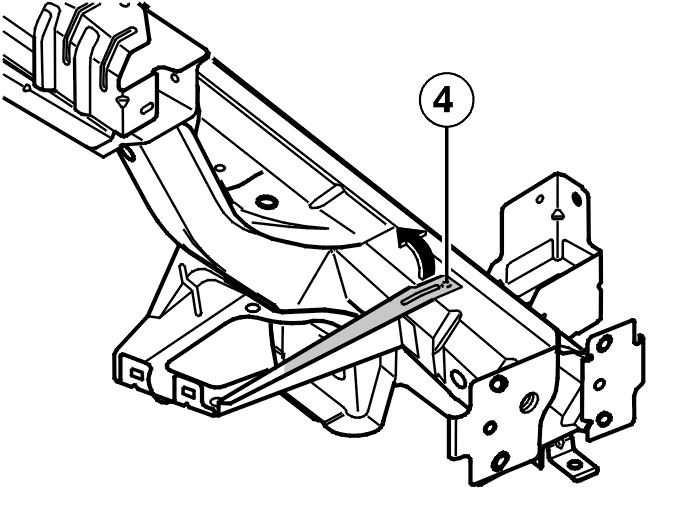

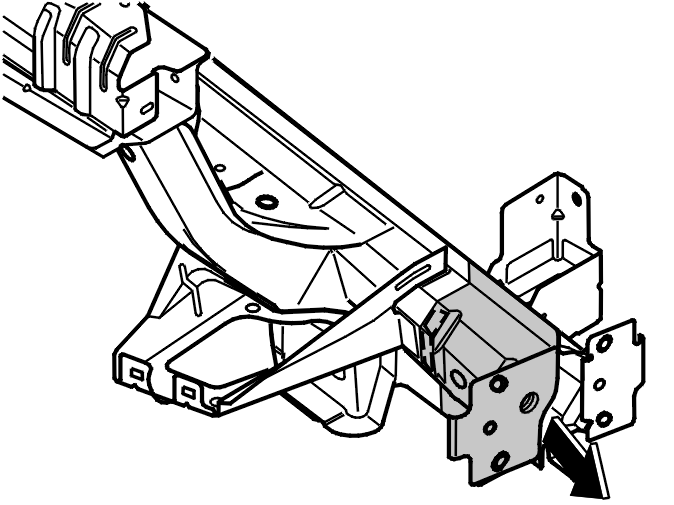

Высверлите только переднюю точку (4) кронштейна крыла и отведите его вверх.

Разрежьте элемент конструкции.Высверлите и сошлифуйте точечные сварные швы.Поддев, отожмите компонент.

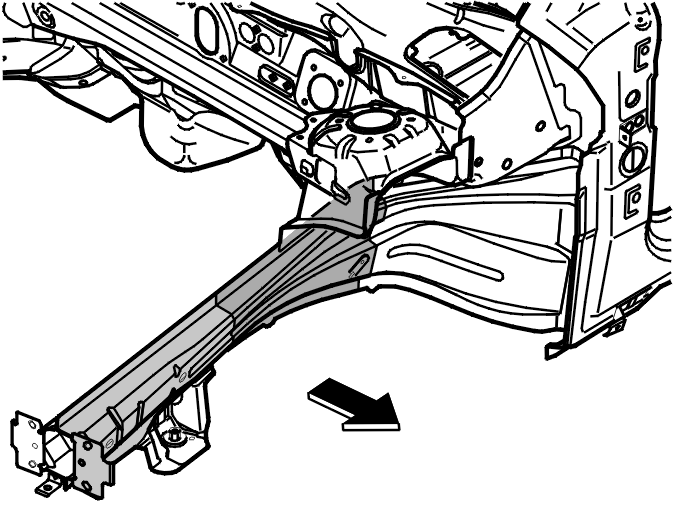

Точки отреза 2 и 3

Снимите:

• кронштейн крыла
• наружный усиливающий элемент надколесной дуги.

Надколесная дуга может сниматься частично или полностью. Чтобы заменить, см.Колесная ниша, передняя, замена.Разрежьте элемент конструкции.Сошлифуйте и высверлите точечные сварные швы.Поддев, отожмите компонент.

Установка наружной секции лонжерона

Зачистите шлифовкой.Нанесите сварочную грунтовку.Выровняйте и закрепите деталь для замены.

Примечание: Все точки отреза показаны на одной и той же иллюстрации.

Точки отреза 1, 2 и 3
Приварите кронштейн крыла на место. Расположение указано в Лонжероны / надколесные дуги, передние, схема регулировки.Уплотните согласно Уплотнение кузова.

Точки отреза 2 и 3
Установите надколесную дугу. См.Колесная ниша, передняя, замена.Установите усиливающий элемент надколесной дуги.Уплотните согласно Уплотнение кузова.

Снятие внутренней секции лонжерона

Отмерьте соответствующую точку отреза на лонжероне. Смотрите рекомендуемые точки отреза на иллюстрации.

Точка отреза 1

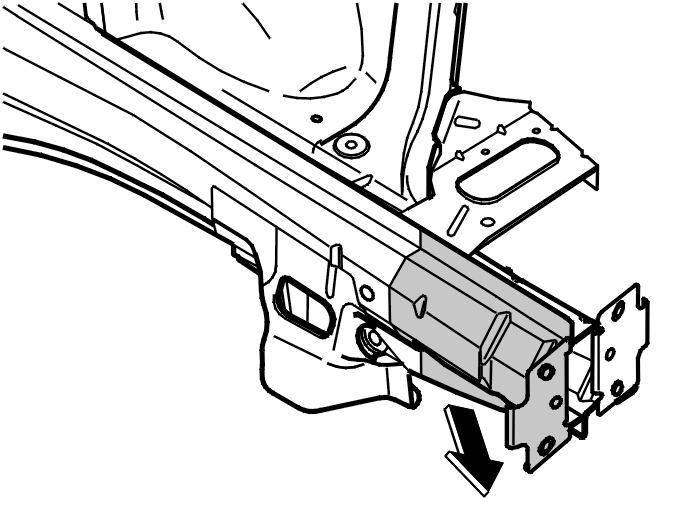

Используйте эту точку отреза в случае небольших повреждений лонжерона.Данная точка отреза находится в 140 мм от переднего конца лонжерона.

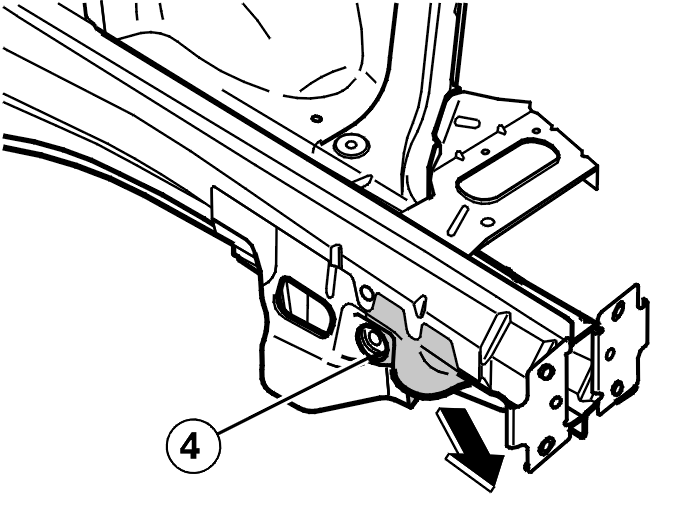

Высверлите и отпилите переднюю секцию внутреннего усиливающего элемента надколесной дуги. Пропилите в центре отверстия, как показано на иллюстрации (4).Разрежьте лонжерон.Сошлифуйте и высверлите точечные сварные швы.Поддев, отожмите компонент.

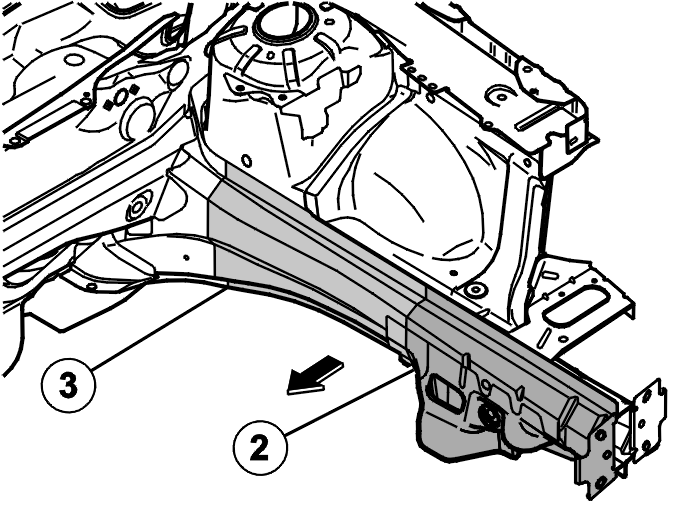

Точки отреза 2 и 3

Снимите внутренний усиливающий элемент надколесной дуги.Разрежьте элемент конструкции.Сошлифуйте и высверлите точечные сварные швы.Поддев, отожмите компонент.

Установка внутренней секции лонжерона

Точки отреза 1, 2 и 3

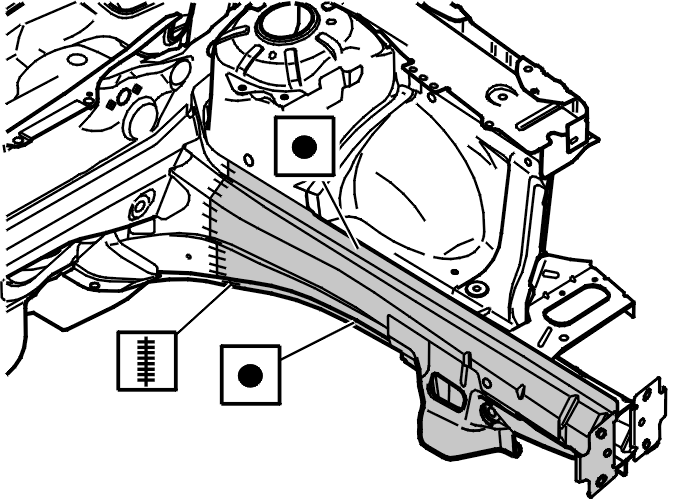

Зачистите шлифовкой.Нанесите сварочную грунтовку.Выровняйте и закрепите деталь для замены.

Примечание: Все точки отреза показаны на одной и той же иллюстрации.

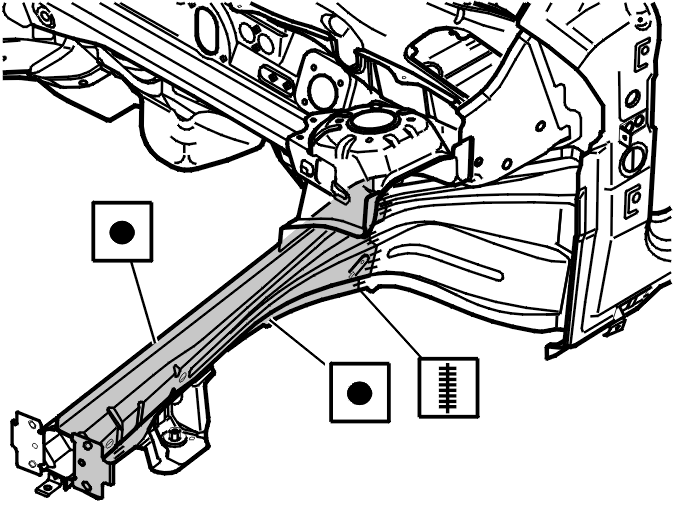

Приварите деталь для замены на место.Приварите кронштейн крыла на место. Расположение указано в Лонжероны / надколесные дуги, передние, схема регулировки.

Точки отреза 2 и 3
Установите надколесную дугу. См.Колесная ниша, передняя, замена.Установите усиливающий элемент надколесной дуги.Установите кронштейн радиатора. См.Лонжероны / надколесные дуги, передние, схема регулировки.
