Лонжероны / надколесные дуги, передние, схема регулировки

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Объяснение размеров

Размеры в таблице приводятся следующим образом:Символ номер 1 означает, что измерение выполняется от центра.Символ номер 2 означает, что измерение выполняется от одного края.

Символ номер 3 означает, что измерение выполняется от отметки отреза. Измерения выполняются от нижней части углубления (см. иллюстрацию).Если показан только один символ точки измерения, символ применим к обеим точкам измерения. В противном случае символы на иллюстрации показаны на каждой стороне измерения.

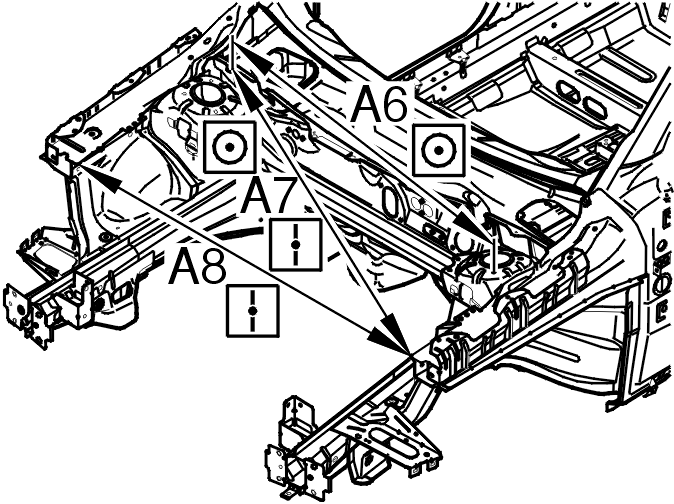

A6 = 1266 ммA7 = 1419 ммA8 = 1409 мм

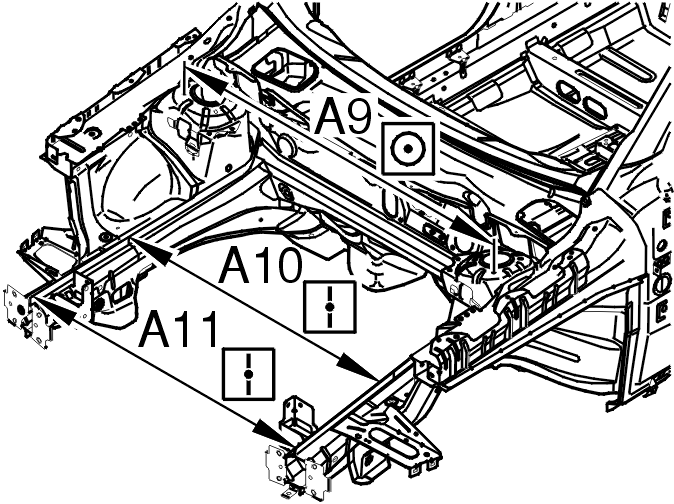

A9 = 1314 ммСварное соединение A10 = 1070 ммA11 = 1119 мм

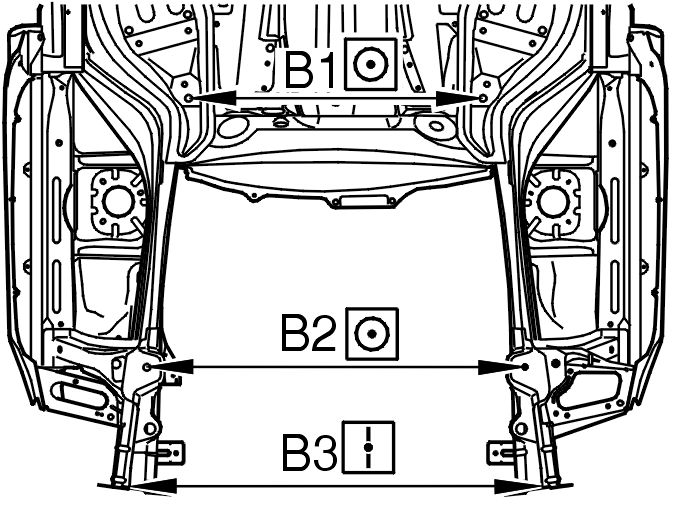

B1 = 862 ммB2 = 1066 ммB3 = 1163 мм

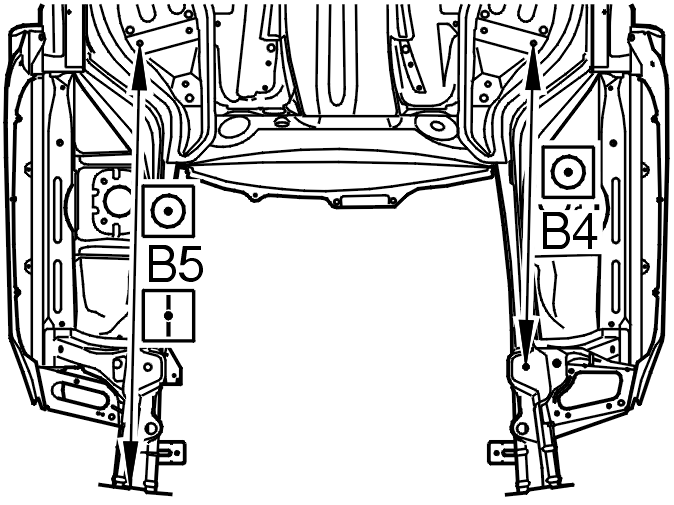

B4 = 889 ммB5 = 1247 мм

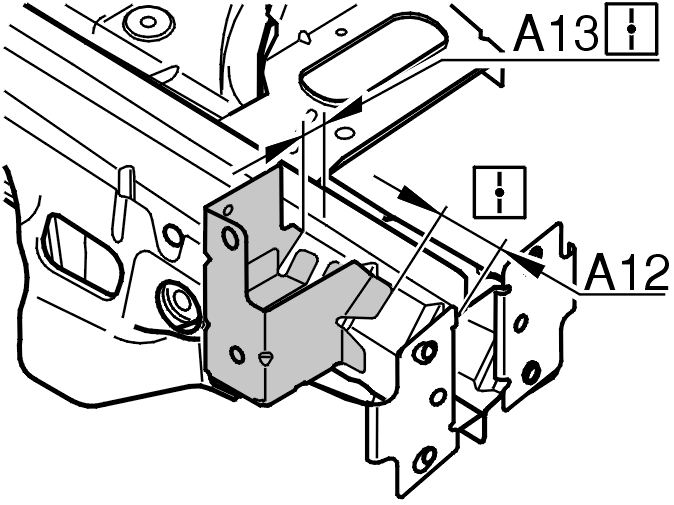

A12 = 50 ммA13 = 18 мм

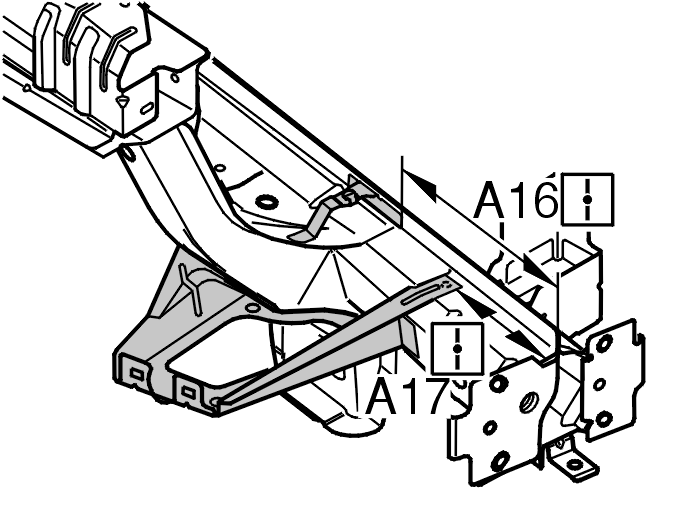

A16 = 230 ммA17 = 132 мм

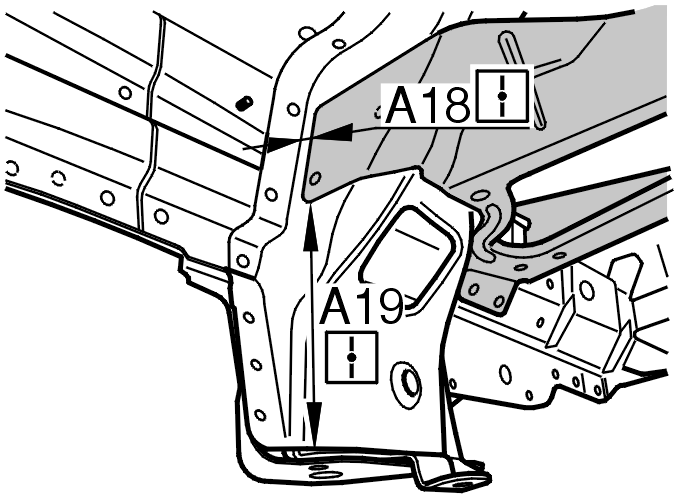

A18 = 10 ммA19 = 150 мм

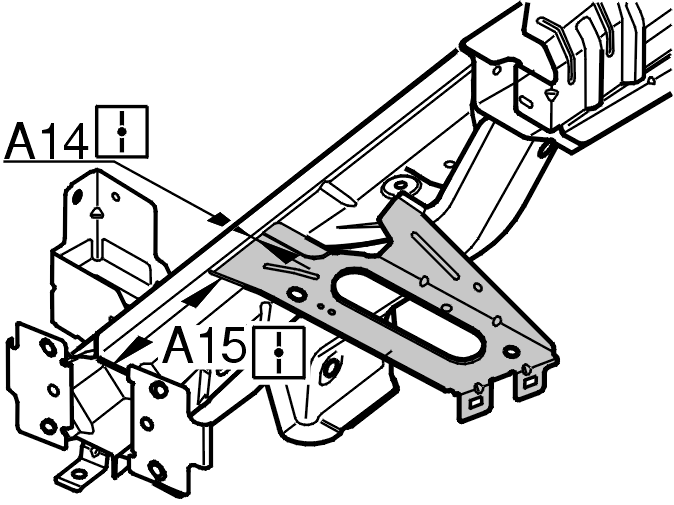

A14 = 5 ммA15 = 165 мм

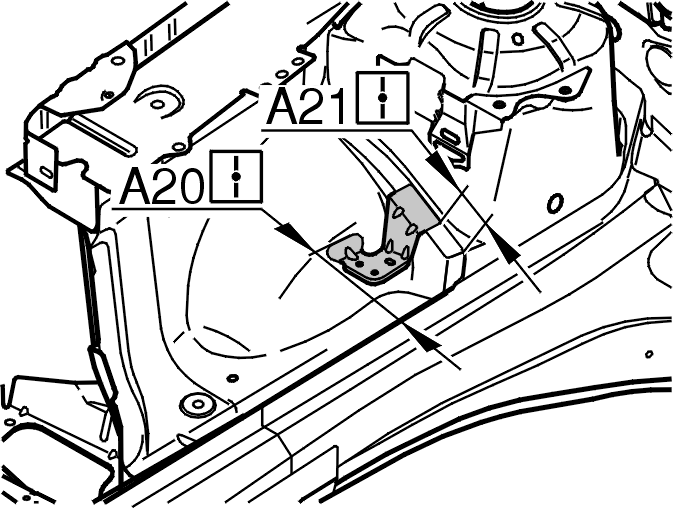

A20 = 102 ммA21 = 31 мм

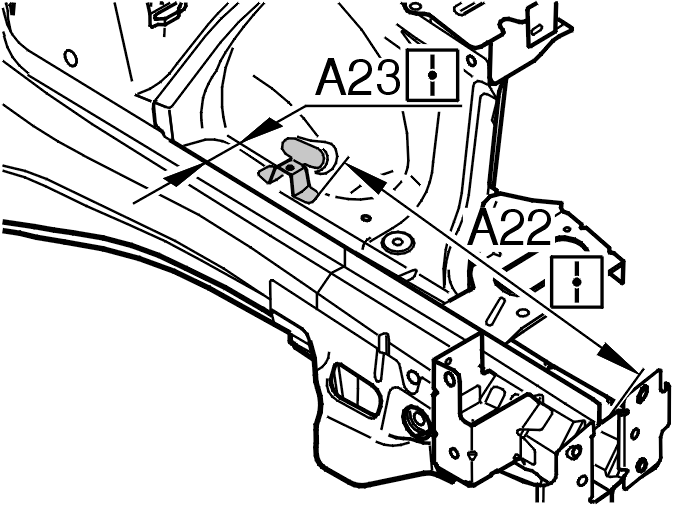

A22 = 510 ммA23 = 35 мм
