Листовой материал крыши (2004, 2005)

Важная информация

При сварочных работах на участках крыши тщательно покройте непокрытые части отделки салона. Это делается для того, чтобы не повредить отделку салона при сварочных и шлифовочных работах.

Снятие панели крыши

Снимите компоненты. См.: Takparti, friläggning.

Высверлите точечные сварные швы на переднем ветровом стекле и задней двери автофургона.

Отрежьте герметик вокруг шва лазерной сварки. Сошлифуйте шов вдоль балки крыши.

Автомобили с люком в крыше:Сошлифуйте 6 сварных швов, удерживающих раму люка в крыше во внутренней балке крыши. Подденьте и вытащите люк в крыше.

Проверьте размеры крыши. См. Tak.

Установка панели крыши

Приварите роликовым швом длиной 10 мм (M1) вдоль балок крыши и оставьте зазор длиной 40 мм (M2). Повторите операцию вдоль всех балок крыши. На каждом углу должен быть шов длиной 10 мм.

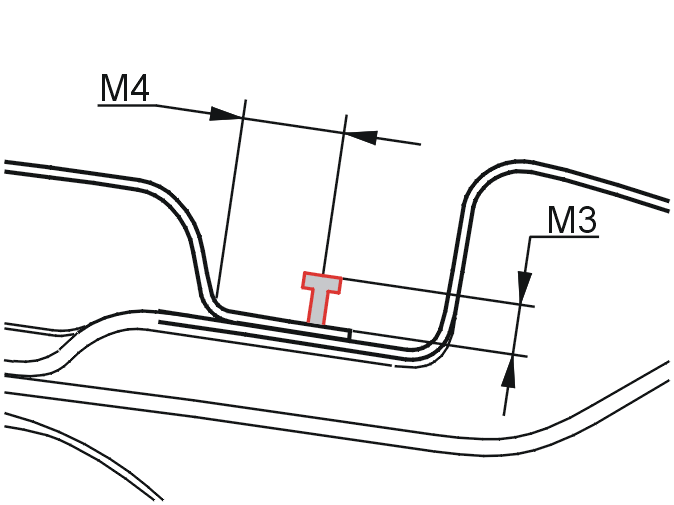

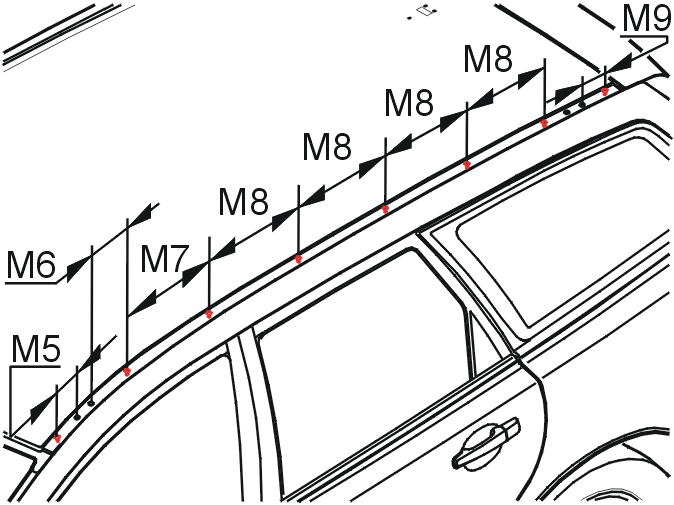

Установите т-образные шпильки (на иллюстрации отмечены красным цветом).M3 = 5 ммM4 = 13 мм

M5 = 58 ммM6 = 93 ммM7 = 300 ммM8 = 305 ммM9 = 72 мм

Автомобили с люком в крыше:Приварите блок люка в крыше, как показано на иллюстрации, 30 мм.

Выровняйте панель крыши.Снимите панель крыши.

Нанесите сварочную грунтовку, там где будут расположены сварочные швы.

Нанесите мягкий пеноматериал, 12 валиков, на заднюю балку крыши. См. Karosstätning, tätningsschema.

Установите панель крыши. Закрепите при помощи сварочных щипцов.

Приварите крышу точечным сварным швом к передней и задней аркам крыши. Диаметр наконечника: Ø 4,5 мм.

Герметизация балки крыши и панели крыши

Чтобы получить информацию о герметике крыши, см.: Karosstätning, tätningsschema.

Осторожно: Используйте правильный материал, так как герметик крыши совершенно не защищен от внешних воздействий.

Установите изоляционные панели на внутренней стороне крыши.

Установите компоненты. См.: Framparti, friläggning Передняя секция, открытие доступа Передняя секция, открытие доступаBakparti, friläggningSidoparti, friläggningTakparti, friläggning.
