Крышка, модуль антенны, замена

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Выключите зажигание.Выньте ключ из выключателя зажигания.

Примечание: После того, как ключ вынут: подождите одну минуту, прежде чем начать работу.

Снятие крышки с модуля антенны

Снимите:

• внутреннюю обивку крыши. См.Внутренняя обивка крыши, замена
• модуль антенны.

Примечание: Модуль антенны приклеен полиуретановым клеем в крыше и должен быть вырезан. Сделать это при помощи ножа чрезвычайно сложно, имеется вероятность повреждения лакокрасочного покрытия вокруг люка в крыше. Вместо этого для снятия используйте проволоку.

Внимание: Используйте защитные очки и перчатки.

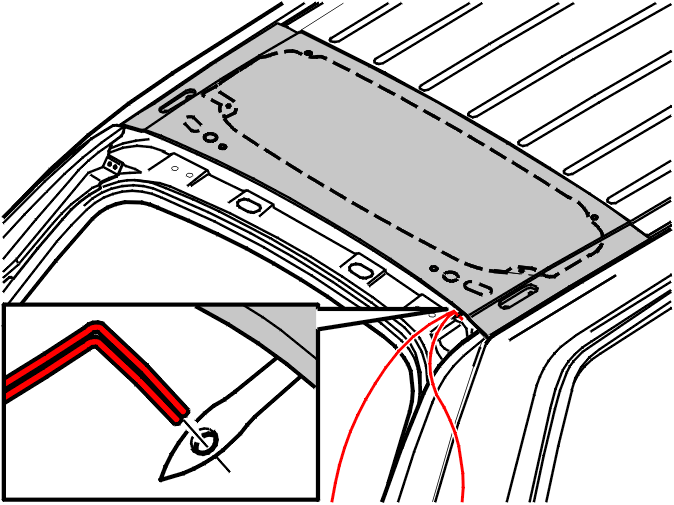

Отрежьте четыре метра рояльной проволоки.Вдавите проволочный съемник, специальный инструмент🔧 SYL (SKÄRTRÅD/GLASBORTT/INGÅR I SATS 9512338), в задний правый угол.Втяните оба конца проволоки приблизительно на 45 cм.

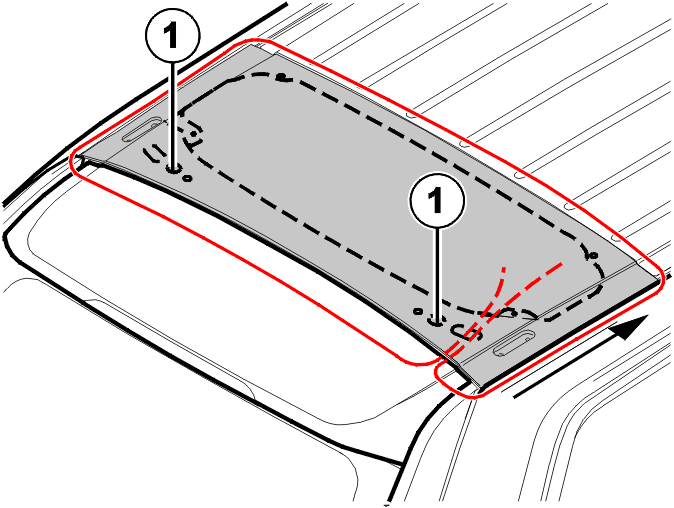

Сформируйте из проволоки кольцо вокруг окна, и втяните излишек проволоки с одного края.Проверьте, какой конец проволоки двигается, чтобы их различать.Так как в (1) находятся установочные штифты, проволоку следует втягивать в направлении, указанном стрелкой.

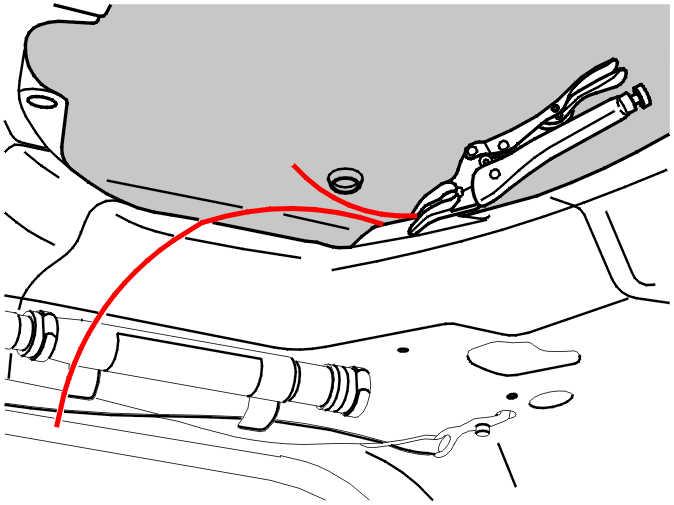

Закрепите проволоку, двигаясь влево, при помощи сварочных плоскогубцев.

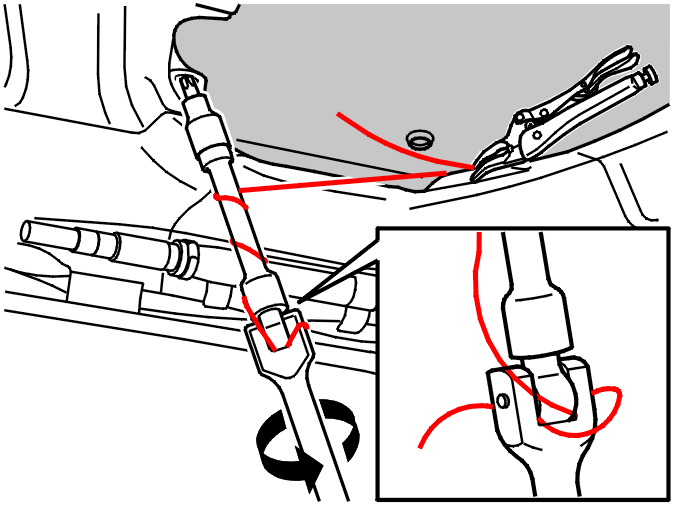

Закрепите конец проволоки, который предстоит накрутить на стержень съемника (см. иллюстрацию). Присоедините короткий удлинитель и гаечный ключ torx или подобный предмет к стержню съемника.Натяните проволоку, намотав ее на ручку съемника.Сломайте ручку съемника, с тем чтобы проволока втянулась в автомобиль. Используйте отверстия вокруг панели в качестве удерживающих точек.Намотайте проволоку до правого установочного штифта. Когда будет достигнута нужная точка, появится естественное препятствие.

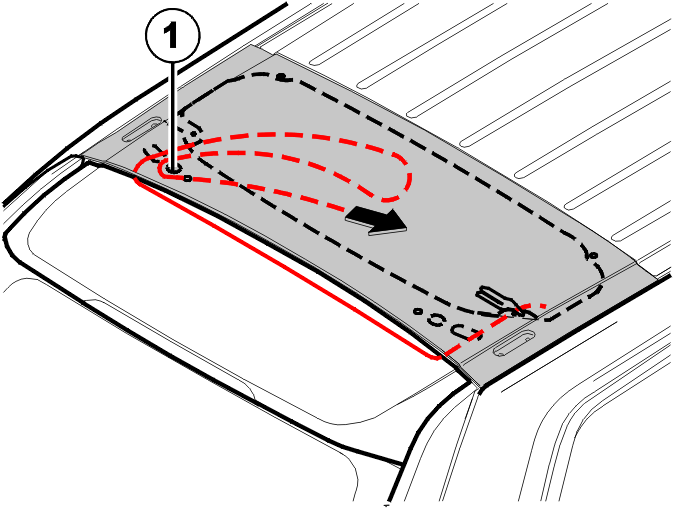

Снимите проволоку с ручки с храповиком. Вставьте проволоку на внутренней стороне установочного штифта.Закрепите проволоку снова и продолжайте наматывать до тех пор, пока не освободится люк.

Установка защитной панели модуля антенны

Метод установки защитной панели тот же, что для замены окон. См.Установка заднего ветрового стекла.Очистите участок на панели, на который будет наноситься полиуретановый клей, используя очиститель Н (черный колпачок).Нанесите активатор полиуретанового клея (голубая пробка) на секцию панели, на которую будет наноситься клей.

Примечание: Активатор полиуретанового клея наносить не нужно, если старая панель используется повторно в течение восьми часов, и на ней еще есть клей.

Нанесите полиуретановый клей на защитную панель или на фланец кузова.Вдавите панель на место рукой.Закрепите панель при помощи ленты.
