Крышка клапанного механизма (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

• форсунка Форсунка Форсунка
• топливную магистраль Топливная магистраль

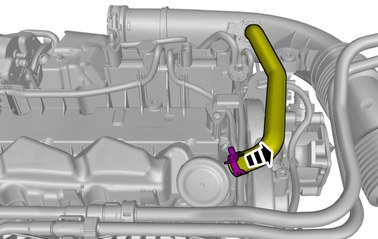

Ослабьте зажим шланга.Отсоедините шланг от проводов.

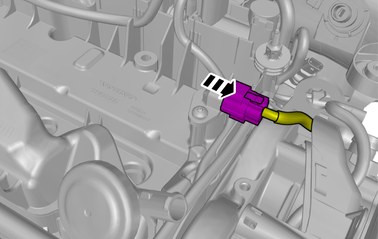

Отсоедините контактный разъем.

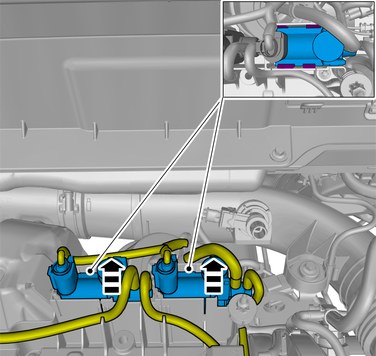

Освободите помеченные деталь/детали.

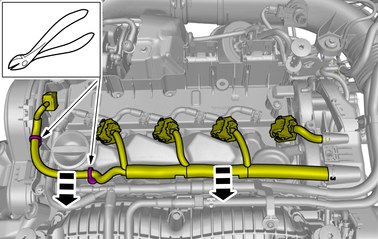

Снимите зажимы.Сложите отмеченные детали.

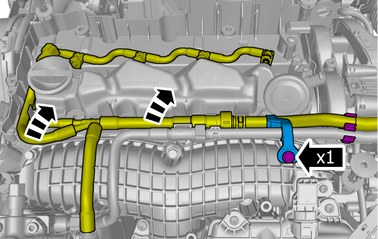

Выверните винт.Сложите отмеченные детали.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Выверните винты.Удалите отмеченные детали.

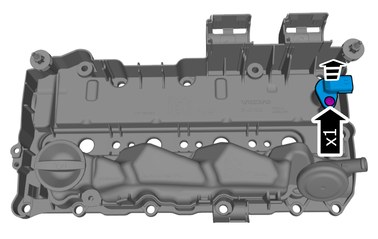

Выверните винт.Удалите отмеченные детали.🔩 Момент затяжки: 10 Н·м

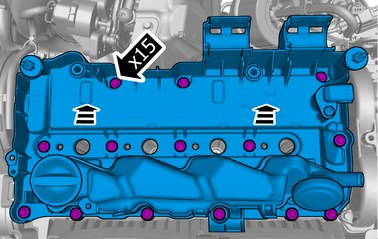

Выверните винты.

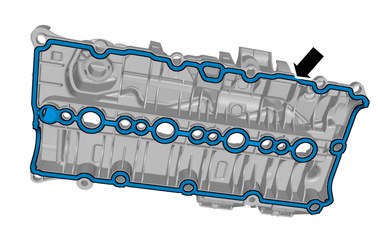

Осторожно: Убедитесь в том, что прокладка находится в правильном положении.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

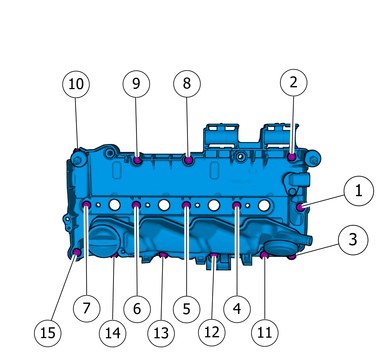

Примечание: Убедитесь в том, что последовательность действий является правильной.

Затяните винты.🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.
