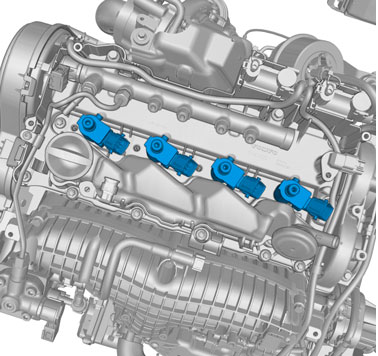

Форсунка (D4204T5)

См. информацию по технике безопасности, дизельная система питания Информация по технике безопасности, дизельная система питания

См. информацию по компонентам дизельного двигателя, общая информация Детали, узлы и агрегаты дизельного двигателя, общая информация

Отсоедините винты.

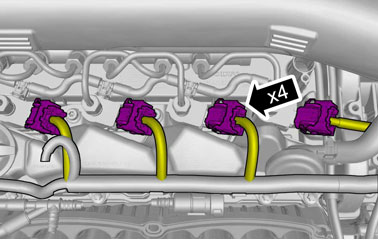

Освободите блокировку.Отсоедините контактный разъем.🔧 Лента для снятия статического электричества

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Осторожно: Используйте безворсовую ткань.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

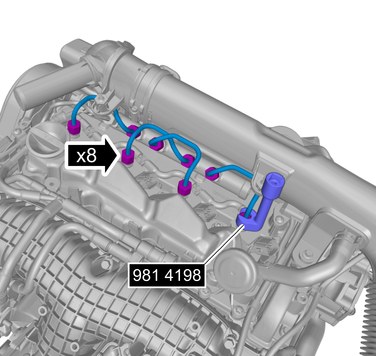

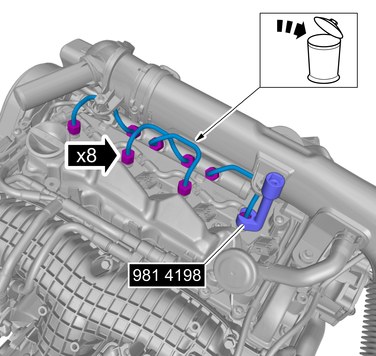

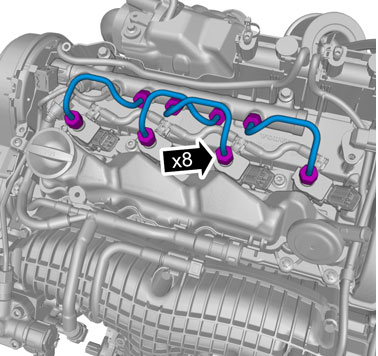

Снимите гайки.🔧 Зацеп "воронья лапа"Пластмассовый штекер, комплект арт. 31405636

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Внимание: Будьте готовы собрать вытекающие жидкости.

Осторожно: Использование инструмента или чрезмерного усилия наносит повреждение быстрым соединениям.

Осторожно: Используйте безворсовую ткань.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

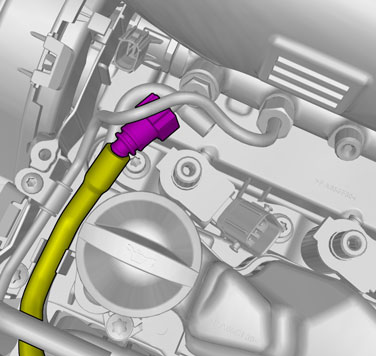

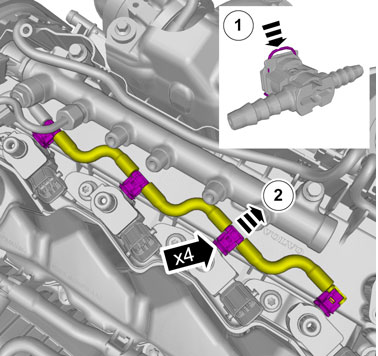

Освободите блокировку.Выньте шланг.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

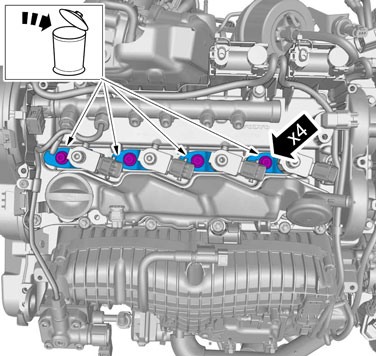

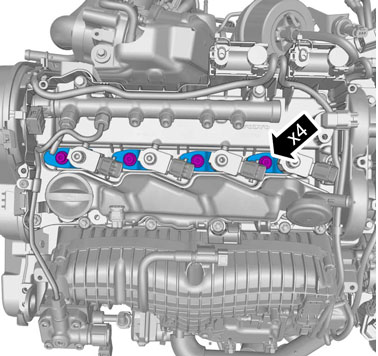

Выверните винты.

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

Осторожно: Этот компонент чувствителен к "механическому воздействию". Если например его уронили на пол, компонент не может быть установлен в автомобиле.

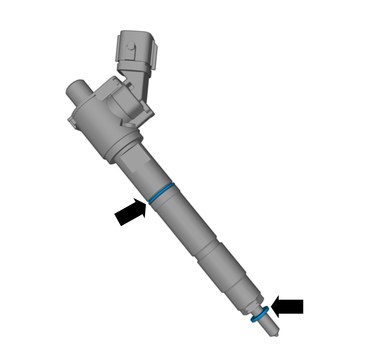

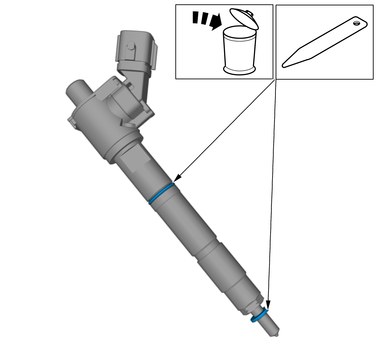

Примечание: Убедитесь в том, что используется новый компонент.

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

Примечание: Всегда следуйте рекомендациям соответствующего поставщика.

🔧 Чистящий инструмент

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

Примечание: Убедитесь в том, что используется новый компонент.

Затяните винты.🔩 Момент затяжки: 19 Н·м + доворот 60°

Осторожно: Убедитесь, что компоненты располагаются правильно.

Примечание: При правильной установке детали вы услышите щелчок.

Примечание: На этом этапе затяните гайки только рукой.

Примечание: Убедитесь в том, что используется новый компонент.

🔩 Момент затяжки: 14 Н·м + 24 Н·м

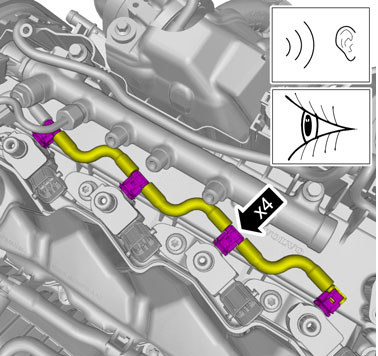

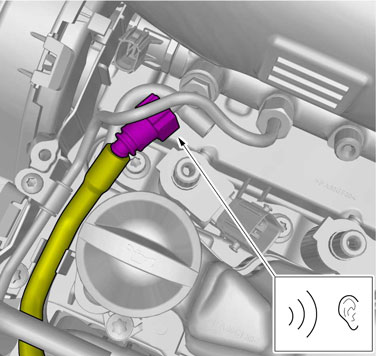

При правильной установке детали вы услышите щелчок.

Подсоедините контактные разъемы.

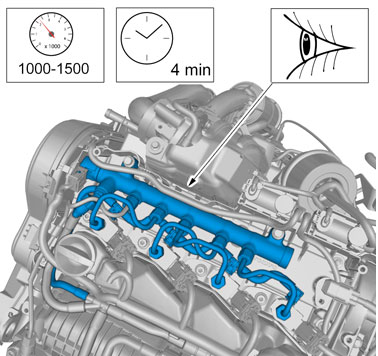

Внимание: Проверьте отсутствие течи.
