Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие компонентов и проверка повреждений
Снимите компоненты, как описано в Bakparti, friläggning и Sidoparti, friläggning.
Вытяните поврежденную секцию, чтобы было легче заново выровнять внутренние компоненты.
Определите размер повреждения. См.: Bakstycke и : Karossida.
Снятие
Снятие заднего крыла

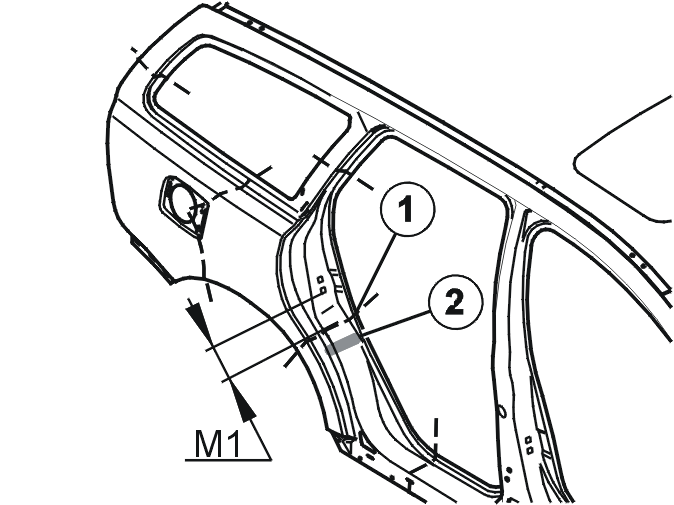

Приблизительно отрежьте в соответствующей точке. Смотрите рекомендуемые точки отреза на иллюстрации.Рекомендуется использовать соединение (1), чтобы не заменять уплотнение из пеноматериала на заменитель пенорезины.Отрежьте на 70 мм (M1) ниже нижнего отверстия на запорной планке.45 мм ниже предыдущей точки отреза находится уплотнение из пеноматериала (2).Высверлите точечные сварные швы в заднем крыле.
Примечание: Внутри заднего крыла имеется усиливающий элемент. Он расположен на 4 самых низких точечных сварных швах на заднем крае задней секции. Просверлите заднее крыло в этой точке.

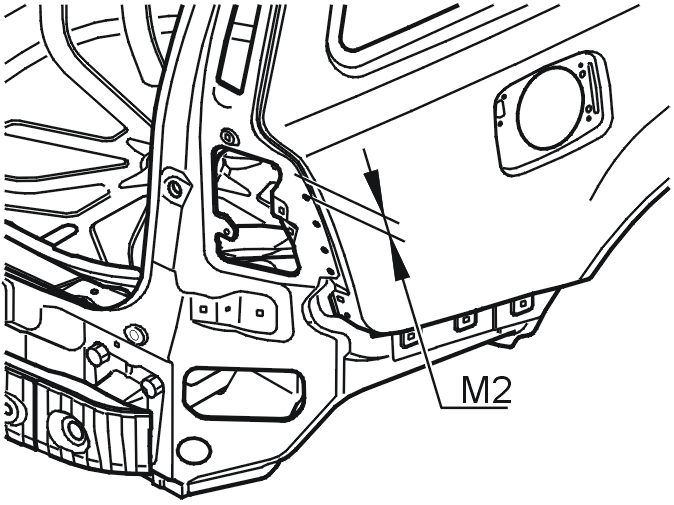

Внутри задней секции имеется точечный сварной шов, крепящий заднее крыло к внутренней секции. Он расположен на 15 мм выше верхнего просверленного отверстия.(M2 = 15 мм, см. иллюстрацию). Высверлите точечный сварной шов.Начисто зашлифуйте и нанесите сварочную грунтовку.
Установка
Установка заднего крыла
При выполнении сварочных работ см.: Svetsning, allmänt Svetsning, allmänt.
Приблизительно отрежьте устанавливаемую деталь так, чтобы устанавливаемая деталь перекрывала точки отреза.
Выбейте немного надколесную дугу, чтобы получить больше места при выравнивании заднего крыла.
Приварите резьбовую пластину к запорной планке, если она была снята.

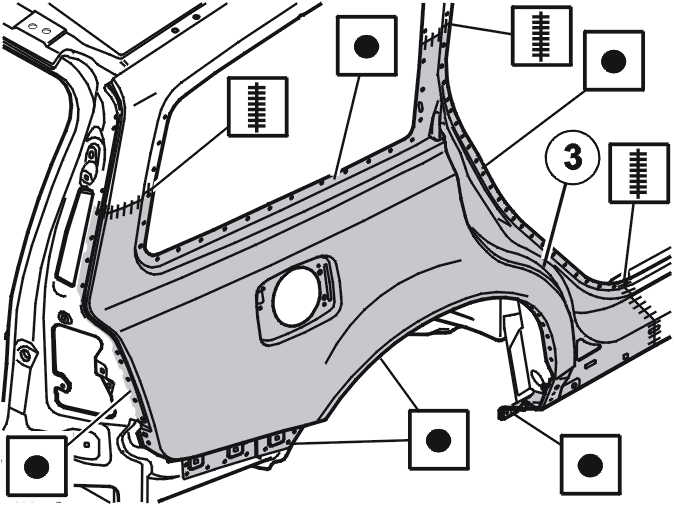

Используйте заменитель пенорезины в (3). См.: Karosstätning, tätningsschema.Это делается для того, чтобы предотвратить распространение звука по кузову автомобиля.
Закрепите заднее крыло.
Установите заднюю дверь, задние фонари и заднюю дверь автофургона, чтобы проверить совмещение.
Пропилите в точках отреза.
Приварите на место заднее крыло. Диаметр наконечника: Ø 4,5 мм.Местоположение точечных сварных швов, см. в иллюстрации.
Герметизируйте швы и стыки, как описано в Karosstätning, tätningsschema.
Обработайте антикоррозийным составом. См.: Rostskydd.
Установите компоненты, как описано в Bakparti, friläggning и Sidoparti, friläggning.
