Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | D5204T2 | 2011 |
| S60 (11-) | D5244T10 | 2011 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5244T10 | 2009–2011 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T19 | 2010 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| V60 | D5204T2 | 2011 |
| V60 | D5244T10 | 2011 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5244T10 | 2009–2011 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T19 | 2010 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T4 | 2009 |
| XC60 | D5244T5 | 2009 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5244T10 | 2010, 2011 |
| XC70 (08-) | D5244T14 | 2010 |
| XC70 (08-) | D5244T16 | 2010, 2011 |
| XC70 (08-) | D5244T4 | 2008, 2009 |
| XC70 (08-) | D5244T5 | 2008, 2009 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| чистящее средство | 1161721 |
| Прокладочный герметик | 1161771 |
Установка
Осторожно: Убедитесь в том, что участок вокруг компонента чист.

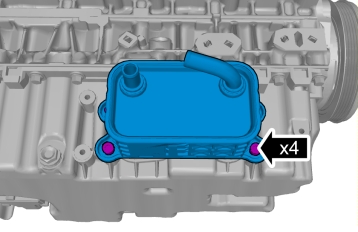

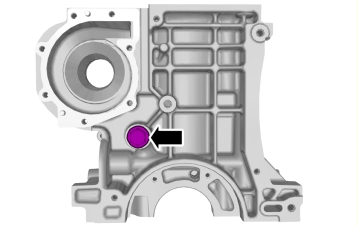

🔩 Момент затяжки: 17 Н·м
Осторожно: Убедитесь в том, что участок вокруг компонента чист.

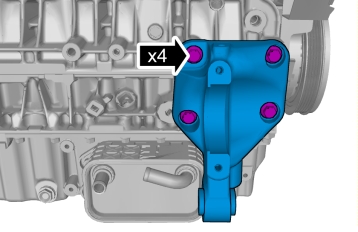

🔩 Момент затяжки: 51 Н·м

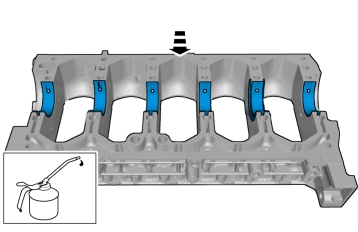

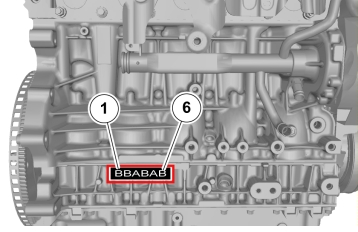

Примечание: Проверьте соответствие классификации всех деталей.

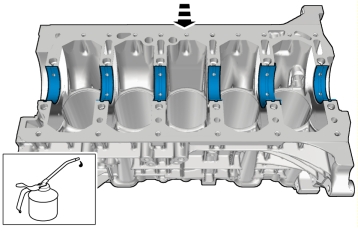

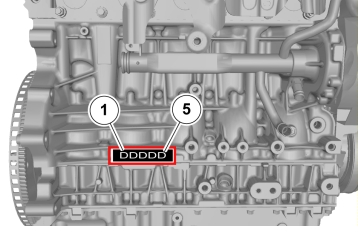

Примечание: Проверьте соответствие классификации всех деталей.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Осторожно: Убедитесь в том, что коленвал не вращается.

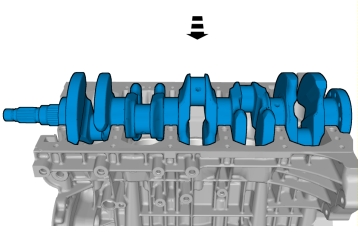

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.

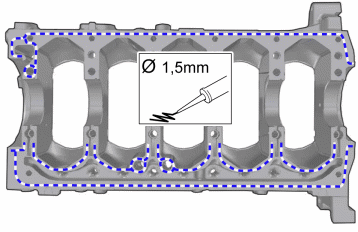

Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
чистящее средство арт. 1161721Прокладочный герметик арт. 1161771

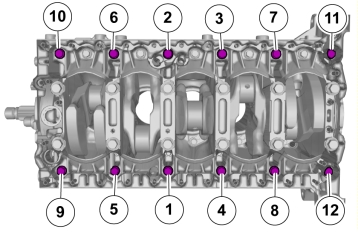

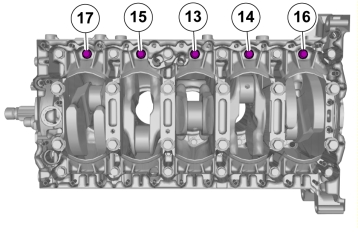

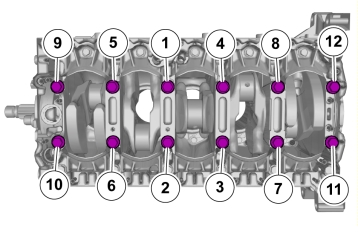

🔩 Момент затяжки: 20 Н·м
🔩 Момент затяжки: 40 Н·м
🔩 Момент затяжки: 24 Н·м
🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: доворот 110°
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Примечание: Проверьте соответствие классификации всех деталей.

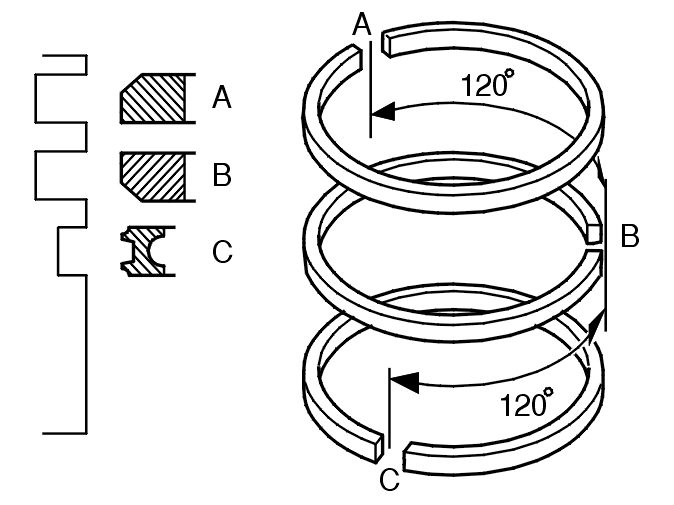

Примечание: Текст на поршневом кольце А должен быть обращен вверх.
См. информацию по двигателю Двигатель Двигатель Motor MotorЩипцы для поршневых колец
Примечание: Проверьте соответствие классификации всех деталей.
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
Приспособление для сжатия поршневых колец
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
🔧 Держатель (снятие поршня/шатун) B 200-B 6304
Осторожно: Убедитесь в том, что коленвал не вращается.
Примечание: Проверьте соответствие классификации всех деталей.
🔩 Момент затяжки: 30 Н·м + доворот 90°

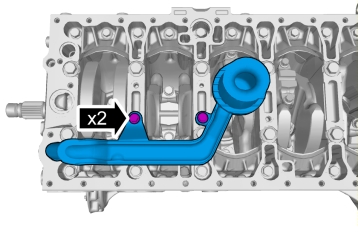

🔩 Момент затяжки: 17 Н·м
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Примечание: Убедитесь в том, что используется новый компонент.
🔧 Направляющий палец
Примечание: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
Прокладочный герметик арт. 1161771чистящее средство арт. 1161721

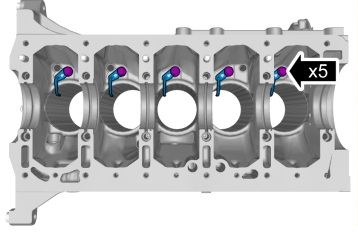

🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: 17 Н·м
🔩 Момент затяжки: 50 Н·м
🔧 Оправка
