Кривошипно-шатунный механизм, сборка (B8444S) — XC90 I

Установка

См. информацию по техническим характеристикам Motor

См. информацию по техническим характеристикам Motor

См. информацию по техническим характеристикам Motor

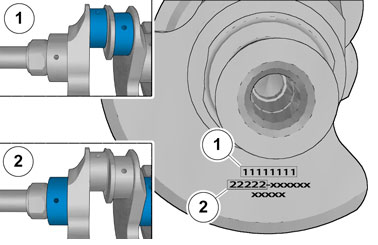

Примечание: Проверьте соответствие классификации всех деталей.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

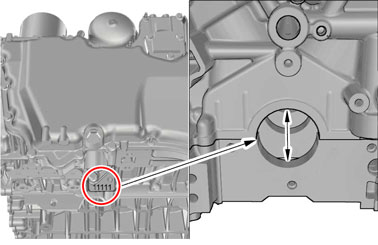

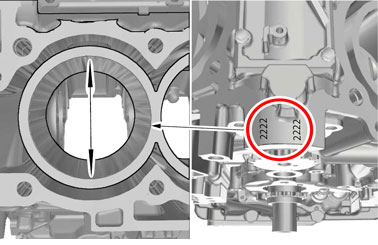

См. информацию о классификации подшипников. Motor

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

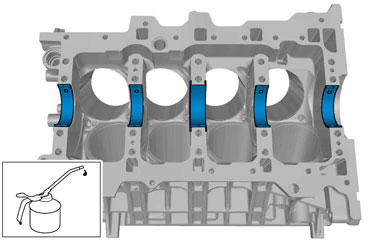

Используйте: Моторное масло

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Осторожно: Убедитесь в том, что сопряженные поверхности чистые и не имеют инородных частиц.

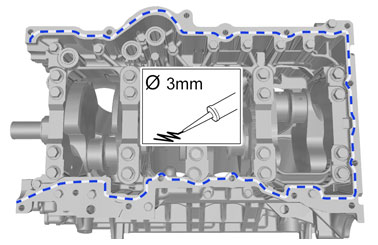

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

Используйте:Жидкий герметик, 30757050

Осторожно: Убедитесь в том, что сопряженные поверхности чистые и не имеют инородных частиц.

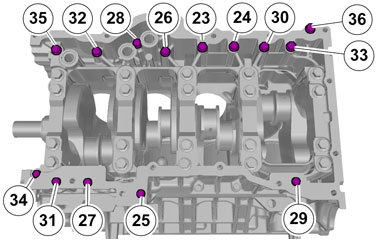

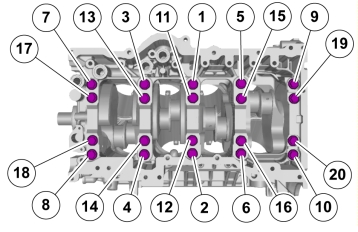

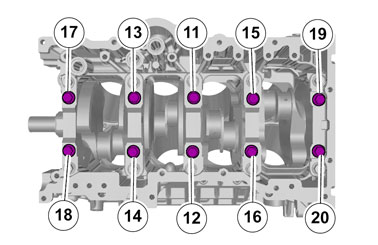

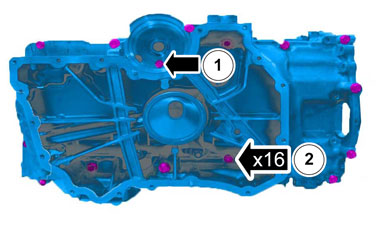

Момент затяжки: Промежуточной секции к блоку цилиндров, 40 Нм

Момент затяжки: Промежуточной секции к блоку цилиндров шаг 1, 90 °

Момент затяжки: Промежуточной секции к блоку цилиндров шаг 2, 110 °

Момент затяжки: Промежуточной секции к блоку цилиндров шаг 3, 20 Нм

Момент затяжки: Промежуточной секции к блоку цилиндров шаг 4, 24 Нм

Примечание: Проверьте соответствие классификации всех деталей.

Примечание: Проверьте соответствие классификации всех деталей.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

См. информацию о классификации подшипников. Motor

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Используйте: Приспособление для сжатия поршневых колец

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Используйте специальный инструмент 🔧 Держатель (снятие поршня/шатун) B 200-B 6304

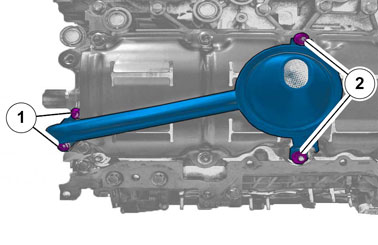

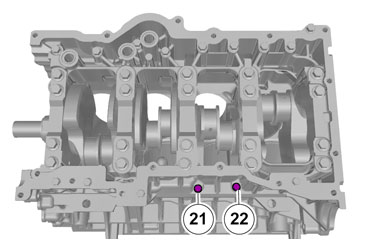

Момент затяжки:M6, 10 Нм

Момент затяжки: M8, 24 Нм

1. Момент затяжки:M6, 10 Нм
2. Момент затяжки: M8, 24 Нм

Осторожно: Убедитесь в том, что сопряженные поверхности чистые и не имеют инородных частиц.

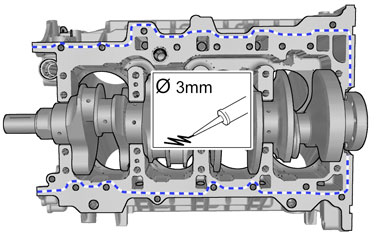

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

Используйте:Жидкий герметик, 30757050

Осторожно: Убедитесь в том, что сопряженные поверхности чистые и не имеют инородных частиц.

1. Момент затяжки:M6, 10 Нм
2. Момент затяжки: M8, 24 Нм

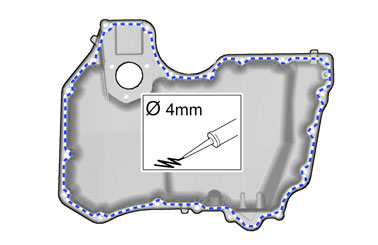

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

Используйте:Жидкий герметик, 30757050

Момент затяжки:M6, 10 Нм

Момент затяжки:M6, 10 Нм

Используйте специальный инструмент: 🔧 Ключ для масляного фильтра (версия D)

Момент затяжки:M10, 50 Нм

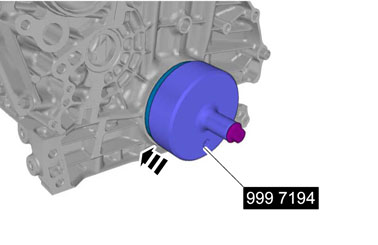

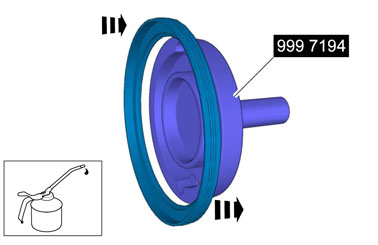

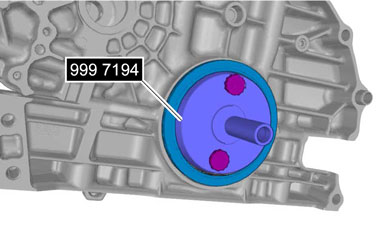

Используйте специальный инструмент: 🔧 T9997194,

Осторожно: Убедитесь в том, что сопряженные поверхности чистые и не имеют инородных частиц.
