Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B4204T10 | 2014, 2015A |
| S60 (11-) | B4204T11 | 2014–2015A |
| S60 (11-) | B4204T12 | 2014–2015A |
| S60 (11-) | B4204T15 | 2014, 2015 |
| S60 (11-) | B4204T9 | 2014–2015A |
| S60 (11-) | D4204T5 | 2014, 2015 |
| S80 (07-) | B4204T11 | 2014–2015A |
| S80 (07-) | B4204T12 | 2014, 2015A |
| S80 (07-) | B4204T15 | 2014, 2015 |
| S80 (07-) | D4204T5 | 2014, 2015 |
| V40 (13-) | B4204T11 | 2015 |
| V40 (13-) | D4204T14 | 2015 |
| V40 Cross Country | B4204T11 | 2015 |
| V40 Cross Country | D4204T14 | 2015 |
| V60 | B4204T11 | 2014–2015A |
| V60 | B4204T12 | 2014, 2015A |
| V60 | B4204T15 | 2014, 2015 |
| V60 | B4204T9 | 2014, 2015 |
| V60 | D4204T5 | 2014, 2015 |
| V70 (08-) | B4204T11 | 2014, 2015 |
| V70 (08-) | D4204T5 | 2014, 2015 |
| XC60 | B4204T10 | 2014, 2015A |
| XC60 | B4204T11 | 2014–2015A |
| XC60 | B4204T12 | 2014, 2015A |
| XC60 | B4204T15 | 2014, 2015 |
| XC60 | B4204T9 | 2014–2015A |
| XC60 | D4204T5 | 2014, 2015 |
| XC70 (08-) | B4204T11 | 2014–2015A |
| XC70 (08-) | D4204T5 | 2014, 2015 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| наждачная бумага | 9511024 |
| Изопропанол | |
| Моторное масло | |
| Прокладочный герметик | 1161771 |

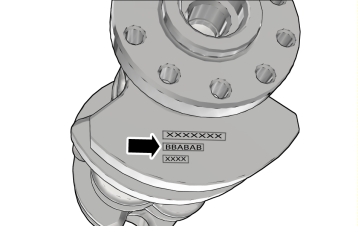

Маркировка
Примечание: Проверьте соответствие классификации всех деталей.
См. информацию по двигателю Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель
Примечание: Проверьте соответствие классификации всех деталей.
См. информацию по двигателю Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель Двигатель
Установка
Установите на место выделенную деталь.Затяните винты.🔩 Момент затяжки: 17 Н·м

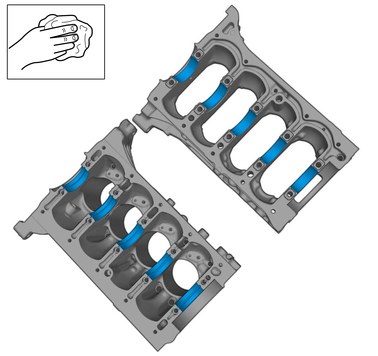

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.
- наждачная бумага арт. 9511024
- Изопропанол

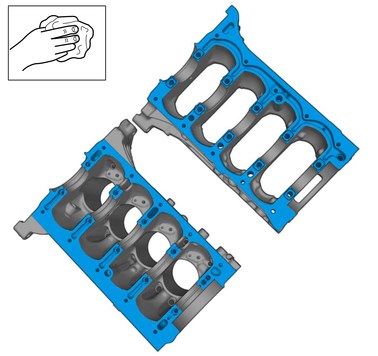

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Изопропанол

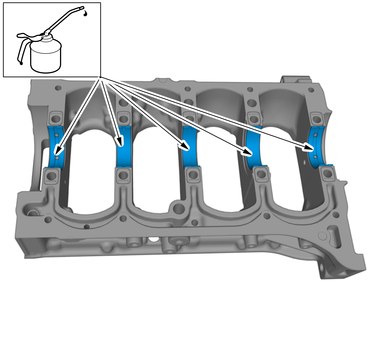

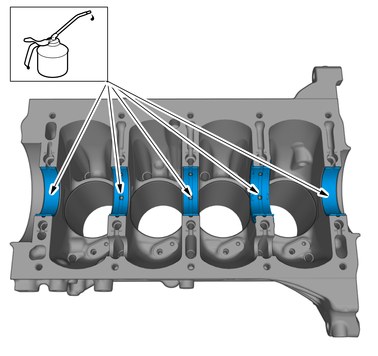

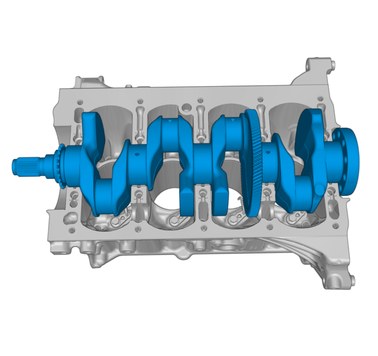

Установите на место выделенную деталь.Моторное масло
Установите на место выделенную деталь.Моторное масло
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
Установите на место выделенную деталь.

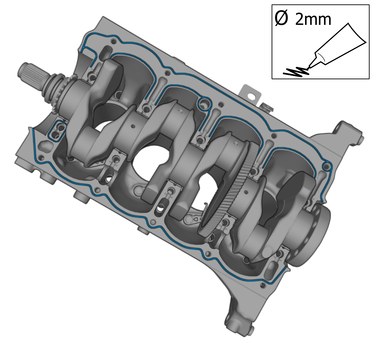

Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
Прокладочный герметик арт. 1161771
Осторожно: Применяйте равномерное давление по всему компоненту.
Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.

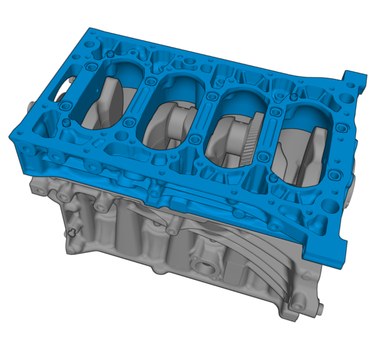

Установите на место выделенную деталь.
Примечание: Убедитесь в том, что последовательность действий является правильной.

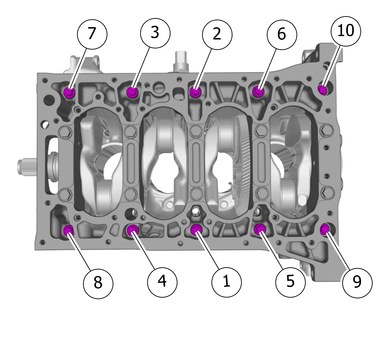

Установите винты.🔩 Момент затяжки: Средняя часть к блоку двигателя, шаг 1
Примечание: Убедитесь в том, что последовательность действий является правильной.
🔩 Момент затяжки: Средняя часть к блоку двигателя, шаг 2
Примечание: Убедитесь в том, что последовательность действий является правильной.

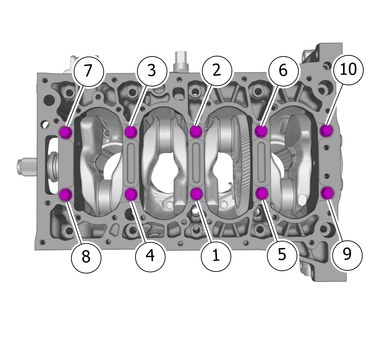

Установите винты.🔩 Момент затяжки: Средняя часть к блоку двигателя, шаг 3
Примечание: Убедитесь в том, что последовательность действий является правильной.
🔩 Момент затяжки: Средняя часть к блоку двигателя, шаг 4

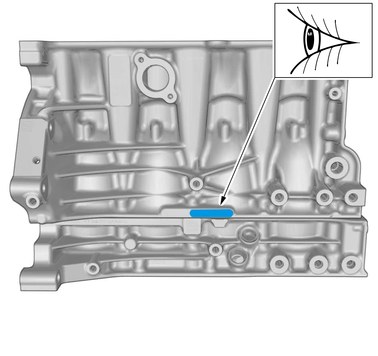

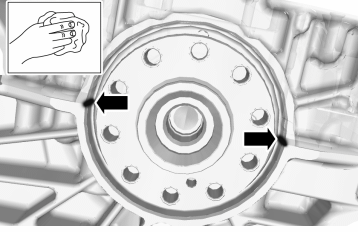

Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Изопропанол
Осторожно: Убедитесь в том, что участок вокруг компонента чист.
Изопропанол
Проверка

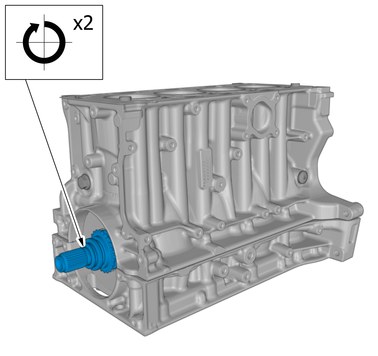

Проверните двигатель.
Маркировка
Примечание: Проверьте соответствие классификации всех деталей.
Моторное масло
Примечание: Текст на поршневом кольце А должен быть обращен вверх.
Щипцы для поршневых колец

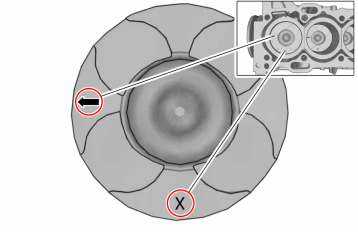

Осторожно: Убедитесь, что компонент располагается в правильном положении.
Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Моторное масло
Маркировка
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

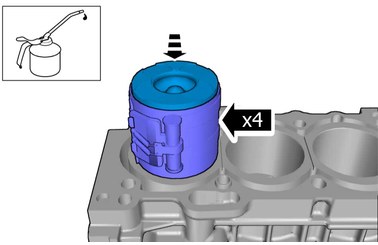

Моторное маслоПриспособление для сжатия поршневых колец
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.
🔧 Держатель (снятие поршня/шатун) B 200-B 6304
Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

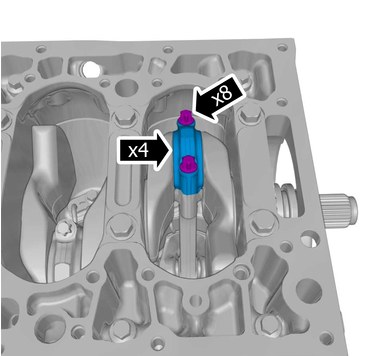

Установите на место выделенную деталь.Затяните винты.🔩 Момент затяжки: Крышка шатуна
Проверка
Проверните двигатель.
Установите на место выделенную деталь.Установите винты.

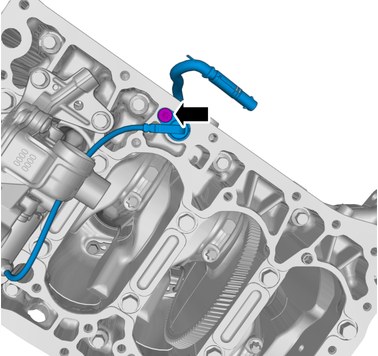

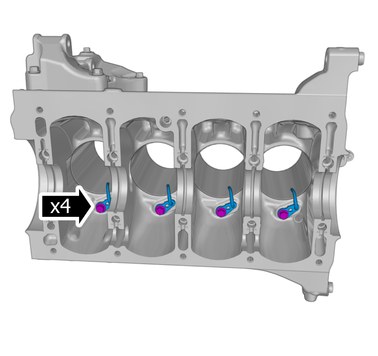

Установите на место выделенную деталь.Установите винт.🔩 Момент затяжки: 10 Н·м
Установите на место выделенную деталь.

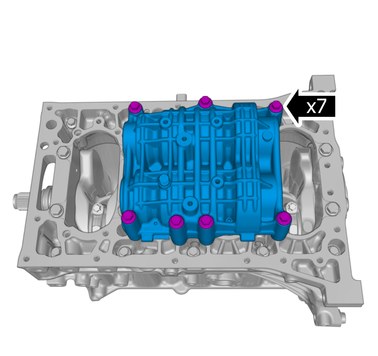

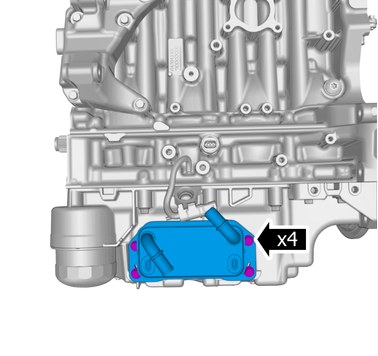

Установите винты.🔩 Момент затяжки: 17 Н·м
Установите на место выделенную деталь.Установите винт.🔩 Момент затяжки: 17 Н·м

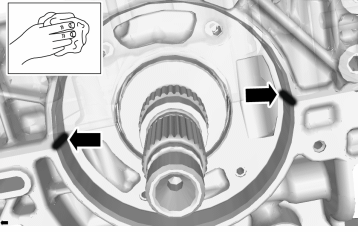

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.
Примечание: Установите деталь на место через 5 минут после нанесения жидкого прокладочного герметика.
наждачная бумага арт. 9511024ИзопропанолПрокладочный герметик арт. 1161771
Примечание: Убедитесь в том, что последовательность действий является правильной.

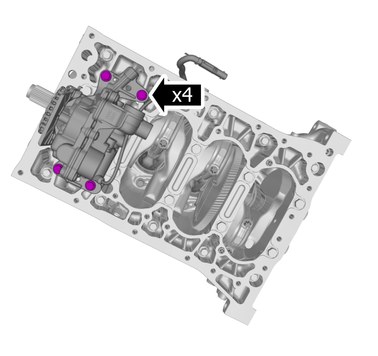

Установите на место выделенную деталь.Установите винты.🔩 Момент затяжки: 10 Н·м

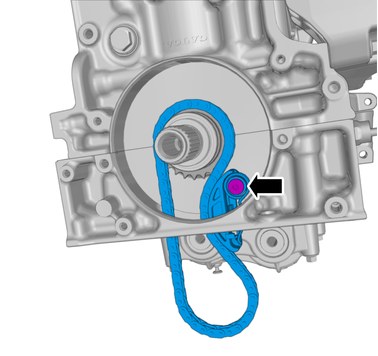

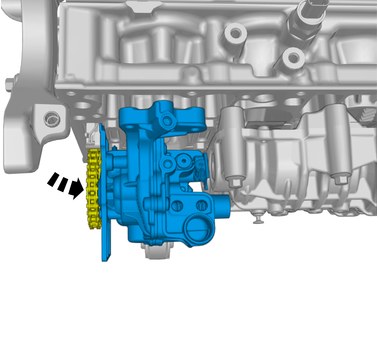

Установите на место выделенную деталь.🔧 Гаечный ключ🔩 Момент затяжки: 25 Н·м

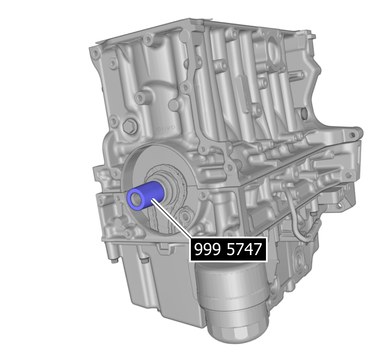

🔧 Насадка (снят./уст.масляный насос/коленчатый вал) B 4164-

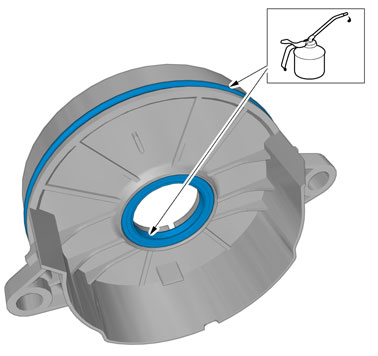

Моторное масло
Установите на место выделенную деталь.Установите винты.🔩 Момент затяжки: 10 Н·мСнимите специальный инструмент.
Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

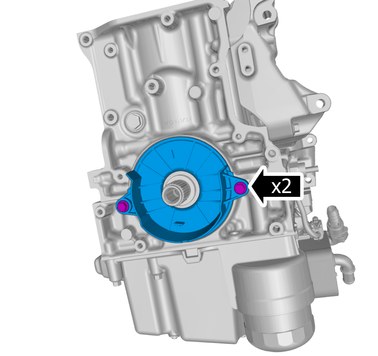

Установите на место выделенную деталь.Установите винты.🔩 Момент затяжки: 17 Н·м
