Крестовина карданного вала, замена

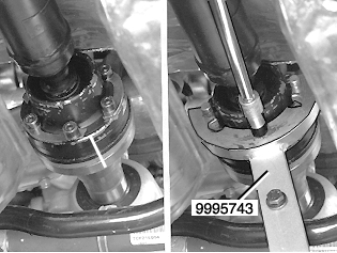

Маркировка заднего карданного вала

Отметьте положение поводка карданного вала по отношению к поводку трубе момента вращения.

Примечание: Отметьте длину болтов и их местонахождение на крестовине карданного вала. См. также: вхѕэшїхёъшх ѕр№ръђх№шёђшъш.

Выверните винты карданного вала. Используйте упор 🔧 Упор (винтовое соединение/карданный вал) V70 AWD.

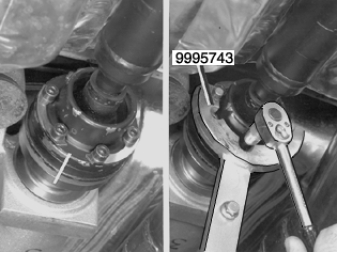

Маркировка переднего карданного вала

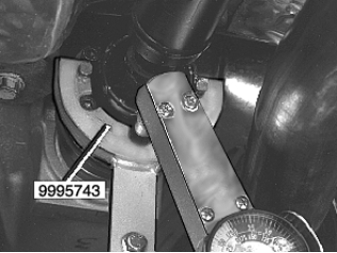

Отметьте положение поводка карданного вала по отношению к поводку угловой передачи.Снимите винты карданного вала. Пользуйтесь: 🔧 Упор (винтовое соединение/карданный вал) V70 AWD.

Снятие компонентов

Снимите:

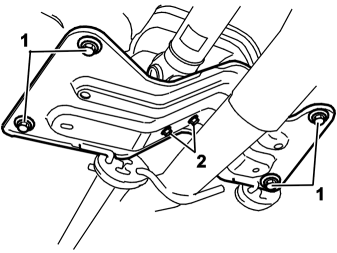

• два винта (2), которыми карданный вал закреплен к балке SIPS
• винты (1) для балки SIPS, по одному за один раз и ввинтите опять на 4 оборота
• карданный вал. Вставьте карданный вал в тиски, пользуйтесь деревянной прокладкой.

Карданный вал следует заменить на новый, если он поврежден.

Демонтаж передней крышки

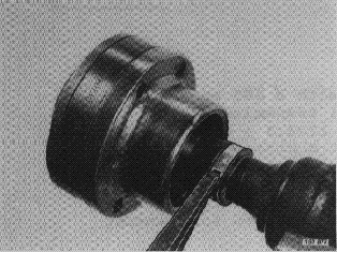

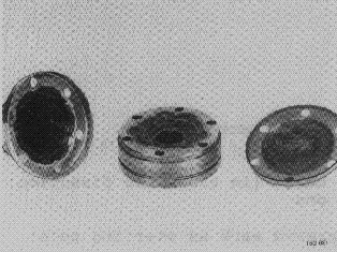

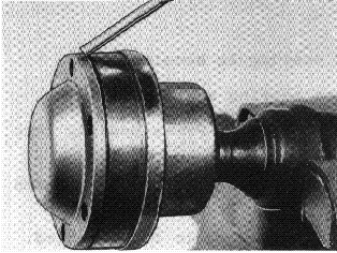

Сбейте переднюю крышку с крестовины карданного вала. Снимите стопорное кольцо.

Снятие шарнира равных угловых скоростей карданного вала

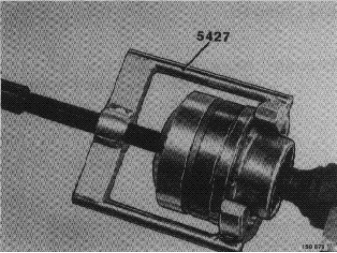

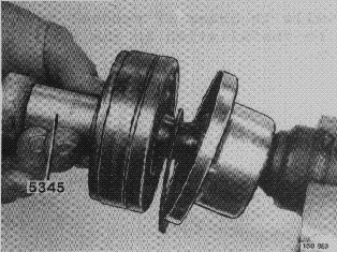

Стяните крестовину карданного вала с оси. Пользуйтесь: 🔧 СЪЕМНИК (ШАРНИР РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ) P960

Примечание: Никогда не нагружайте карданный вал в осевом направлении вытягиванием или ударами по наружному кольцу крестовины. Шаровой держатель крестовины может в таком случае дать трещину.

Снимите зажим и старую манжету с крышкой с вала. Промойте конец вала.

Смазка крестовины карданного вала

Тщательно смажьте крестовину карданного вала. Нанесите смазку в передней крышке к манжете и посредине на задней крышке.

Установка шарнира равных угловых скоростей карданного вала

Вставьте манжету и прокладку на карданном валу.Постучите по крестовине, чтобы она прилегала к карданном валу. Пользуйтесь:🔧 ОПРАВКА (СНЯТИЕ/УСТ. ВТУЛКИ) P700Вставьте новое стопорное кольцо. Будьте внимательны, чтобы он вошел в канавку.

Фиксация прокладки

Следите за тем, чтобы поверхность уплотнения в задней части крестовины карданного вала была свободной от жира. Зафиксируйте прокладку в переднем крае на крестовине небольшим количеством густой смазки. Пользуйтесь на задней крышке составом для уплотнения 1 161 059-5.

Установка крышки

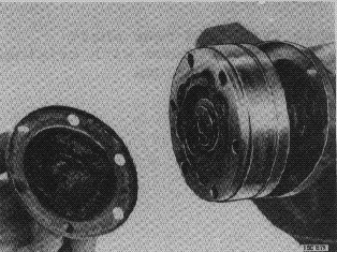

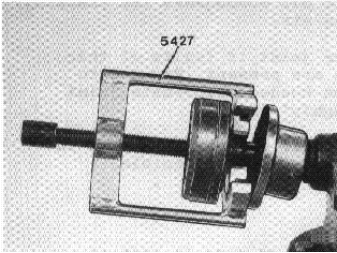

Прижмите переднюю и заднюю крышку, пользуйтесь: 🔧 СЪЕМНИК (ШАРНИР РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ) P960.

Установка кожуха

Наведите манжету в канавку на карданном вале. Установите зажим с возвышениями в сторону манжеты. Хорошо затяните плоскогубцами. Пригните концы зажима как показано на рисунке.

Установка компонентов

Установите:

• карданный вал
• винты (2). Затяните с усилием в 25 Нм
• винты (1). Затяните с усилием в 25 Нм.

Установка заднего карданного вала

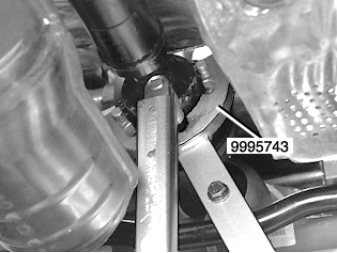

Проверьте, чтобы поверхности прилегания на вискозном соединении и на поводке карданного вала были чистыми.Установите карданный вал согласно сделанных раннее отметок. Пользуйтесь новыми винтами такой же длины. Установите винты на том же месте, что и ранее. Затяните в начале винты на крест с усилием в 8 Нм. Затягивайте затем накрест с усилием в 30 Нм.Пользуйтесь: 🔧 Упор (винтовое соединение/карданный вал) V70 AWD Начинайте затягивание с того же винта оба раза.

Установка переднего карданного вала

Проверьте, чтобы поверхности прилегания на угловой передаче и на поводке карданного вала были чисты.Установите карданный вал согласно сделанных ранее отметок. Пользуйтесь новыми винтами. Затяните в начале винты накрест с усилием в 8 Нм. Затяните затем накрест до усилия в 30 Нм.Пользуйтесь: 🔧 Упор (винтовое соединение/карданный вал) V70 AWDНачинайте затягивание с того же винта оба раза.
