Корпус(ы) сальника распределительного вала, замена

Удаление шестерни распределительного вала

Примечание: Рисунки в тексте повторно используются при каждой смене года и/или модельного ряда, поэтому возможны некоторые отклонения. Однако важная информация на рисунках всегда находится в соответствии.

• Снимите ремень распределительного вала, см. Ремень распределительного вала, замена.
• Удалите инструмент сектора переключения передач 🔧 BLOCKERINGSVERKTYG (LÅSNING KAMAXELHJUL) B4184SM.
• Снимите шестерню распределительного вала, используя специальный инструмент🔧 MOTHÅLL (KAMAXELHJUL) D24 в качестве опоры.

Снятие корпуса сальника распределительного вала

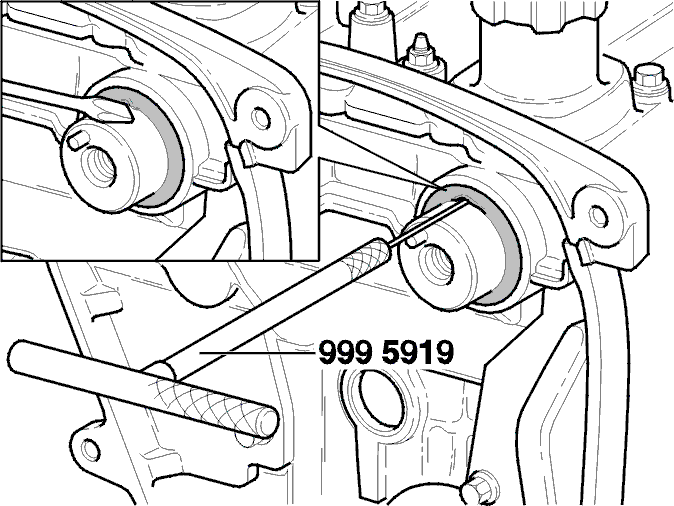

• Деформируйте старый корпус сальника с помощью отвертки.
• Удалите старый корпус сальника с помощью специального инструмента 🔧 UTDRAGARE (TÄTNING-PINJONG,KAM-VEVAXEL)B200-6304.

Осторожно: Будьте осторожны во избежание повреждения распределительного вала.

Установка корпуса сальника распределительного вала

• Очистите поверхности.
• Нанесите масло на уплотнительную поверхность корпуса сальника и поместите на распределительный вал.
• Для установки корпуса сальника используйте специальный инструмент 🔧 DORN (DITSÄTTNG TÄTNING/KAMAXEL) B4184SM.Для закрепления корпуса сальника используйте болт шестерни распределительного вала 🔧 DORN (DITSÄTTNG TÄTNING/KAMAXEL) B4184SM.

установка шестерни распределительного вала

• Установите шестерню распределительного вала с помощью специального инструмента 🔧 MOTHÅLL (KAMAXELHJUL) D24.Момент затяжки: 88 Нм.

Установка ремня распределительного вала

См. Ремень распределительного вала, замена.
