Корпус дроссельной заслонки (ТВ), замена

Информация

При наличии механической неисправности в корпусе дроссельной заслонки (ТВ), его необходимо заменить целиком. Диск дроссельной заслонки не следует регулировать.Возможно понадобится почистить корпус дроссельной заслонки (ТВ), чтобы удалить нагар или масляный нагар.Если датчик положения дроссельной заслонки (ТВ) имеет неисправность, он должен быть заменен.

Подготовка

• Снимите крышку шкива дроссельной заслонки.
• Снимите впускной шланг к воздухоочистителю (ACL).

• Снимите заборник свежего воздуха между воздухоочистителем (ACL) и корпусом дроссельной заслонки (TB).
• Снимите соединение между шкивом дроссельной заслонки и корпусом дроссельной заслонки (TB).

Снятие корпуса дроссельной заслонки (TB)

• Снимите разъем с датчика положения дроссельной заслонки (TP).
• Снимите корпус дроссельной заслонки (TB) со впускного коллектора.

Установка датчика положения дроссельной заслонки (TP)

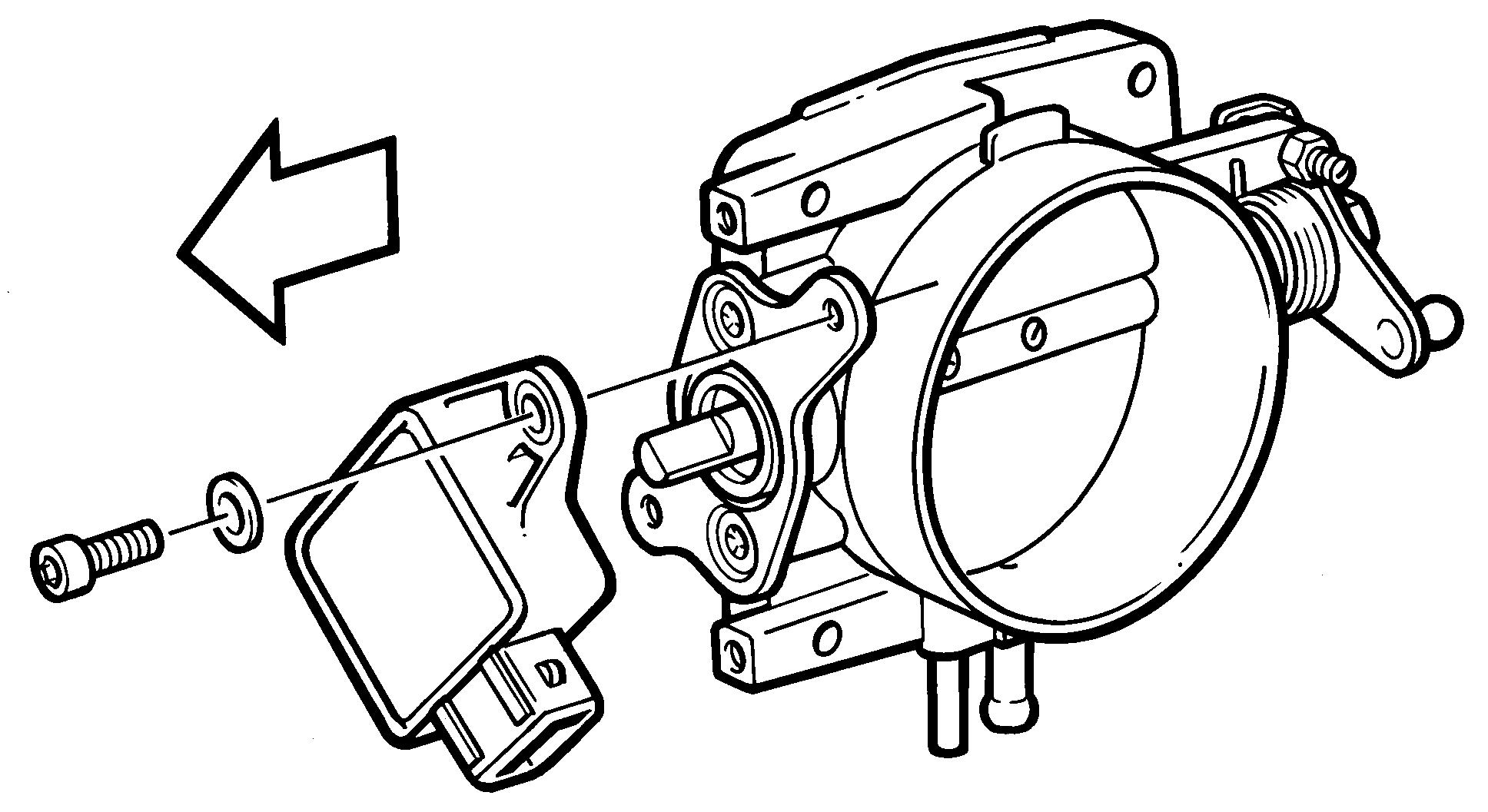

• Переместите датчик положения дроссельной заслонки (TP) на новый корпус дроссельной заслонки (TB). Момент затяжки2±0,5 Н·м.

Примечание: Датчик положения дроссельной заслонки (TP) не регулируется.
- Установите новую прокладку на корпус дроссельной заслонки (TB)

Установка корпуса дроссельной заслонки (TB)

• Подключите разъем к датчику положения дроссельной заслонки (TP).7 Н·м.
• Подключите разъем к датчику положения дроссельной заслонки (TP).

Регулировка

• Отрегулируйте соединение и трос дроссельной заслонки как указано в Тяга и тросик дросселя, регулировка.

Заключительные операции

• Установите заборник свежего воздуха между воздухоочистителем (ACL) и корпусом дроссельной заслонки (TB).

• Установите впускной шланг на воздухоочиститель (ACL).

• Установите крышку шкива дроссельной заслонки.
