Коробка передач, установка (D5244T, D5244T2, D5244T3)

Перенос контакта заднего света

Перенесите контакт заднего света. Выключатель фонаря заднего хода, замена

Очистка и смазка ведущего вала

Ведущий вал следует смазать перед установкой коробки передач с ручным управлением, см. Первичный вал, чистка.

Проверка перед установкой

Убедитесь, что сопрягаемые поверхности коробки передач и двигателя абсолютно чистые.Проверьте, чтобы направляющие втулки по направлению к двигателю были на месте и не имели неисправностей.Смажьте отверстия в коробке передач (для направляющих штифтов и стартера). Используйте небольшое количество смазки.

Регулировка положения коробки передач и двигателя

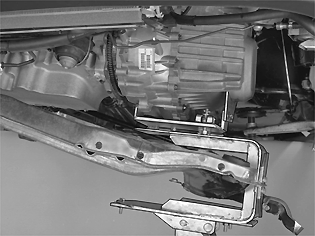

Отрегулируйте высоту и угол наклона с помощью передвижного домкрата и зажимного приспособления коробки передач.Поместите коробку передач на двигатель.Убедитесь, что коробка передач входит прямо по отношению к двигателю, и что в центре ведомого диска сцепления нет отклонений.Направьте крышку коробки передач на направляющие втулки на двигателе и стартере.

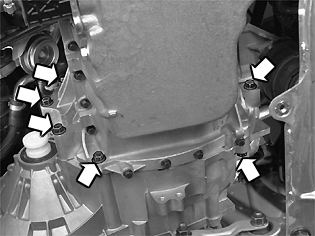

Установка на место и затяжка болтов коробки передач

Установите 6 винтов коробки передач - двигателя.Затяните винты поочередно и по диагонали до легкого касания.Одновременно убедитесь, что вся коробка передач соприкасается с двигателем.После этого затяните винты М10 накрест.Снимите зажимное приспособление с коробки передач.Опустите автомобиль.

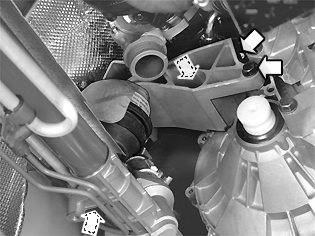

Установка оставшихся винтов коробки передач и стартера

Установите:

• 4 винта М10 коробки передач / двигателя.
• винты M10 стартера.

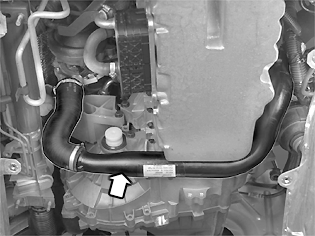

Расположите шланг охлаждающей жидкости внутри шланга охладителя EGR.

Подъем двигателя - коробки передач

Поднимите двигатель и коробку передач слегка выше горизонтального положения, чтобы получить лучший доступ при установке подушки двигателя на креплении двигателя.Поднимите автомобиль.

Установка заднего крепления двигателя

Установите:

• заднее крепление двигателя и подушку двигателя вместе с теплоизоляционным щитком. Удерживайте ограничитель подушки двигателя (трос) на месте во время установки. Используйте ленточный хомут
• 3 винта M10 крепления двигателя
• винт рулевого механизма - подушки двигателя, не затягивая.

Проверьте и, если необходимо, выровняйте подшипник вала рулевого колеса в кожухе при установке рулевого механизма. См. .

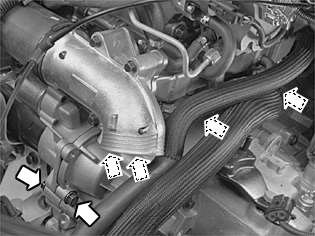

Установка нижней трубы подачи нагнетаемого воздуха

Установите трубу подачи нагнетаемого воздуха и шланг М7 на турбонагнетателе и двигателе.

Установка левого приводного вала на коробку передач и шпиндель колеса

Примечание: Замените уплотнительное кольцо, если оно повреждено или изношено.

Очистите вокруг универсального шарнира перед установкой уплотнительного кольца.Осторожно установите уплотнительное кольцо. Убедитесь, что уплотнительное кольцо правильно расположено на приводном валу.

Примечание: Убедитесь в том, что уплотнение занимает правильное положение на приводном валу.

Установите уплотнительное кольцо крестовины ведущего вала. См. Уплотнение, корпус шарнира равных угловых скоростей, замена.С силой вдавите корпус шарнира равных угловых скоростей так, чтобы стопорное кольцо зафиксировалось в своей канавке в коробке передач. Потяните за шарнир равных угловых скоростей, чтобы убедиться, что приводной вал закреплен.Поместите ведущий вал в ступицу колеса. Установите новый винт в ведущий вал, не затягивая его.

Установка подрамника на кузов

Осторожно: Используйте новые винты (4 x M14). Смажьте резьбу винтов. Убедитесь в том, что винты для рулевого механизма находятся в подрамнике.

Начните на левой стороне.Поднимите подрамник на домкрате 🔧 AGGREGATLYFT (HYDRAULIK).Наведите винты механизма управления в подрамник.Установите винты подрамника и опорных кронштейнов, начинайте на левой стороне и затем продолжайте на правой, см.: Момент затяжки.Передвиньте передвижной домкрат на правую сторону. Выверните имеющиеся винты и повторите операцию.

Установка правого приводного вала на коробку передач, шпиндель колеса и соединительный рычаг

Вставьте перепад опорного подшипника ведущего вала. Затяните.

Примечание: Убедитесь в том, что уплотнение занимает правильное положение на приводном валу.

Установите уплотнительное кольцо крестовины ведущего вала. См. Уплотнение, корпус шарнира равных угловых скоростей, замена.Поместите ведущий вал в ступицу колеса. Установите новый винт в ведущий вал, не затягивая его.прижмите вниз тягу и наведите втулку шарового шарнира пружинной стойки в тягу.Установите передвижной домкрат под правую сторону подрамника, слегка прижав его. Открутите оба винта подрамника.

Установка переднего/заднего винта подушки двигателя и крепления стяжки в подрамнике

Установите:

• винты передней/задней подушки двигателя. Затяните передний и задний винты
• кронштейн реактивной тяги к коробке передач. Затяните. См. Момент затяжки.

Примечание: Используйте новые винты.

Установка системы защиты при столкновении над рулевым механизмом

Применимо только к автомобилям с правосторонним управлением
Вставьте оба винта. Затяните.

Установка шарнира вала рулевого колеса

Установите крестовину вала рулевой передачи на механизме рулевой передачи. Вставьте новый винт вала рулевой передачи. Затяните. См. Момент затяжки.Подключите кабель к шаговому двигателю/соленоиду.

Проверьте положение рулевой тяги

Проверьте положение рулевой тяги согласно предварительно нанесенных размеров.

Залейте масло в коробку передач.

Используйте масло. См. Смазка коробки передач.Залейте трансмиссионное масло, объем: 2,1 литра.Затяните пробку заливной горловины, см. Момент затяжки.

Установка и затяжка компонентов передней подвески

Установите гайку на палец шарнира. Удерживайте палец шарнира при затяжке, чтобы не проворачивась манжета. Используйте новую гайку.Затяните винт к ведущей оси, см.: Момент затяжки. Используйте новый винт.Удерживайте тормозной диск монтировкой.

Установите:

• стойку стабилизатора поперечной устойчивости При затяжке удерживайте палец шарового шарнира, чтобы его защитный чехол не проворачивался. Используйте новую стопорную гайку. Затяните. См.: Момент затяжки
• гайку рулевой тяги. См. Момент затяжки
• линию ABS в крепление в пружинной стойке
• облицовку крыла с опорной плитой и гайками и звукоизоляцией над приводным валом.

Установка кабельного канала

Установите:

• кабельный канал на подрамник, М6
• дополнительный нагреватель/стояночный нагреватель на креплении в подрамнике
• топливопровод в держатели в подрамнике
• брызговик под двигателем
• колеса. См. Установка колес.

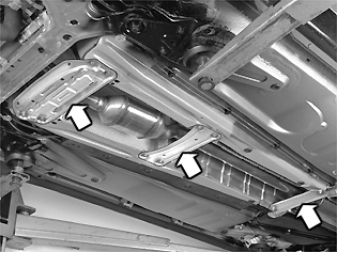

Установка поперечных балок на кузове

Установите:

• крепление катализатора, М8
• резиновое крепление к кронштейну
• передний лонжерон
• тормозной трубопровод к держателям
• винты на переднем и заднем лонжероне, М8.

Снятие подъемной траверсы

Опустите автомобиль.Снимите подъeмные траверсы и крюки с двигателя.

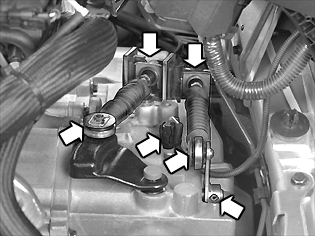

Установка рычага и тросов коробки передач

Установите:

• разъем выключателя фонаря заднего хода
• рычаг со стопорным штифтом в коробке передач
• кронштейн троса переключения передач, М8
• тросы коробки передач в коробку передач и плечи рычагов.

Примечание: Трос, помеченный желтым цветом, должен быть самым дальним.

Установка сервисного зажима

Убедитесь в том, что трос переключения находится в замкнутом положении перед тем, как будет смонтирован синий зажим. Прижмите зажим, как это показано на иллюстрации.

Проверьте, чтобы зажим был установлен в канавке, как показано на рисунке.

Установка штуцера шланга на соединении подшипника сцепления

Сначала надавите на защелку в соединении. Затем вдавите штуцер шланга на место. Убедитесь в том, что зажим находится в пазу.Снимите зажим для шланга.Прокачайте сцепление.Используйте только фирменную тормозную жидкость Volvo, марки DOT 4+.

Установите:

• провод массы в коробке передач и подрамнике
• зажим и шланг на нижней трубе подачи нагнетаемого воздуха.Затяните винт в зажиме на трубке сервопривода.

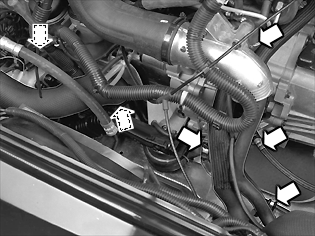

Установите:

• вакуумный шланг на подушку двигателя
• шланг от охладителя нагнетаемого воздуха на впускном коллекторе
• трубу подачи нагнетаемого воздуха и шланг на турбонагнетателе и двигателе
• шланг на нагревателе
• винт в зажим для жгута проводов.

Установите реактивную тягу, см.Момент затяжки.

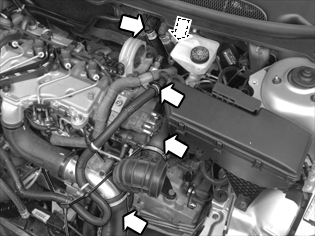

Установите:

• крышку двигателя
• корпус воздухоочистителя со всеми шлангами и электрическими выводами.

Установите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.
