Коробка передач, установка (D4204T)

Перестановка компонентов

При замене коробки передач кронштейн троса коробки передач должен быть переставлен на новую коробку передач.

Перенос контакта заднего света

Перенесите контакт заднего света. Выключатель фонаря заднего хода, замена

Коробка передач, проверьте перед установкой

Проверьте коробку передач. См.: Växellåda, kontroll.

Установка коробки передач

Отрегулируйте высоту и угол наклона с помощью передвижного домкрата и зажимного приспособления коробки передач.Поместите коробку передач на двигатель. Убедитесь, что коробка передач входит прямо по отношению к двигателю, и что в центре ведомого диска сцепления нет отклонений.

Установка и затяжка винтов коробки передач

Установите 7 винтов M10, прикрепляющих коробку передач к двигателю. Сначала поочередно затяните винты по диагонали до легкого касания. Одновременно убедитесь, что вся коробка передач соприкасается с двигателем. Затяните.Снимите зажимное приспособление с коробки передач.

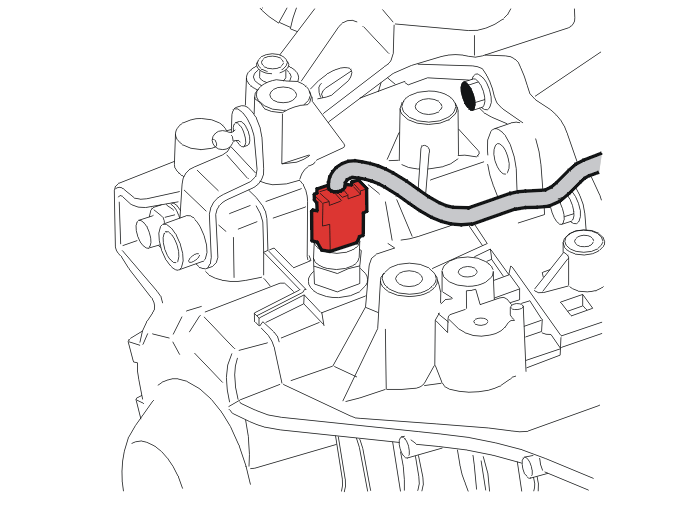

Установка выключателя фонарей заднего хода

Установите выключатель фонарей заднего хода.

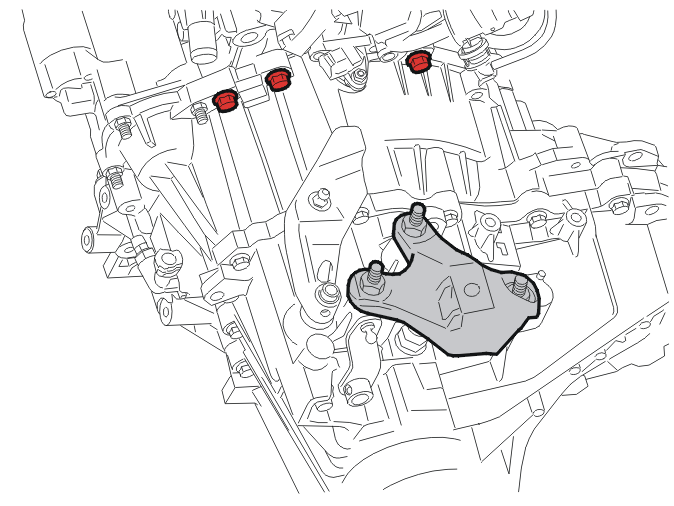

Установка кронштейна и винтов между двигателем/коробкой передач

Установите:

• 3 винта M12 крепежного кронштейна двигателя
• стартер, 3 винта. См. Åtdragningsmoment
• 3 винта M10 между двигателем и коробкой передач.

Подъем двигателя и коробки передач

Поднимите двигатель/коробку передач. Выровняйте крепление в подушке двигателя относительно коробки передач.Установите винт M14 крепления двигателя. Затяните. См.: Åtdragningsmoment.Снимите подъемные траверсы и подъемный крюк.

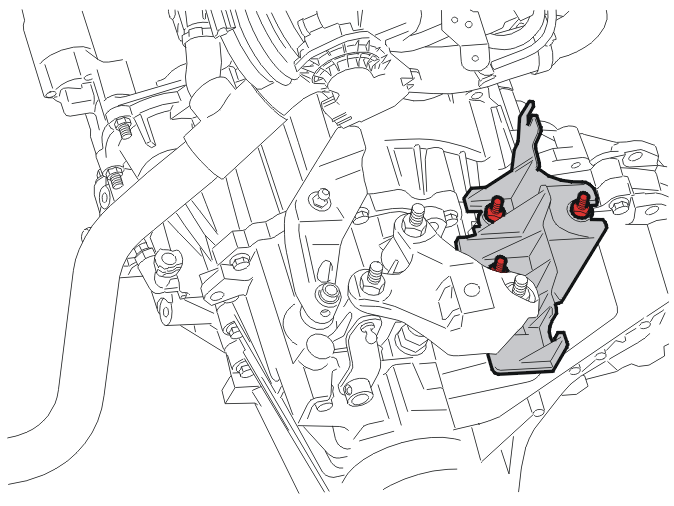

Установка кронштейна

Установите 3 винта M8 на кронштейне тросов переключателя передач.

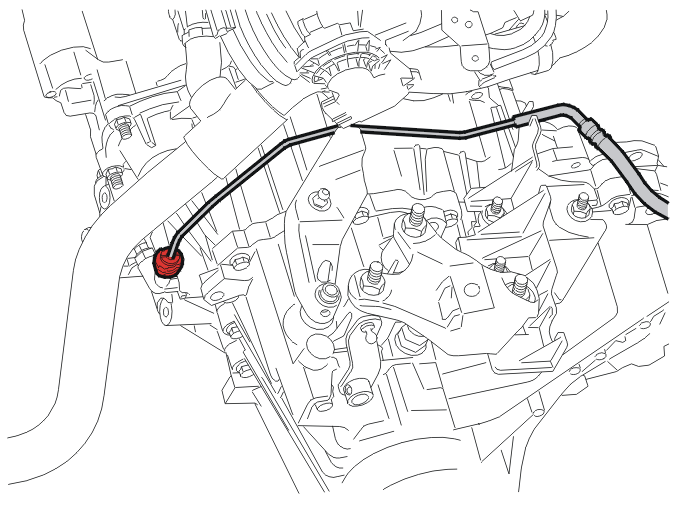

Установка линии сцепления

Используйте новую прокладку линии сцепления. Установите линию сцепления и зафиксируйте ее при помощи стопорного штифта.Снимите фиксатор педали (если имеется) и поднимите педаль сцепления. Прокачайте сцепление.

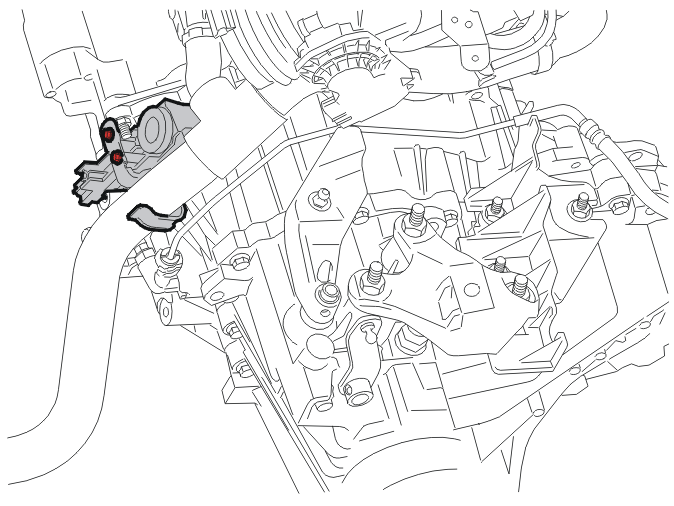

Установка кронштейна

Установите:

• держатель кронштейна
• кронштейн и шланг охлаждающей жидкости.

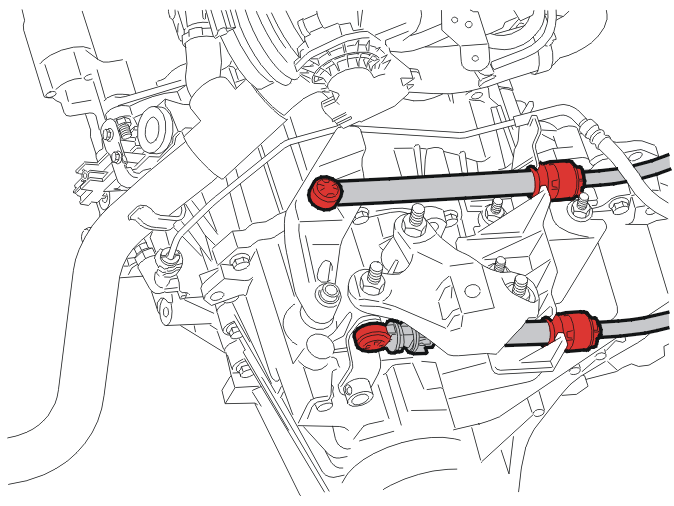

Установка троса коробки передач

Примечание: Будьте осторожны, чтобы трос и трубка не потрескались и не порвались.

Установите тросы коробки передач на консоли и плечах рычагов.

Установка зажима для технического обслуживания

Примечание: Автоматическая коробка передач оснащена одним тросом переключения передач, а механическая коробка - двумя.

Убедитесь в том, что трос переключения передач находится в замкнутом положении перед тем, как будете монтировать зажим. Прижмите зажим как показано на рисунке.

Проверьте, чтобы зажим находился в канавке, как показано на рисунке.Смонтируйте тросы передач согласно: Växelvajer, justering.

Установка модуля воздухоочистителя

Установите модуль воздухоочистителя. См.: .

Установка компонентов

Установите:

• провод заземления на коробку передач
• крепление реактивной тяги на коробке передач, 3 x M10. Затяните.

Установка подрамника

Закрепите подрамник к пластине зажимного приспособления. Используйте фиксирующий хомут. Поднимите подрамник. Выровняйте подрамник в передних креплениях в лонжеронах. Наживите винты, 4-5 витков.Оставьте подрамник висеть на заднем крае, так чтобы он опирался на передвижной домкрат. Снимите временное крепление рулевого механизма. Оставьте рулевой механизм на подрамнике.

Установка стабилизатора поперечной устойчивости

Установите стабилизатор поперечной устойчивости. Используйте четыре новых винта M10.Затяните согласно: Åtdragningsmoment.

Закрепление подрамника

Установите 🔧 T9997089, на обеих сторонах.Осторожно поднимите подрамник, так чтобы регулировочные инструменты совместились с отверстиями в лонжеронах.

Установка винтов

Установите винты заднего крепления подрамника. Наживите новые винты M16 вместе с кронштейнами и 4 винтами M8.Затяните винты M16. См.: Åtdragningsmoment. Слегка затяните 4 винта M8 на кронштейнах.

Установите:

• винт крепления нижней реактивной тяги. Используйте новый винт. Затяните. См.: Åtdragningsmoment
• резиновые крепления для крепления выхлопной трубы
• жгут проводов нагреваемого датчика кислорода на подрамнике и на шпонке на креплении реактивной тяги в коробке передач.

Установка винтов, продолжение

Затяните передние винты M12 к подрамнику. См.: Åtdragningsmoment.Установите, не затягивая, новые винты рулевого механизма/подрамника. Затягивание производится позже из моторного отсека.

Установка приводных валов

Установите приводные валы. См.: Ведущий вал, левый и Ведущий вал, правый.

Проверка уровня жидкости коробки передач

Дополните коробку передач жидкостью при необходимости. См.: Масло для коробки передач в блоке с ведущим мостом.

Установка колес

Установите передние колеса. См.: колесо.

Установка компонентов в моторном отсеке

Затяните два винта M12 рулевого механизма.

Установка аккумулятора

Установите:

• блок аккумулятора
• аккумулятор
• провода аккумулятора. См. Аккумулятор, отключение и подключение.

Проверьте тормозную жидкость

Проверьте уровень тормозной жидкости.Используйте только фирменную тормозную жидкость Volvo (Volvo DOT 4+) при доливании.
