Коробка передач, установка (B5254T7)

Перестановка компонентов

Перенесите сферический затвор на новую коробку передач.Нанесите на резьбу фиксатор резьбы 1161056.Момент затяжки: 32 Нм.

При замене коробки передач кронштейн троса коробки передач должен быть переставлен на новую коробку передач.

Очистка и смазка ведущего вала

Ведущий вал следует смазать перед установкой коробки передач с ручным управлением. См.: Первичный вал, чистка.

Проверка перед установкой

Убедитесь, что сопрягаемые поверхности коробки передач и двигателя абсолютно чистые.Проверьте также, чтобы направляющие втулки по направлению к двигателю были на месте и не имели неисправностей. Смажьте отверстия в коробке передач (для направляющих штифтов). Используйте небольшое количество смазки.

Установка коробки передач

Отрегулируйте высоту и угол наклона с помощью передвижного домкрата и зажимного приспособления коробки передач. Поместите коробку передач на двигатель. Убедитесь, что коробка передач входит прямо по отношению к двигателю, и что в центре ведомого диска сцепления нет отклонений.

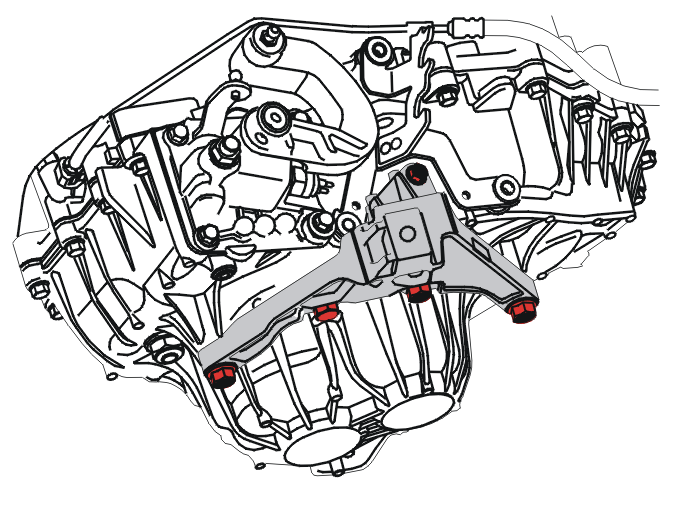

Установка крепления двигателя

Установите крепление коробки передач. Используйте 4 винта M10 и 1 винт M8. Затяните.

Подъем двигателя и коробки передач

Поднимите двигатель/коробку передач. Выровняйте крепление в подушке двигателя относительно коробки передач.Установите винт M14 крепления двигателя.Снимите подъемные траверсы и подъемный крюк.

Установка винтов в коробке передач/двигателе

Установите:

• 4 винта M10 коробки передач и двигателя. Затяните
• стартер.

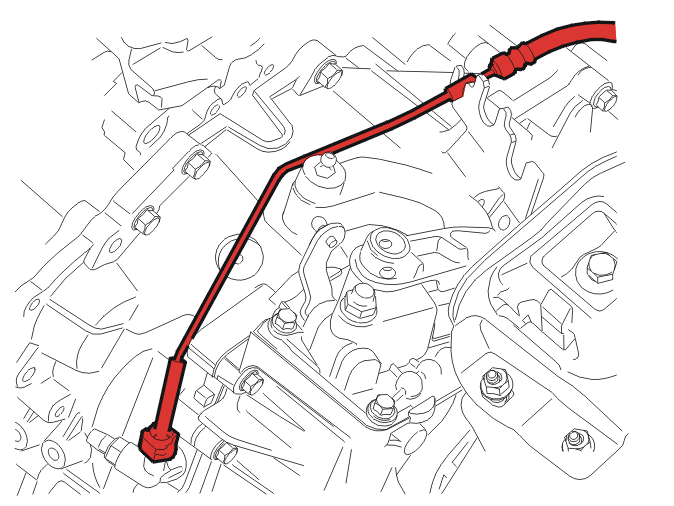

Установка линии сцепления

Используйте новое уплотнительное кольцо линии сцепления. Установите линию сцепления. Зафиксируйте при помощи стопорного штифта.Снимите фиксатор педали (если применимо). Поднимите педаль сцепления. Прокачайте сцепление.

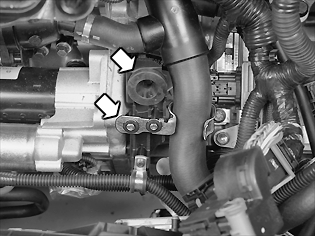

Установка кронштейна

Установите:

• держатель кронштейна
• кронштейн и шланг охлаждающей жидкости.

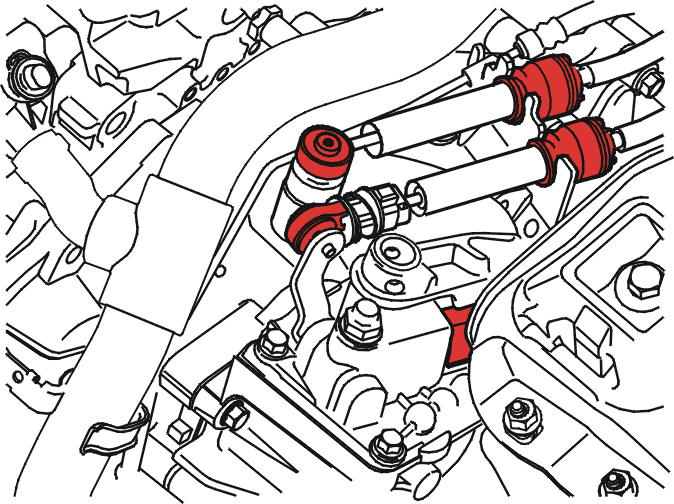

Установка троса переключателя передач

Примечание: Будьте осторожны, чтобы трос и кожух не потрескались и не порвались.

Установите:

• разъем выключателя фонарей заднего хода
• тросы коробки передач на кронштейн и рычаги. Отрегулируйте трос коробки передач. См.: Växelvajer, justering.

Установка модуля воздухоочистителя

Установите модуль воздухоочистителя (ACL). См.: .

Установка компонентов

Установите:

• провод заземления на коробку передач
• крепление реактивной тяги на коробке передач, 3 x M10. Затяните.

Установка подрамника

Закрепите подрамник на пластине зажимного приспособления при помощи фиксирующего хомута.Поднимите подрамник. Выровняйте подрамник в передних креплениях в лонжеронах. Наживите винты, 4-5 витков.Оставьте подрамник висеть на заднем крае, так чтобы он опирался на передвижной домкрат.Снимите временное крепление рулевого механизма. Оставьте рулевой механизм на подрамнике.

Установка стабилизатора поперечной устойчивости

Установите стабилизатор поперечной устойчивости. Используйте 4 новыхвинта M10. Затяните. См.: Åtdragningsmoment.

Закрепление подрамника

Установите: 🔧 T9997089, на обеих сторонах. Осторожно поднимите подрамник, так чтобы регулировочные инструменты совместились с отверстиями в лонжеронах.

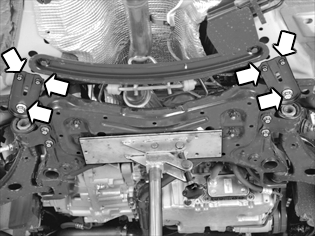

Установка винтов

Установите винты заднего крепления подрамника. Установите, не затягивая, новые винты M16 вместе с кронштейнами и 4 винтами M8.Затяните винты М16. См.: Åtdragningsmoment.Затяните 4 винта M8 кронштейнов. Затяните.Установите резиновые крепления для крепления выхлопной трубы.

Установка винтов, продолжение

Затяните передние винты М12 для подрамника. См.: Åtdragningsmoment.Установите, не затягивая, новые винты рулевого механизма и подрамника.Затягивание производится позже из моторного отсека.

Установка передачи между пересекающимися осями

Установите передачу между пересекающимися осями. См.: Коническая передача.

Установка левого приводного вала

Установите левый приводной вал. См.: Ведущий вал, левый.

Проверка уровня жидкости коробки передач

Дополните коробку передач жидкостью при необходимости. См.: Масло для коробки передач в блоке с ведущим мостом.

Установка колес

Установите передние колеса. См.: колесо.

Установка компонентов в моторном отсеке

Затяните два винта M12 рулевого механизма.

Установка провода аккумулятора

Установите:

• блок аккумулятора
• отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Проверьте тормозную жидкость

Проверьте уровень тормозной жидкости. Используйте только фирменную тормозную жидкость Volvo (Volvo DOT 4+) при доливании.
